上篇推文為大家介紹了創龍科技(Tronlong)最新推出的DSP + ZYNQ評估板TL6678ZH-EVM，由核心板和底板構成，核心板(SOM-TL6678ZH)集成了C6678和Zynq-7045/7100兩款不同架構的處理器。

點擊圖片了解詳情

那么這款DSP + ZYNQ核心板，是如何實現核間通訊呢？

核心板簡介

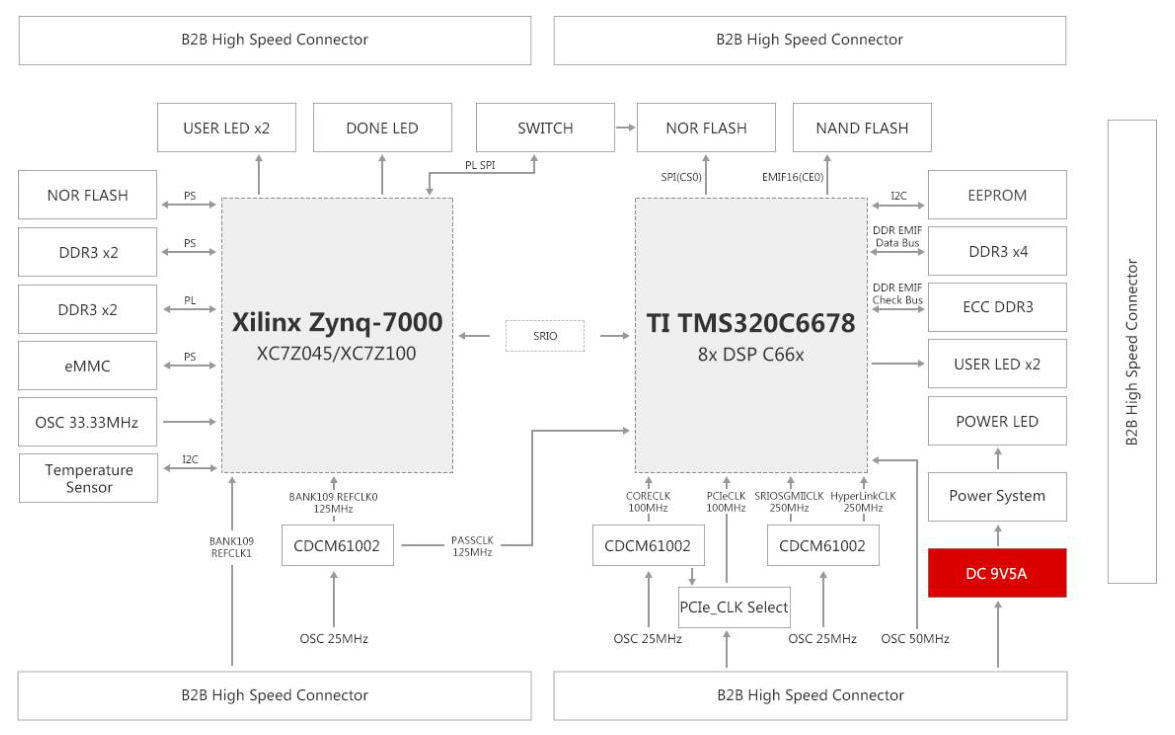

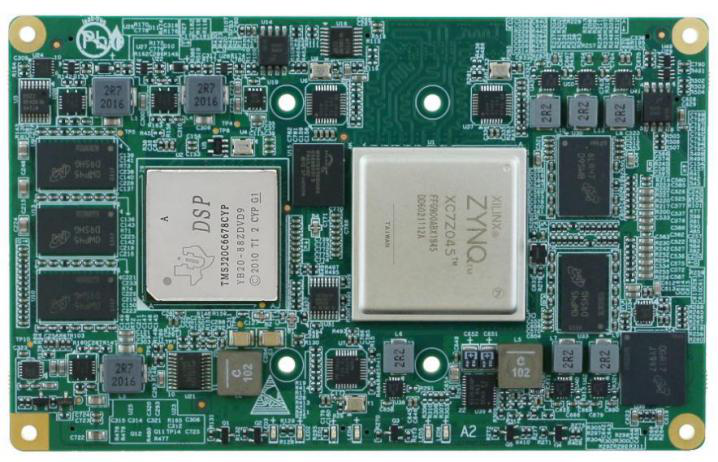

SOM-TL6678ZH是一款基于TIKeyStone架構C6000系列TMS320C6678八核C66x定點/浮點DSP，以及Xilinx Zynq-7000系列XC7Z045/XC7Z100 SoC處理器設計的高端異構多核工業級核心板。TMS320C6678每核心主頻可高達1.25GHz，XC7Z045/XC7Z100集成PS端雙核ARM Cortex-A9 + PL端Kintex-7架構28nm可編程邏輯資源。核心板內部DSP與ZYNQ通過SRIO通信總線連接，并通過工業級高速B2B連接器引出千兆網口、PCIe、HyperLink、EMIF16、USB、CAN、UART、GTX等通信接口。

本文主要介紹DSP + ZYNQ基于SRIO的通信案例。

案例源碼、產品資料（用戶手冊、核心板硬件資料、產品規格書）可點擊下方鏈接或掃碼二維碼獲取。

http://site.tronlong.com/pfdownload

1 SRIO簡介

SRIO(Serial Rapid I/O)是高速串行RapidIO通信接口，常用于DSP與DSP、DSP與FPGA之間的數據高速傳輸。SRIO引腳占用數量少，支持多點傳輸，速率可配置為1.25Gbps、2.5Gbps、3.125Gbps和5Gbps。

SRIO包含三層結構協議，即物理層、傳輸層、邏輯層。

（1） 邏輯層：定義包的類型、大小、物理地址、傳輸協議等必要配置信息。

（2） 傳輸層：定義包交換、路由和尋址規則，以確保信息在系統內正確傳輸。

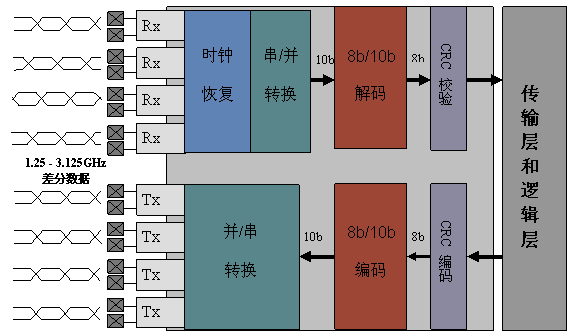

（3） 物理層：包含設備級接口信息，如電氣特性、錯誤管理數據和基本流量控制數據等信息。

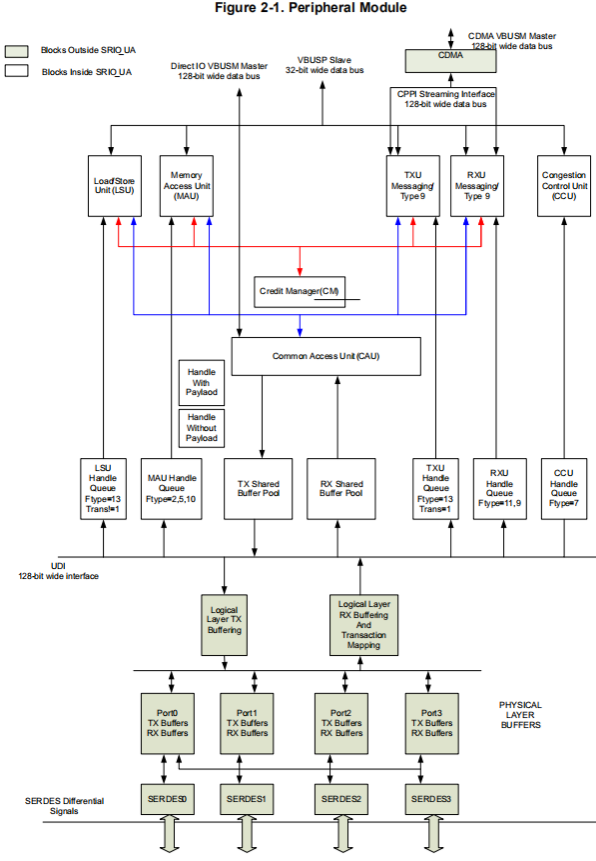

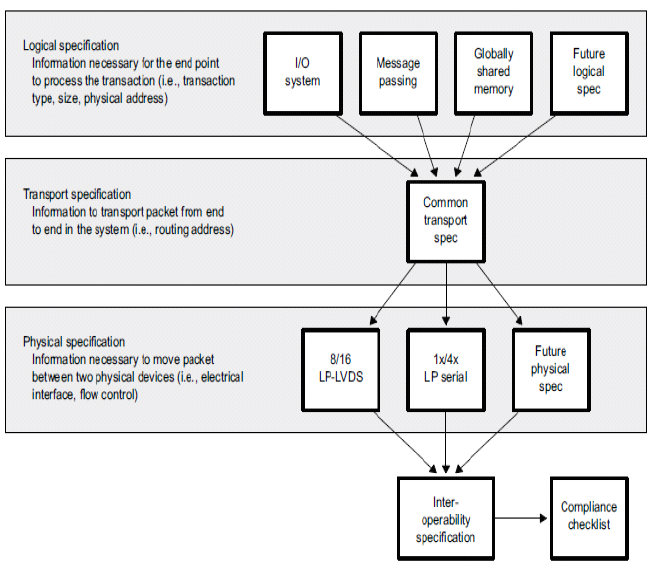

RapidIO體系結構如下：

2 SRIO通信案例

2.1 案例功能

評估板DSP端和ZYNQ PL端進行SRIO通信測試，并統計讀寫速率。評估板DSP端作為Initiator，評估板ZYNQ PL端作為Target。SRIO默認配置為x4模式，每個通道速率5Gbps，并分別使用NWRITE + NREAD和SWRITE + NREAD模式進行測試。ZYNQ PL端使用一個36Kbit的BRAM作為設備存儲空間，將DSP端發送的過來數據儲存至BRAM。

2.2 案例測試

先加載運行ZYNQ PL端程序，再運行DSP端程序，CCS Console窗口將打印測試結果。

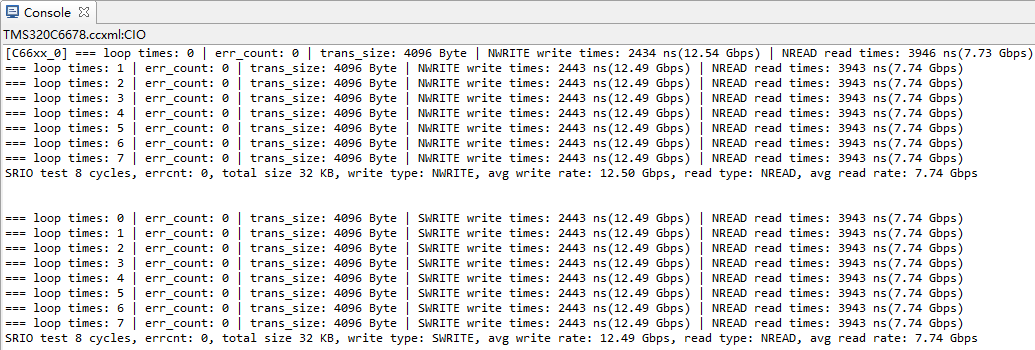

NWRITE + NREAD模式：NWRITE= 12.50Gbps  NREAD= 7.74Gbps

SWRITE + NREAD模式：SWRITE= 12.49Gbps   NREAD= 7.74Gbps

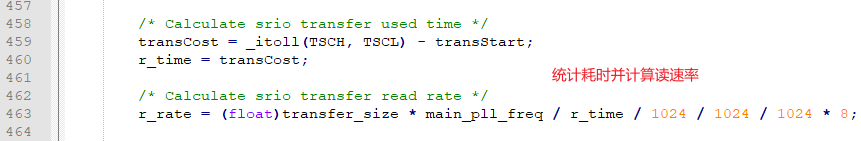

備注：由于寫測試僅統計發送數據至SRIO FIFO的時間，讀測試統計發送讀請求并等待Target發送數據完成的時間，因此寫速率將比讀速率高。

2.3 關鍵代碼

2.3.1 DSP工程

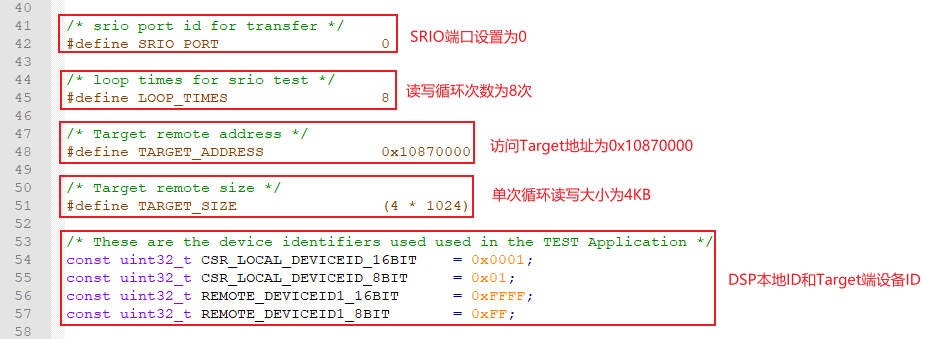

（1） 程序配置說明。

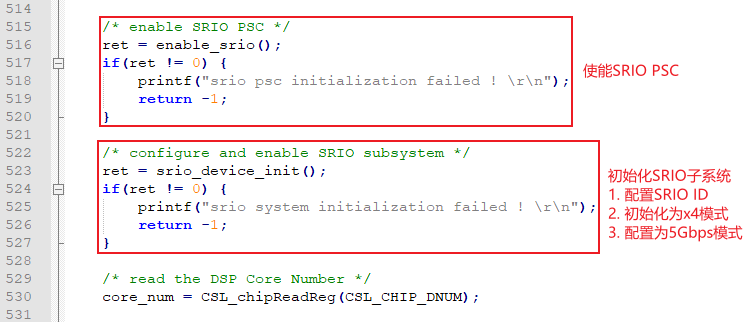

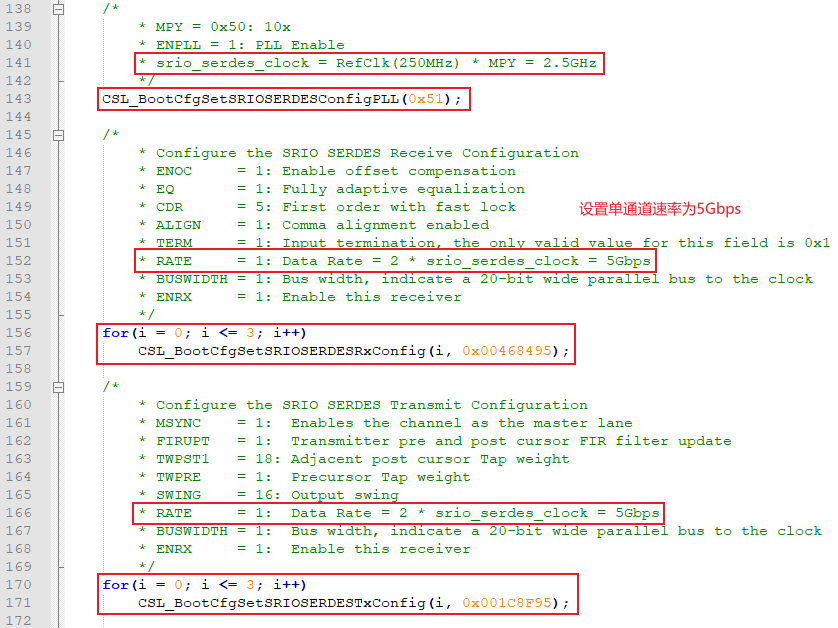

（2） 使能SRIO PSC，初始化SRIO子系統，SRIO通信測試。

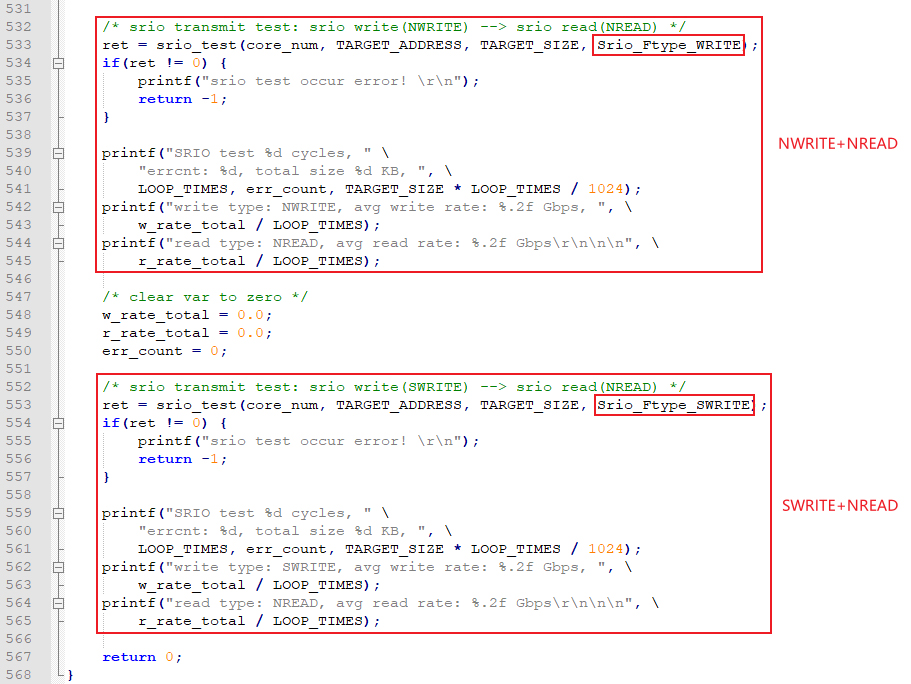

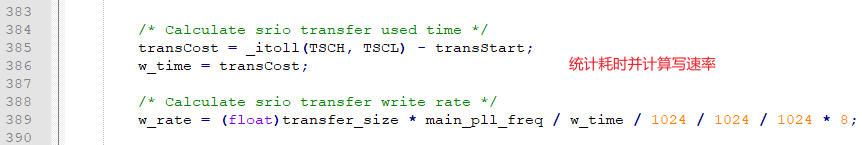

（3） 以NWRITE + NREAD和SWRITE + NREAD模式進行SRIO通信測試，單次讀寫大小為transfer_size，單位為Byte。w_format_type寫格式類型在main函數中調用srio_test()傳入。

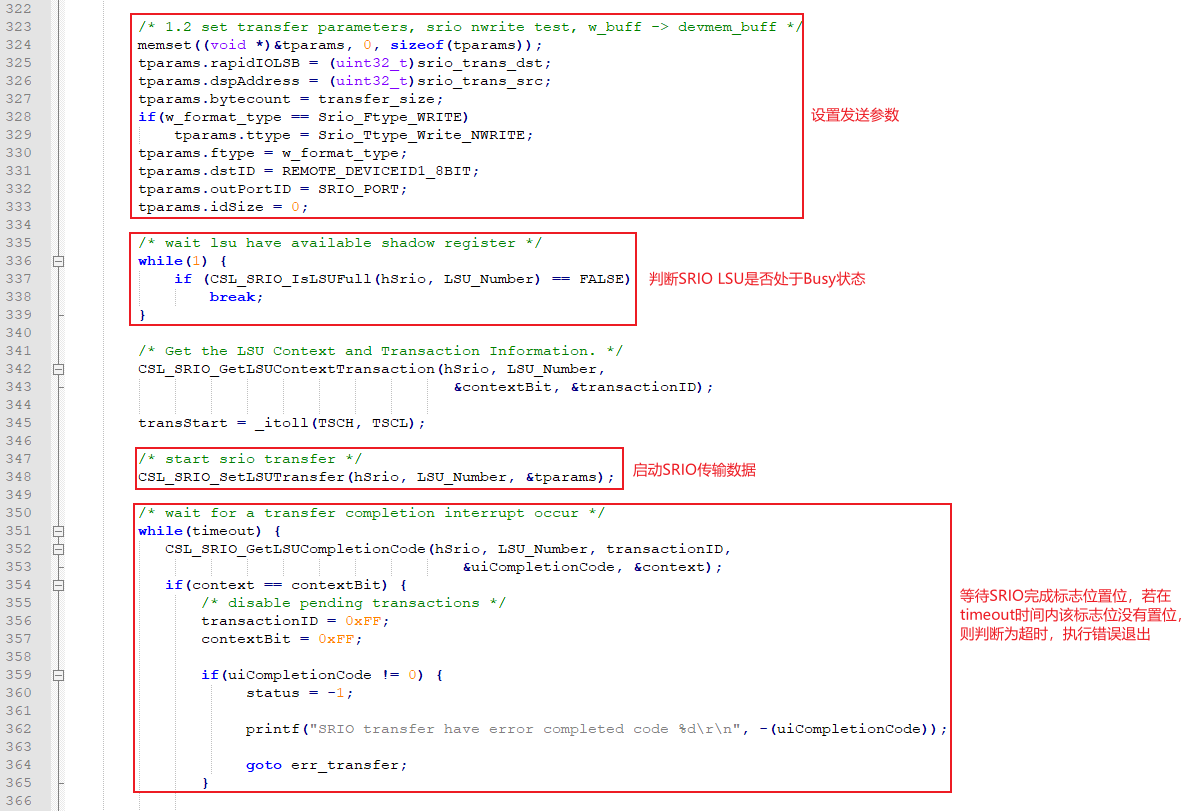

（4） SRIO寫測試流程。

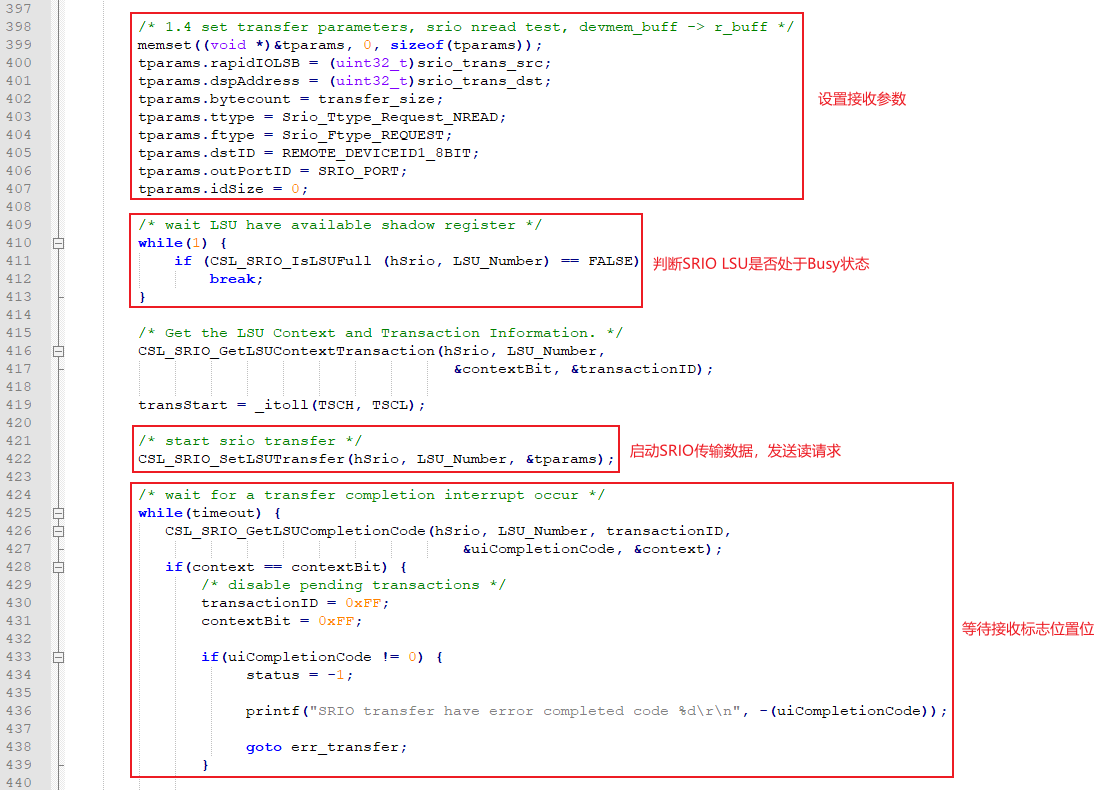

（5） SRIO讀測試流程。

2.3.2 ZYNQ工程

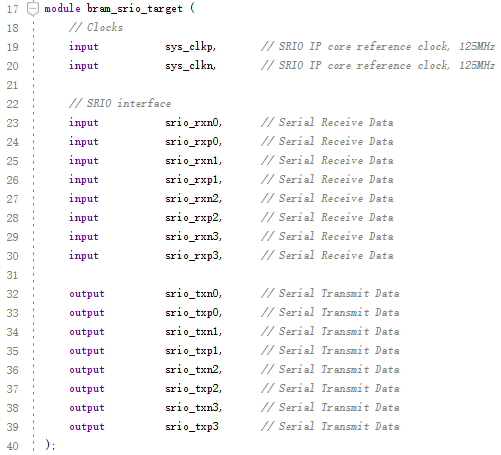

（1） 端口定義。

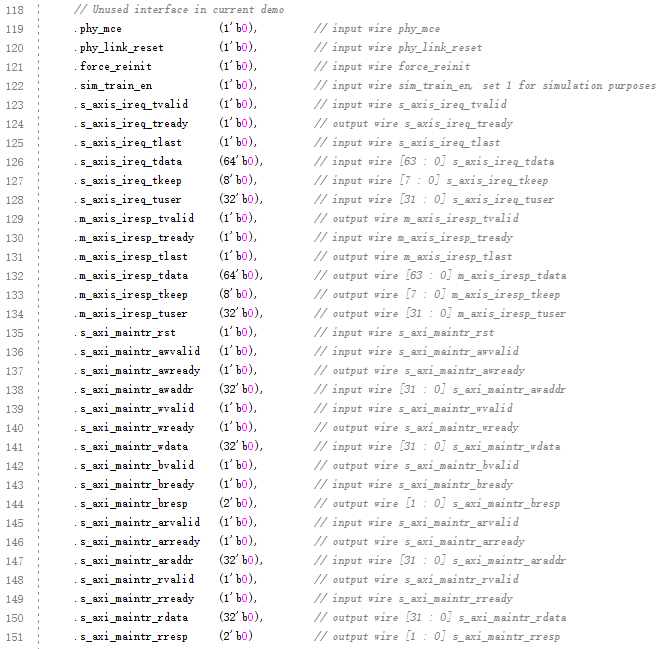

（2） 使用STARTUPE2原語提供的EOS作為系統復位信號,CFGMCLK(65MHz)作為系統時鐘。

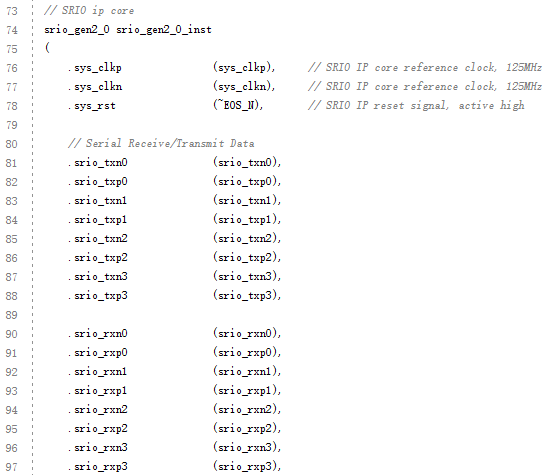

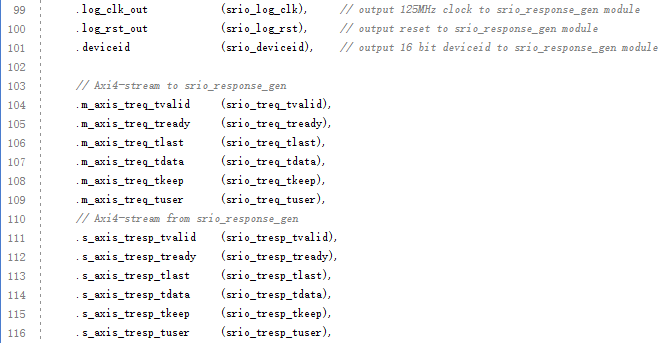

（3） 例化Serial RapidIO Gen2 IP核。

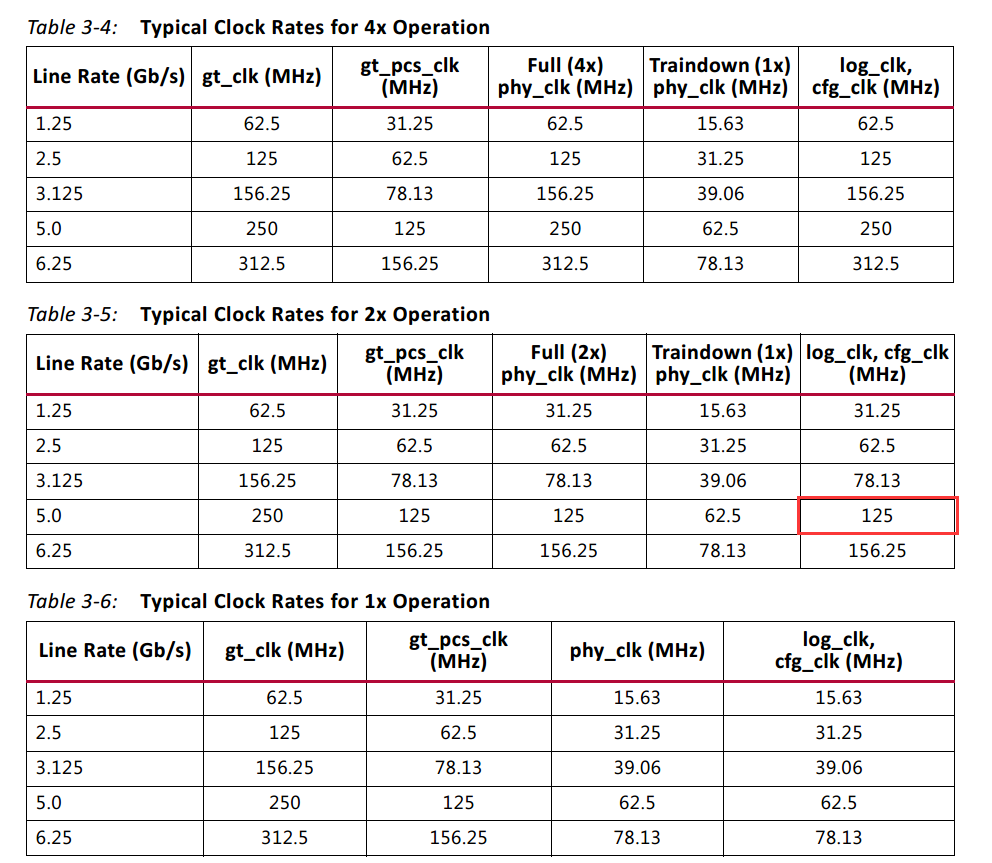

其中Serial RapidIO Gen2 IP核輸出的log_clk為125MHz。

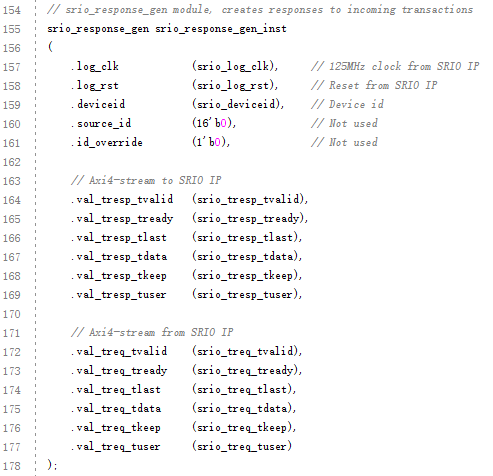

（4） 調用srio_response_gen模塊，其接口與Serial RapidIO Gen2 IP核連接。

SRIO詳細開發說明請參考產品光盤“6-開發參考資料\TI官方參考文檔\”目錄下的《Serial Rapid IO (SRIO) User Guide.pdf》文檔。

備注：關于本案例涉及的IP核、模塊的配置詳細說明，可下載產品資料進行查看。
