【地表最強，宇宙首發】C6678+Zynq-7045評估板！
2020/12/03
如果說TMS320C6678與Kintex-7進行搭配的DSP+FPGA架構堪稱經典中的經典，那么TMS320C6678 與ZYNQ進行搭配的DSP+ARM+FPGA架構則為正在崛起的新勢力！
1 高端、異構、多核(DSP+ARM+FPGA)

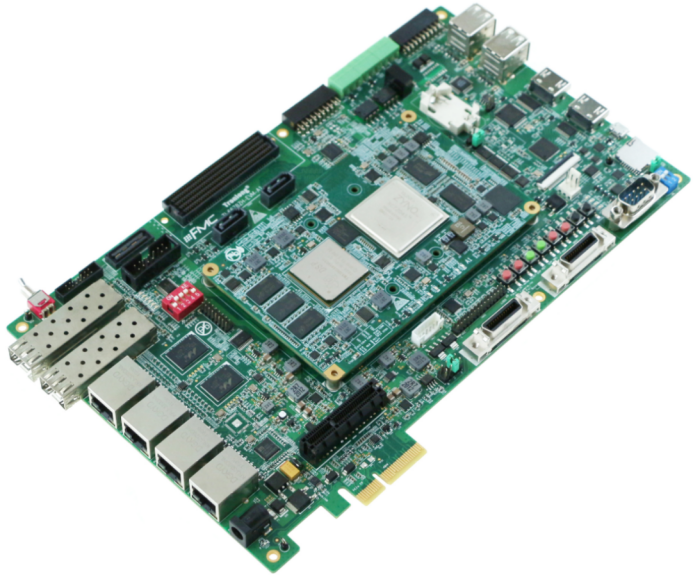

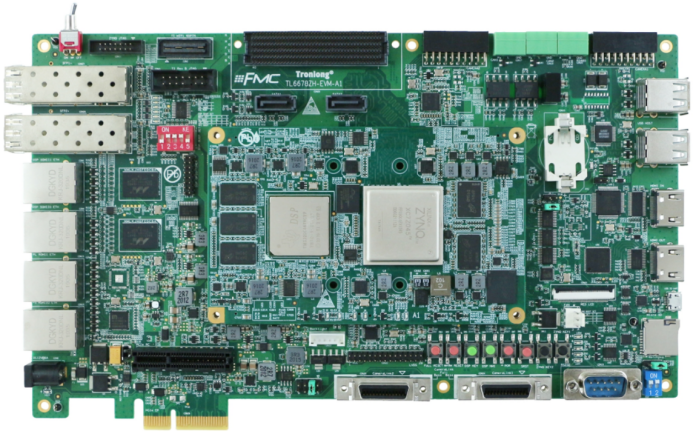

創龍科技(Tronlong)推出的TL6678ZH-EVM是一款基于TI C6000系列TMS320C6678（8x C66x@1.25GHz DSP）以及Xilinx Zynq-7000系列XC7Z045/XC7Z100（2x Cortex-A9@800MHz ARM + Kintex-7可編程邏輯資源） SoC處理器設計的高端異構多核評估板，由核心板與底板組成。
2 高速應用場合
3 硬件資源豐富
相較于TMS320C6678+Kintex-7組合，TMS320C6678+ZYNQ組合則擁有更多的硬件資源，最為明顯的是增加了兩個ARM Cortex-A9核心，并具有原生Ethernet、USB、UART、CAN、SPI、I2C等接口，并具有16對GTX、高達444K邏輯資源。TL6678ZH-EVM、TL6678F-EasyEVM評估板硬件資源對比如下：
|
評估板 |
TL6678ZH-EVM |
TL6678F-EasyEVM |
|
DSP端 |
||
|
CPU |
CPU：TI C6000 TMS320C6678 |
CPU：TI C6000 TMS320C6678 |
|
8x C66x定點/浮點DSP核，主頻1/1.25GHz |
8x C66x定點/浮點DSP核，主頻1/1.25GHz |
|
|
ROM |
128MByte NAND FLASH |
128MByte NAND FLASH |
|
128Mbit SPI NOR FLASH |
128Mbit SPI NOR FLASH |
|
|
1Mbit EEPROM |
1Mbit EEPROM |
|
|
RAM |
2GByte DDR3 |
1/2GByte DDR3 |
|
ECC |
512MByte DDR3 |
256/512MByte DDR3 |
|
PCIe |
1（x4插槽連接方式） |
1（x4金手指連接方式） |
|
Ethernet |
2（10/100/1000M） |
2（10/100/1000M） |
|
ZYNQ/FPGA端 |
||
|
CPU/FPGA |
CPU：Xilinx Zynq-7000 XC7Z045/XC7Z100-2FFG900I |
Xilinx Kintex-7 XC7K325T-2FFG676I |
|
2x ARM Cortex-A9，主頻800MHz，2.5DMIPS/MHz Per Core |
||
|
1x Kintex-7架構可編程邏輯資源 |
||
|
ROM |
PS：128Mbit SPI NOR FLASH |
256Mbit SPI NOR FLASH |
|
PS：8GByte eMMC |
||
|
RAM |
PS：1GByte DDR3 |
512M/1GByte DDR3 |
|
PL：2GByte DDR3 |
||
|
Logic Cell |
XC7Z045：350K，XC7Z100：444K |
325K |
|
SFP+ |
PL：2 |
2 |
|
IO |
PL：1x 400pin FMC連接器，HPC標準 |
2x 400pin FMC連接器，LPC標準 |
|
Ethernet |
PS：1（10/100/1000M） |
/ |
|
PL：1（10/100/1000M） |
/ |
|
|
USB |
PS：4 |
/ |
|
PCIe |
PL：1（x4金手指連接方式） |
/ |
|
SATA |
PL：2 |
/ |
|
HDMI |
PL：2 |
/ |
|
DISPLAY |
PL：1 |
/ |
|
CAMERA |
PL：2 |
/ |
|
CameraLink |
PL：2（Full） |
/ |

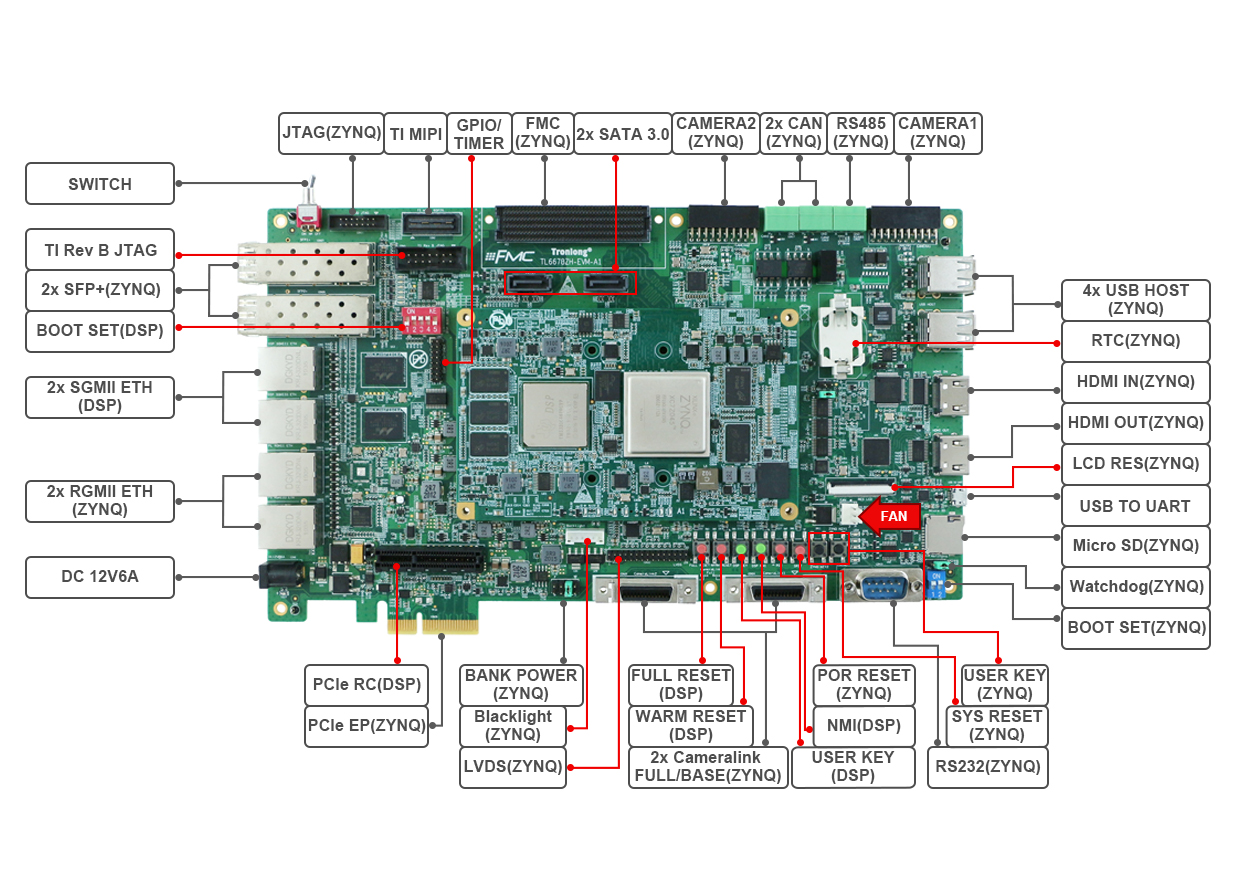

TL6678ZH-EVM評估板硬件資源圖解
4 開發資料齊全
秉承創龍科技（Tronlong）讓嵌入式應用更簡單的愿景，TL6678ZH-EVM評估板為用戶提供豐富的軟、硬件開發資料，包括：
（1） 核心板引腳定義、可編輯底板原理圖、可編輯底板PCB、芯片Datasheet，縮短硬件設計周期；
（2） 完整的平臺開發包、入門教程，節省軟件整理時間，上手容易；
（3） 豐富的Demo程序，包含多核DSP + SoC架構通信教程，完美解決多核開發瓶頸。
開發案例主要包括：
DSP
? 基于裸機的開發案例
? 基于SYS/BIOS的開發案例
? 基于IPC、OpenMP的多核開發案例
? SRIO、PCIe、EMIF16通信開發案例
? DSP算法開發案例
ZYNQ
? 基于Linux的開發案例
? 基于裸機的開發案例
? 基于FreeRTOS的開發案例
? 基于PS + PL的異構多核開發案例
? 基于OpenAMP的Linux + 裸機/FreeRTOS雙核ARM通信開發案例
? 基于PL端的HDL、HLS開發案例
? SDI、PAL、CameraLink、HDMI視頻采集開發案例
? AD9613、AD9361高速AD采集開發案例
? SFP+萬兆光口開發案例
更多產品信息請掃描下方二維碼或點擊鏈接：
m.btstjx.com/Product/show/183.html
5 預售專享好禮
限量預售20套！
預售期間，購買新品TL6678ZH-EVM評估板即可贈送價值2280元的TL-XDS200仿真器和價值578元的TL-DLC10下載器各1個。
活動時間：2020/12/3~12/31
立即搶購：tronlong.taobao.com
6 更多推薦
11月11日-12月31日為創龍年終促銷季，DSP/ARM/FPGA評估板、仿真器等全場第二件5折，歡迎訪問創龍科技官方商城(tronlong.taobao.com)了解詳情與選購。
