10Mbps的4路原生CAN FD方案，高速、穩定、低成本！
2025/07/07
在現代復雜電子系統中，CAN（控制器局域網）總線憑借其高可靠性、實時性和抗干擾能力，成為數據傳輸?shù)闹匾绞剑绕湓诠I(yè)PLC、工業網關、汽車充電樁等場景中，多路CAN的需求愈發明顯。
對于工業自動化領域，在大型工業生產車間，存在大量的機器人、PLC（可編程邏輯控制器）、傳感器、執行器等設備。多路CAN可以根據生產流程的不同環節進行總線劃分，例如一條生產線的焊接單元、裝配單元、檢測單元分別使用獨立的CAN總線，再通過網關實現數據互通，既保證了各單元內部數據傳輸?shù)母咝裕痔岣吡苏麄€(gè)工業系統的穩定性和可維護性。

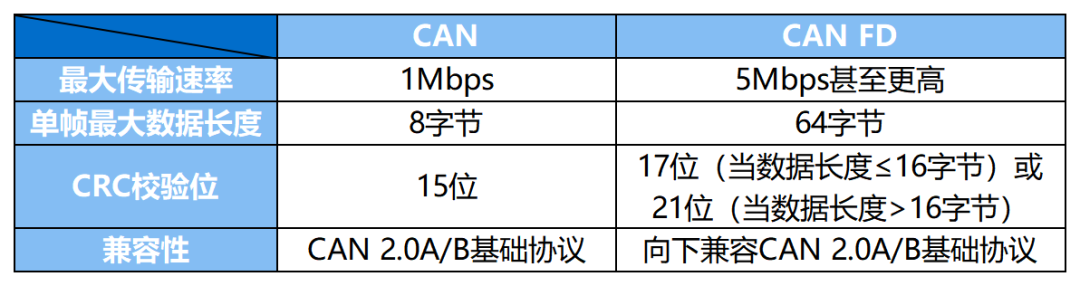

CAN FD與CAN的區別
原生CAN FD與SPI轉CAN FD的區別
穩定性：SPI轉CAN FD存在丟幀風險；原生CAN FD可保障通信穩定性。
實時性：SPI轉接協議轉換將產生額外延遲；原生CAN FD具備更低延遲，滿足高實時性場景需求。
傳輸效率：CAN FD的64字節數據長度雖能提升吞吐量，但SPI轉接方案的性能受限因素復雜，包括SPI總線帶寬、協議轉換延遲等，未能充分發揮性能優勢；原生CAN FD直接通過硬件控制器傳輸，數據段速率可達8Mbps（理論10Mbps），實現高效數據吞吐。
多路CAN FD的典型應用領域
多路CAN FD廣泛應用于工業PLC、運動控制器、工業網關、工商業儲能EMS、汽車充電樁等典型應用領域。
全志T536平臺4路CAN FD方案

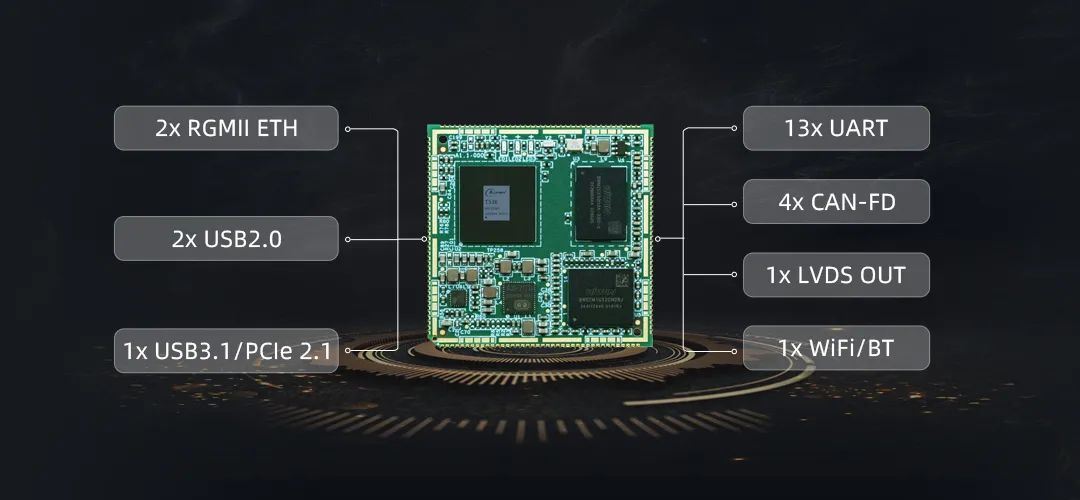

創龍科技T536評估板TL536-EVM采用4路原生CAN FD方案，實現數據段速率8Mbps（理論10Mbps），傳輸延遲更低，避免SPI轉接協議的開銷，且無需使用SPI轉CAN FD芯片，成本更低。
此方案在確保4路CAN-FD + 13路UART的前提下，還可以引出工業常用的雙路網口、雙路USB以及PCIe等接口。T536的PCIe 2.1與USB3.1存在復用關系，如果無需使用PCIe，則可以引出高達3路USB。
創龍科技T536評估板提供底板原理圖和PCB可編輯文件以及配套軟件源碼，方便客戶快速進行評估和驗證。
很多處理器如需實現4路CAN FD，需通過2路SPI擴展。此方案受SPI轉換協議的開銷影響，存在協議轉換延遲、帶寬瓶頸、丟幀風險，且使用SPI轉CAN FD芯片成本比較高。
全志T536處理器的4路原生CAN FD方案的穩定性、實時性更好，成本也更低，還能引出工業常用的工業接口，滿足更多工業應用場景的使用需求。
超值優惠！創龍科技T536工業評估板限時優惠價698元(原價1298元，含核心板、底板、配件)！
如需搶購，歡迎登錄創龍科技官方商城！
天貓旗艦店鏈接：tronlong.tmall.com
全志技術交流群：535860770
歡迎各位工程師掃描二維碼，獲取更多T536相關的開發手冊和案例代碼，快來試試吧！
