17路UART方案詳解，基于全志T536處理器
2025/05/30
在現代智能化系統中，串口是設備互聯和數據交換的重要接口，尤其在工業控制、物聯網（IoT）和通信網關等場景中，其重要性不可替代。
工業控制：在復雜的自動化生產線或流程中，往往需要連接多種類型的傳感器、控制器和其他外圍設備。多串口可以實現一臺主機同時與多個設備進行通信，簡化系統集成過程，提升了系統的可擴展性和靈活性。
物聯網（IoT）：物聯網的核心在于連接各種物理對象，并通過互聯網進行信息交換和通信。多串口能夠支持大量的IoT設備同時接入網絡，確保數據的實時收集與分析。
通信網關：作為不同網絡之間數據傳輸?shù)臉蛄海ㄐ啪W(wǎng)關需要處理來自多個來源的數據流。多串口解決方案能夠有效地管理這種復雜的通信需求，確保數據的準確傳輸和高效率處理。

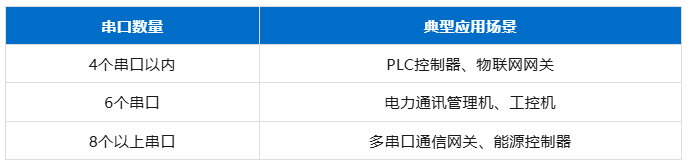

多串口的典型應用場景
T536的多串口方案詳解
T536作為全志科技新一代明星產品，憑借其17路UART + 4路CAN-FD特點，有望成為現代工業場景下多串口解決方案的首選平臺。
創龍科技SOM-TLT536是一款基于全志科技T536四核ARM Cortex-A55 + RISC-V + 2TOPS算力NPU處理器設計的全國產工業核心板，國產化率100%，可提供“賽寶實驗室”國產化率認證報告。它擁有豐富接口配置，其中包括17x UART、4x CAN-FD、2x GMAC、Local Bus、USB3.1/PCIe 2.1、2x USB2.0等，為多串口應用提供了強大的硬件支持。
下面根據T536處理器的管腳復用情況，針對不同客戶對串口數量的實際需求，介紹兩種典型功能搭配——13路串口方案和17路串口方案。

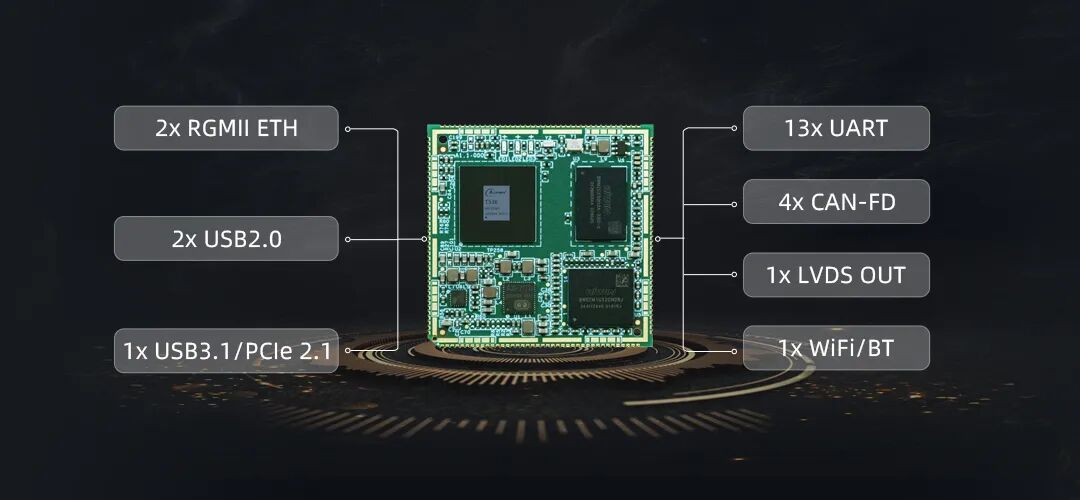

13路串口方案
此方案在確保13路UART + 4路CAN-FD的前提下，還可以引出工業常用的雙路網口、雙路USB以及PCIe等接口。T536的PCIe 2.1與USB3.1存在復用關系，如果無需使用PCIe，則可以引出高達3路USB。
此方案也是創龍科技T536評估板TL536-EVM的接口功能搭配方案。創龍科技T536評估板提供底板原理圖和PCB可編輯文件以及配套軟件源碼，方便客戶快速進行評估和驗證。

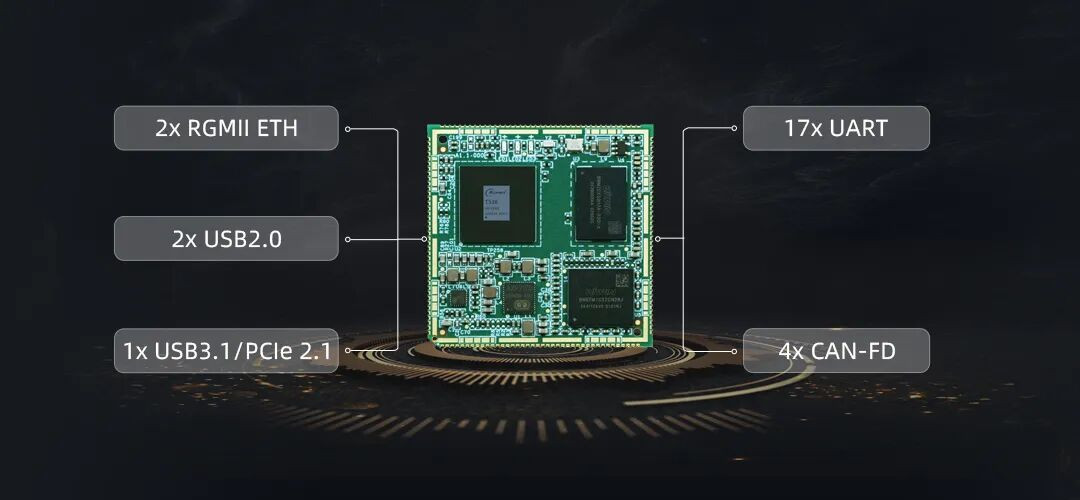

17路串口方案
此方案在“13路串口方案”的基礎上，通過裁剪LVDS顯示、WiFi/BT無線模塊功能，實現了T536處理器UART資源的極致擴展，適合超多串口設備應用場景。其中，WiFi/BT無線模塊使用了UART + SDIO接口，裁剪之后可將串口資源進行釋放。
