OTA升級簡介

在設備維護成本高、用戶體驗難提升的雙重難題下，OTA（Over-the-Air）空間下載技術的出現，無疑成為破解困境的“金鑰匙”，它是一種通過無線網絡實現設備遠程升級的技術，全程數據無損。OTA既可通過網絡下載固件進行升級，也支持下載固件到SD卡或U盤進行升級。
而且，升級固件可按需定制，既能讓設備系統全面革新，也能升級1個或多個功能模塊。憑借遠程、靈活、便捷的特性，OTA升級技術極大提升了系統維護效率與用戶體驗，在物聯網、智能設備及工業控制等領域廣泛應用，成為推動科技設備持續進化的關鍵力量。

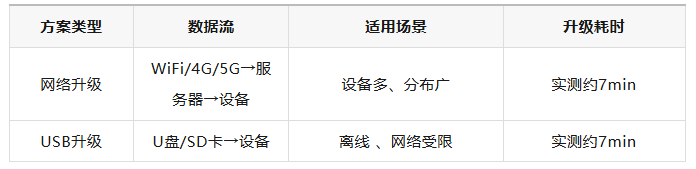

 OTA升級方案

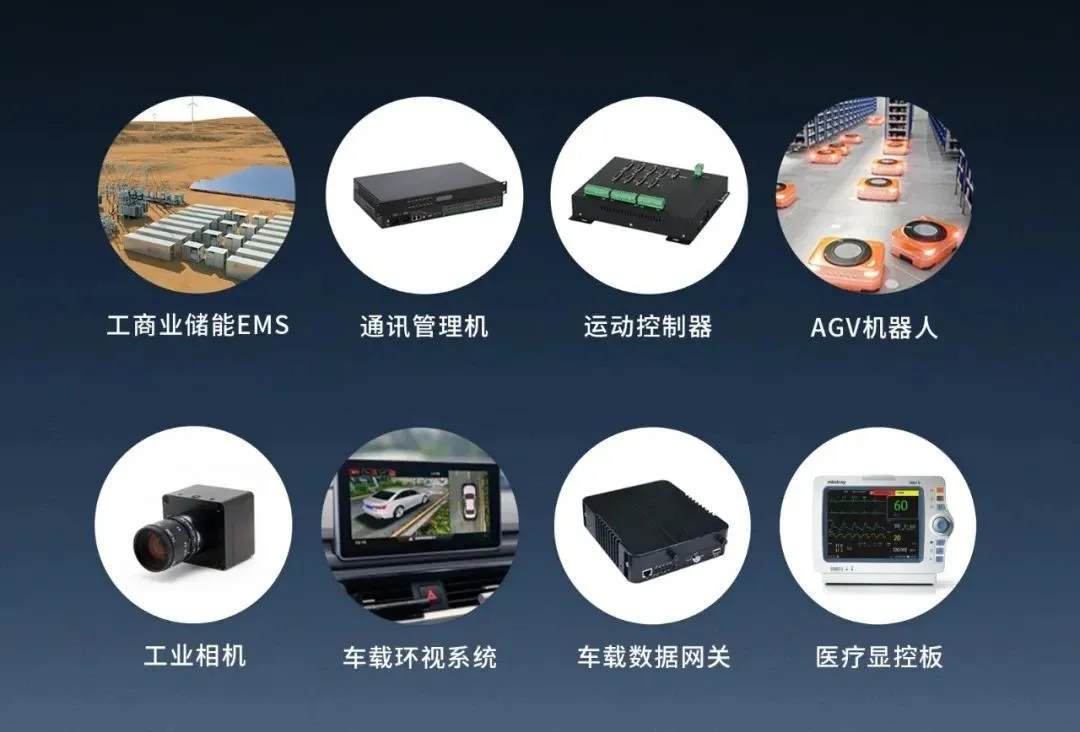

 RK3562典型應用領域

 RK3562 OTA升級演示

為了簡化描述，本文僅摘錄部分方案功能描述，詳細產品資料請掃描文末二維碼下載。

開發環境
Windows開發環境：Windows 7 64bit、Windows 10 64bit虛擬機：VMware16.2.5Linux開發環境：Ubuntu20.04.6 64bitU-Boot：U-Boot-2017.09Kernel：Linux-5.10.209硬件平臺：創龍科技RK3562工業評估板（TL3562-EVM、TL3562-MiniEVM）

案例說明
本案例主要介紹OTA升級系統的兩種主要方式：一是通過網絡自動下載升級固件并進行系統升級；二是通過將升級固件下載至U盤后進行系統升級。

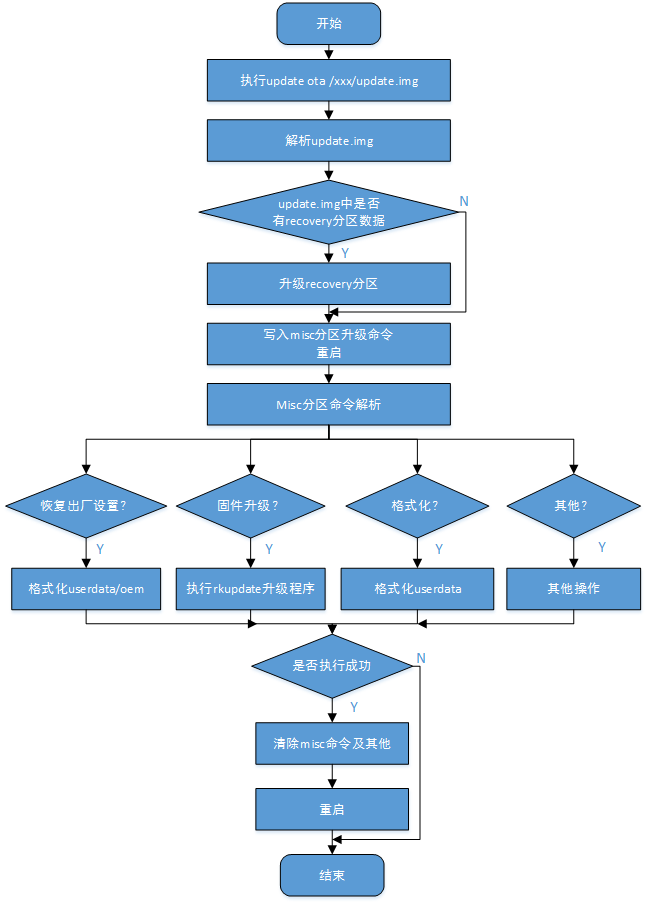

案例流程圖如下所示。

 案例演示

升級固件準備
在制作升級固件update.img時，用戶可根據需要升級的分區配置，修改我司提供的Linux_Pack_Firmware下的package-file文件。備注：添加注釋符"#"，則表示不升級該分區。

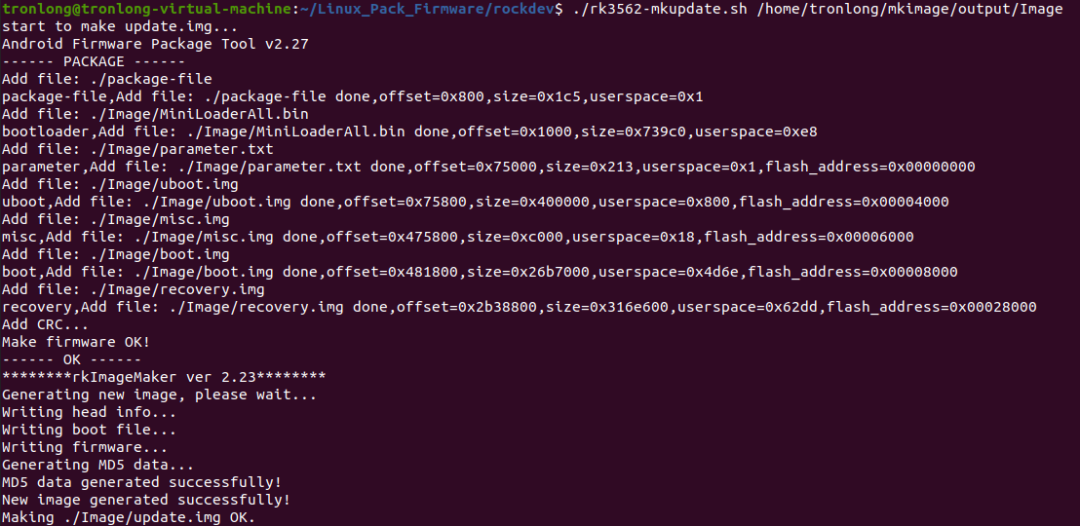

修改完成后保存退出，執行如下命令即可將package-file文件指定的分區鏡像打包生成update.img升級固件，生成的固件位于rockdev目錄下。
Host# ./rk3562-mkupdate.sh /home/tronlong/mkimage/output/Image

圖 4

升級Linux系統
（1）通過網絡進行升級
安裝http服務器，安裝成功后可以看到"/var/www/html"目錄下有index.html文件，然后重啟apache2服務。
Host# sudo apt-get updateHost# sudo apt-get install apache2Host# sudo /etc/init.d/apache2 restart

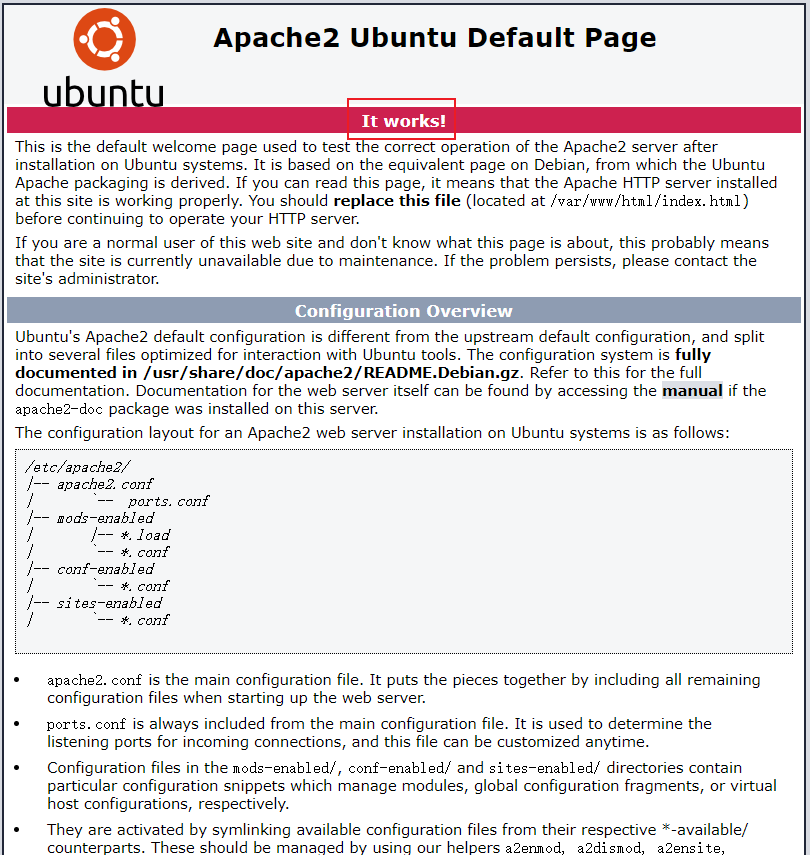

通過瀏覽器訪問"http://192.168.13.85/"，其中192.168.13.85為PC機IP地址，顯示"It works!"表示服務器搭建成功。

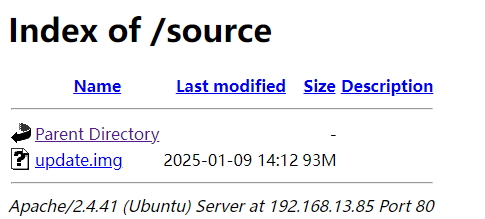

在"/var/www/html"目錄下創建一個文件夾存放update.img升級固件，以source文件夾為例。將升級固件update.img拷貝至該文件夾中，通過瀏覽器訪問"http://192.168.13.85/source"，其中192.168.13.85為PC機IP地址，可以看到通過客戶端訪問服務器的文件。

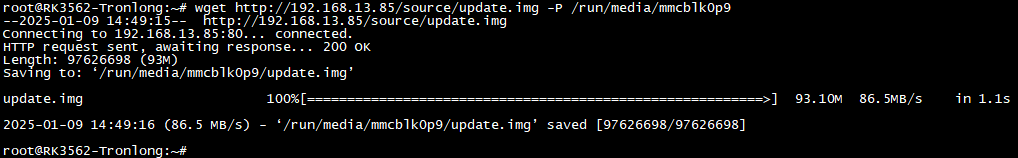

進入評估板文件系統，執行如下命令將update.img升級固件從http服務器端下載到評估板的"/run/media/mmcblk0p9/"目錄下，其中192.168.13.85為PC機IP地址。 Target# wget http://192.168.13.85/source/update.img -P /run/media/mmcblk0p9

執行如下命令，取消掛載/dev/mmcblk0p9分區，創建"userdata/"目錄并將"/dev/mmcblk0p9"分區掛載至"userdata/"目錄。

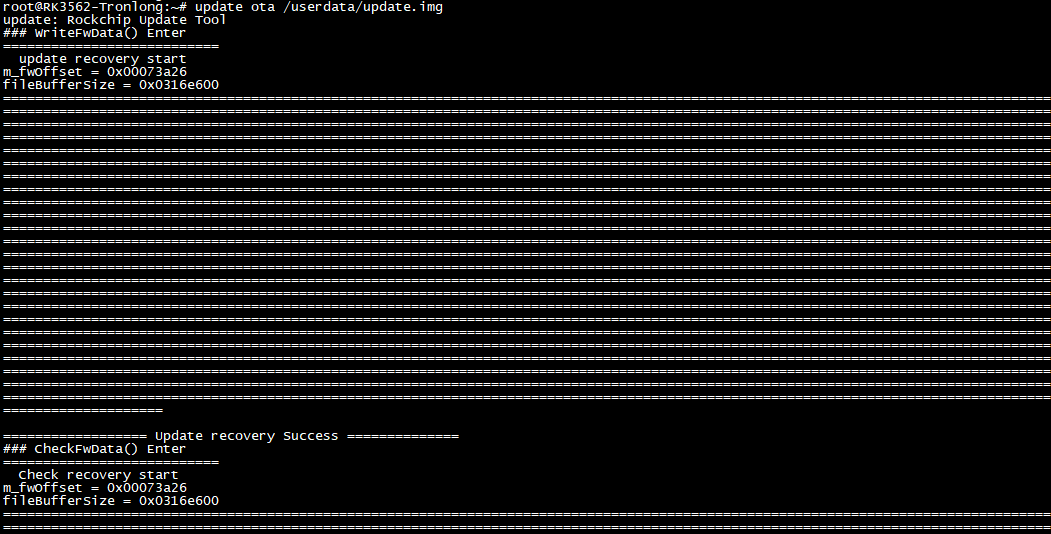

Target# umount /dev/mmcblk0p9Target# mkdir -p /userdataTarget# mount /dev/mmcblk0p9 /userdata執行如下命令，進入recovery模式并進行系統升級。Target# update ota /userdata/update.img

Linux系統升級完成，評估板重新啟動后將自動登錄評估板文件系統。

（1）通過USB設備進行升級

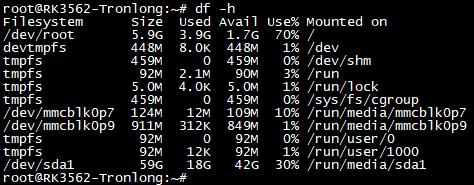

將有update.img升級固件的U盤插入評估板，執行如下命令查看掛載點。
Target# df -h

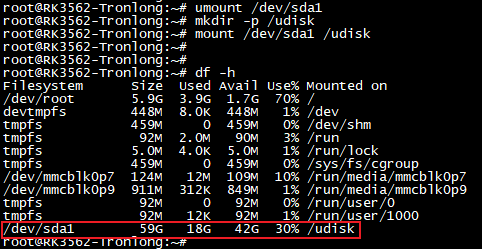

在評估板文件系統上，執行如下命令，重新配置USB類存儲設備自動掛載點。
Target# umount /dev/sda1Target# mkdir -p /udiskTarget# mount /dev/sda1 /udisk

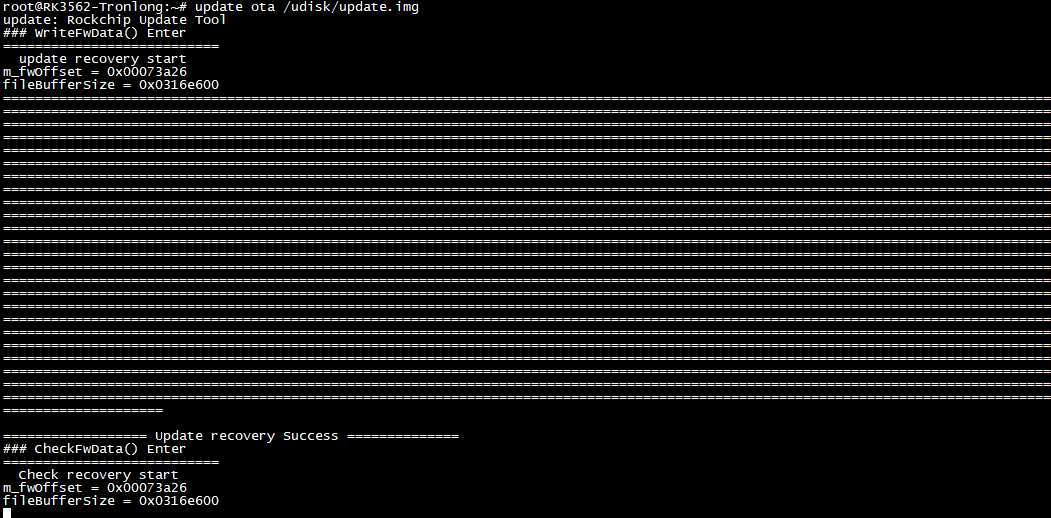

執行如下命令，進入recovery模式并進行Linux系統升級，打印信息如下。
Target# update ota /udisk/update.img

到這里，Ubuntu系統OTA升級方案分享就結束了，想要查看更多RK3562相關的案例演示，歡迎各位工程師掃描下方二維碼下載，快來試試吧！
