測試數據匯總

案例	時鐘頻率	理論速率	測試結果
FSPI通信案例	150MHz	71.53MB/s	讀速率：67.452MB/s 寫速率：52.638MB/s
PCIe通信案例	100MHz	803.09MB/s	讀速率：595.24MB/s 寫速率：791.14MB/s

備注：

（1）當TLP header size =16Byte時，PCIe理論傳輸速率為：782.50MB/s；（2）當TLP header size =12Byte時，PCIe理論傳輸速率為：803.09MB/s；

FSPI、PCIe總線介紹

FSPI(Flexible Serial Peripheral Interface)是一種高速、

全雙工

、同步的串行通信總線，在RK3568J處理器中就有FSPI控制器，可用來連接FSPI設備。它具備如下特點：

（1）支持串行NOR FLASH、串行NAND FLASH；

（2）支持SDR模式；（3）支持單線、雙線以及四線模式。

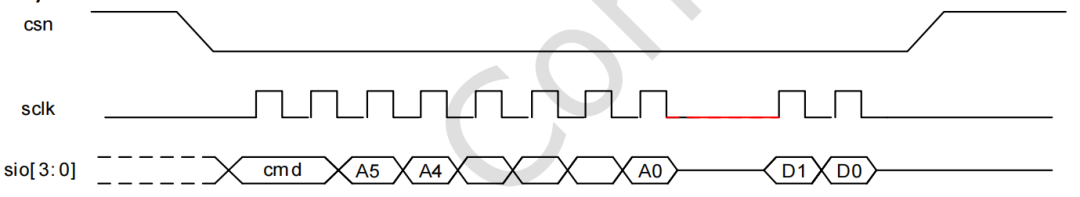

圖1 FSPI數據傳輸波形圖



PCIe，即PCI-Express(peripheral component interconnect express)是一種高速串行計算機擴展總線標準。主要用于擴充計算機系統總線數據吞吐量以及提高設備通信速度。

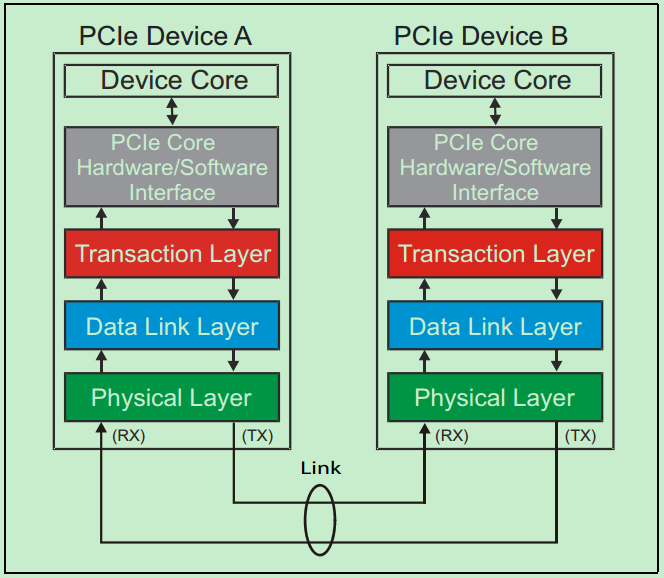

圖2 PCIe數據傳輸圖

硬件平臺介紹

硬件方案：創龍科技TL3568F-EVM評估板（瑞芯微RK3568J + 紫光同創Logos-2）。



TL3568F-EVM評估板簡介：



創龍科技TL3568F-EVM是一款基于瑞芯微RK3568J/RK3568B2四核ARM Cortex-A55處理器 + 紫光同創Logos-2 PG2L50H/PG2L100H FPGA設計的異構多核國產工業評估板，由核心板和評估底板組成，ARM Cortex-A55處理單元主頻高達1.8GHz/2.0GHz。核心板ARM、FPGA、ROM、RAM、電源、晶振、連接器等所有元器件均采用國產工業級方案，國產化率100%。同時，評估底板大部分元器件亦采用國產工業級方案。



RK3568J + FPGA典型應用場景



RK3568J + FPGA應用場景十分廣泛，涵蓋小電流選線、繼電保護測試儀、運動控制器、醫療內窺鏡、血液分析儀、目標識別跟蹤等領域，可滿足多種工業應用要求。

圖3

案例測試

下文主要介紹基于瑞芯微RK3568J與紫光同創Logos-2（硬件平臺：創龍科技TL3568F-EVM評估板）的FSPI、PCIe通信案例，按照創龍科技提供的案例用戶手冊進行操作得出測試結果。



基于RK3568J + FPGA的FSPI通信案例



（1）案例說明



ARM端運行Linux系統，基于FSPI總線對FPGA DRAM進行讀寫測試。

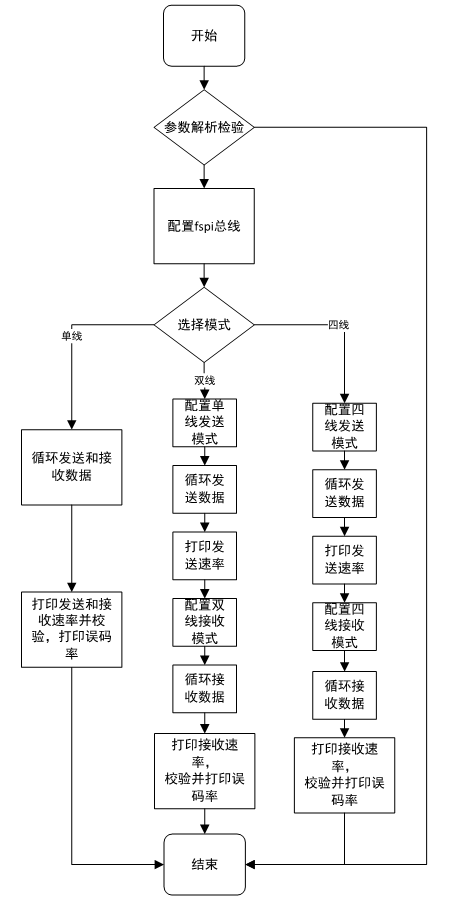

圖4 ARM端程序流程圖

ARM端實現SPI Master功能，原理說明如下：



a)打開SPI設備節點，如：/dev/spidev4.0。

b)使用ioctl配置FSPI總線，如FSPI總線極性和相位、通信速率、數據長度等。

c)選擇模式為單線模式、雙線模式或四線模式。當設置FSPI為四線模式時，發送數據為四線模式，接收數據為四線模式。

d)發送數據至FSPI總線，以及從FSPI總線讀取數據。

e)校驗數據，然后打印讀寫速率、誤碼率。



FPGA端實現SPI Slave功能，原理說明如下：



a)FPGA將SPI Master發送的數據保存至DRAM。

b)SPI Master發起讀數據時，F(xiàn)PGA從DRAM讀取數據通過FSPI總線傳輸至SPI Master。



（2）測試結果

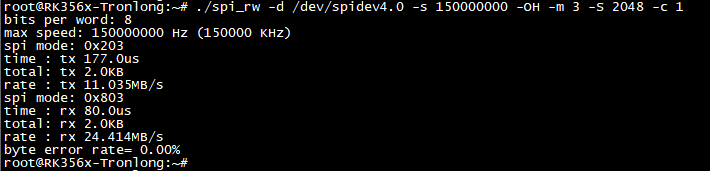

ARM通過FSPI總線（四線模式）寫入2048Byte隨機數據至FPGA DRAM，然后讀出數據、進行數據校驗，同時打印FSPI總線讀寫速率和誤碼率。

從下圖可知，本次實測寫速率為11.035MB/s，讀速率為24.414MB/s，誤碼率為0.00%。

圖5

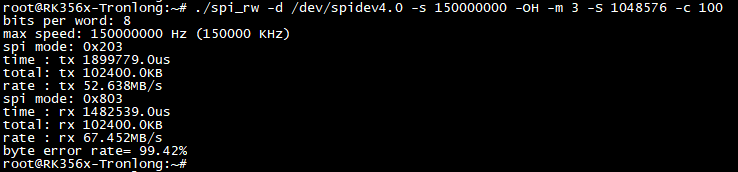

若設置FSPI總線通信時鐘頻率為150MHz，ARM通過FSPI總線寫入1MByte隨機數據至FPGA DRAM，然后讀出數據，循環100次，不做數據檢驗，最后打印FSPI總線讀寫速率和誤碼率。



最終，本次測試設置FSPI總線通信時鐘頻率為150MHz，則FSPI四線模式理論通信速率為：(150000000 / 1024 / 1024 / 8 x 4)MB/s ≈ 71.53MB/s。從下圖可知，本次實測寫速率為52.638MB/s，讀速率為67.452MB/s，比較接近理論通信速率。



備注：本案例設計FPGA BRAM大小2048Byte，一次寫入1MByte數據量會導致BRAM數據溢出，因此誤碼率較高。配置一次寫入1MByte數據量只是為了驗證FSPI的最大通信速率，不考慮誤碼率。

圖6



基于RK3568J + FPGA的PCIe通信案例



（1）案例說明



ARM端基于PCIe總線對FPGA DRAM進行讀寫測試。應用程序通過ioctl函數發送命令開啟DMA傳輸數據后，等待驅動上報input事件；當應用層接收到input事件，說明DMA傳輸數據完成。

圖7 程序流程圖



ARM端原理說明如下：



a)采用DMA方式；

b)將數據寫至dma_memcpy驅動申請的連續內存空間（位于DDR）；

c)配置DMA，如源地址、目標地址、傳輸?shù)臄?shù)據大小等；

d)寫操作：通過ioctl函數啟動DMA，通過PCIe總線將數據搬運至FPGA DRAM；

e)程序接收驅動上報input事件后，將通過ioctl函數獲取DMA搬運數據耗時，并計算DMA傳輸速率（即寫速率）；

f)讀操作：通過ioctl函數啟動DMA，通過PCIe總線將FPGA DRAM中的數據搬運至dma_memcpy驅動申請的連續內存空間（位于DDR）；

g)程序接收驅動上報input事件后，將數據從內核空間讀取至用戶空間，然后校驗數據，同時通過ioctl函數獲取DMA搬運數據耗時，并計算DMA傳輸速率（即讀速率）。



FPGA端原理說明如下：



a)實現PCIe Endpoint功能；

b)處理PCIe RC端發起的PCIe BAR0空間讀寫事務；

c)將PCIe BAR0讀寫數據緩存至FPGA DRAM中。



（2）測試結果



將隨機數據先寫入FPGA DRAM，再?gòu)腇PGA DRAM讀出。測試完成后，程序?qū)?huì)打印最終測試結果，包含讀寫平均傳輸耗時、讀寫平均傳輸速率、讀寫錯誤統計等信息。

圖8



表 2 測試結果說明

write/read	寫操作	讀操作
time	DMA傳輸耗時，本次測試為79us	DMA傳輸耗時，本次測試為105us
rate	DMA傳輸速率，本次測試為791.14MB/s	DMA傳輸速率，本次測試為595.24MB/s
app time	應用層寫數據至驅動Buffer耗時，本次測試為55us	應用層從驅動Buffer讀取數據耗時，本次測試為288us
app rate	應用層寫數據至驅動Buffer速率，本次測試為1132.10MB/s	應用層從驅動Buffer讀取數據速率，本次測試為217.99MB/s
write_error/read_error	寫數據過程中出錯次數，本次測試為0	讀數據過程中出錯次數，本次測試為0
