在工業領域中，能否更靈活、更高效地在主屏幕進行主要任務，并在其他副屏幕上進行其他次要任務（例如查看參考資料、監控其他應用程序），一直都是許多工業領域客戶面臨的剛需，而“多屏異顯”功能便為此而生。

在過去，由于性能、成本、技術等諸多問題，許多工業處理器并不支持多屏異顯。但隨著工業處理器尤其是國產工業處理器的不斷迭代升級，實現多屏異顯已不再困難。而作為國產工業處理器中的佼佼者，瑞芯微RK3568J處理器可實現三屏異顯，較好地滿足當下的客戶需求。

RK3568J多屏顯示系統說明

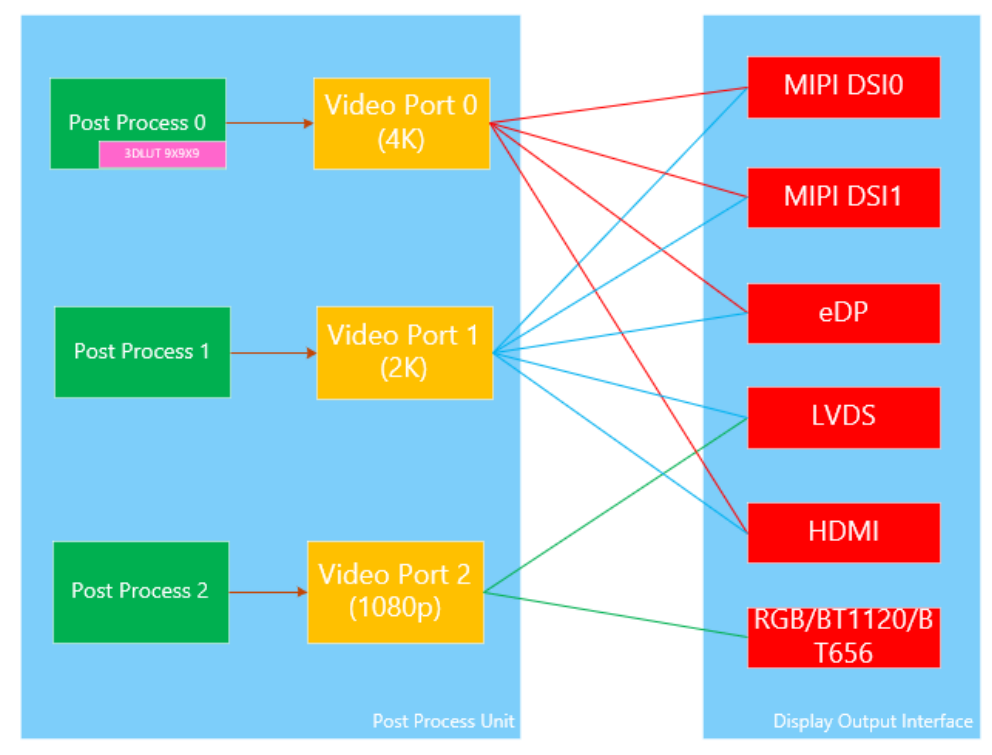

RK3568J處理器支持3個VOP（Video Output Processor，以下分別稱為"VP0"、"VP1"、"VP2"），可同時支持三個顯示屏顯示功能。其中，VP0最高支持4K分辨率(4096x2304@60fps)，VP1最高支持2K分辨率(2048x1536@60fps)，VP2最高支持1080P分辨率(1920x1080@60fps)。RK3568J處理器與各顯示接口連接關系如下圖所示。

圖1 RK3568J處理器與各顯示接口連接關系圖

RK3568J三屏異顯應用場景

圖2

RK3568J三屏異顯方案演示

創龍科技提供的LinuxSDK安裝包已包含支持三屏顯示的設備樹文件，位于"kernel/arch/arm64/boot/dts/rockchip/"目錄下，具體說明如下。

表1

設備樹文件名稱	說明
tl3568-evm.dts	LinuxSDK默認編譯的設備樹。 支持HDMI(VP0)、MIPI LCD(VP1)、LVDS LCD(VP2)顯示，不支持eDP、TFT LCD顯示。
tl3568-evm-edp-tft.dts	支持eDP(VP0)、TFT LCD(VP1)、MIPI LCD(VP2)顯示，不支持HDMI、LVDS LCD顯示。

下文主要介紹基于瑞芯微RK3568J（硬件平臺：創龍科技TL3568-EVM工業評估板）的三屏異顯方案演示，按照創龍科技提供的案例用戶手冊進行操作得出測試結果。

基于官方系統的三屏異顯演示

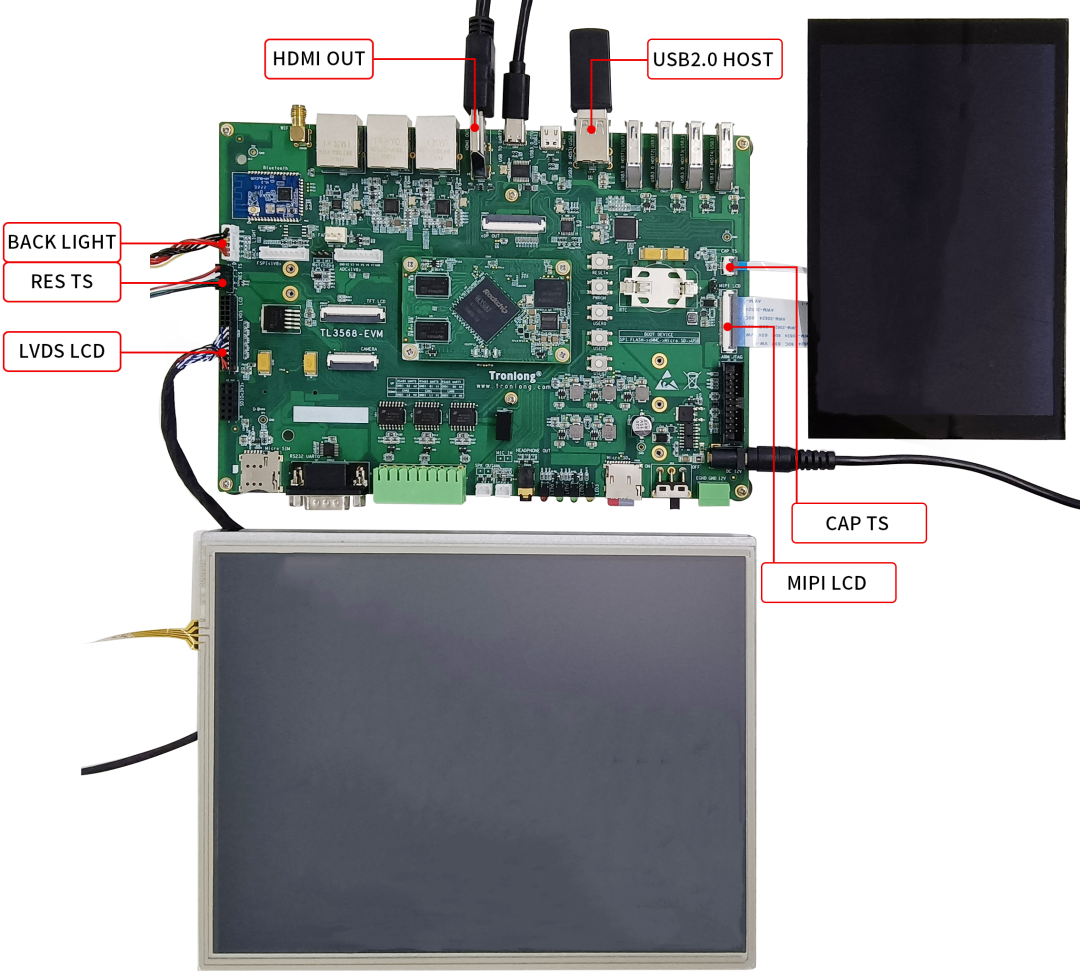

請參考創龍科技提供的《評估板測試手冊》文檔具體說明，將評估板HDMI OUT接口連接至HDMI顯示屏，將10.4英寸LVDS顯示屏（廠家：群創，型號：G104XCE-L01）連接至評估板的LVDS LCD（顯示）、RES TS（觸摸）、BACK LIGHT（背光）接口，將7英寸MIPI顯示屏（型號：阿美林AML070WXII4006，分辨率：800x1280）連接至評估板的MIPI LCD（顯示）、CAP TS（觸摸）接口。將鼠標連接至評估板USB2.0 HOST(USB2)雙層任一接口，硬件連接如下圖所示。

圖3

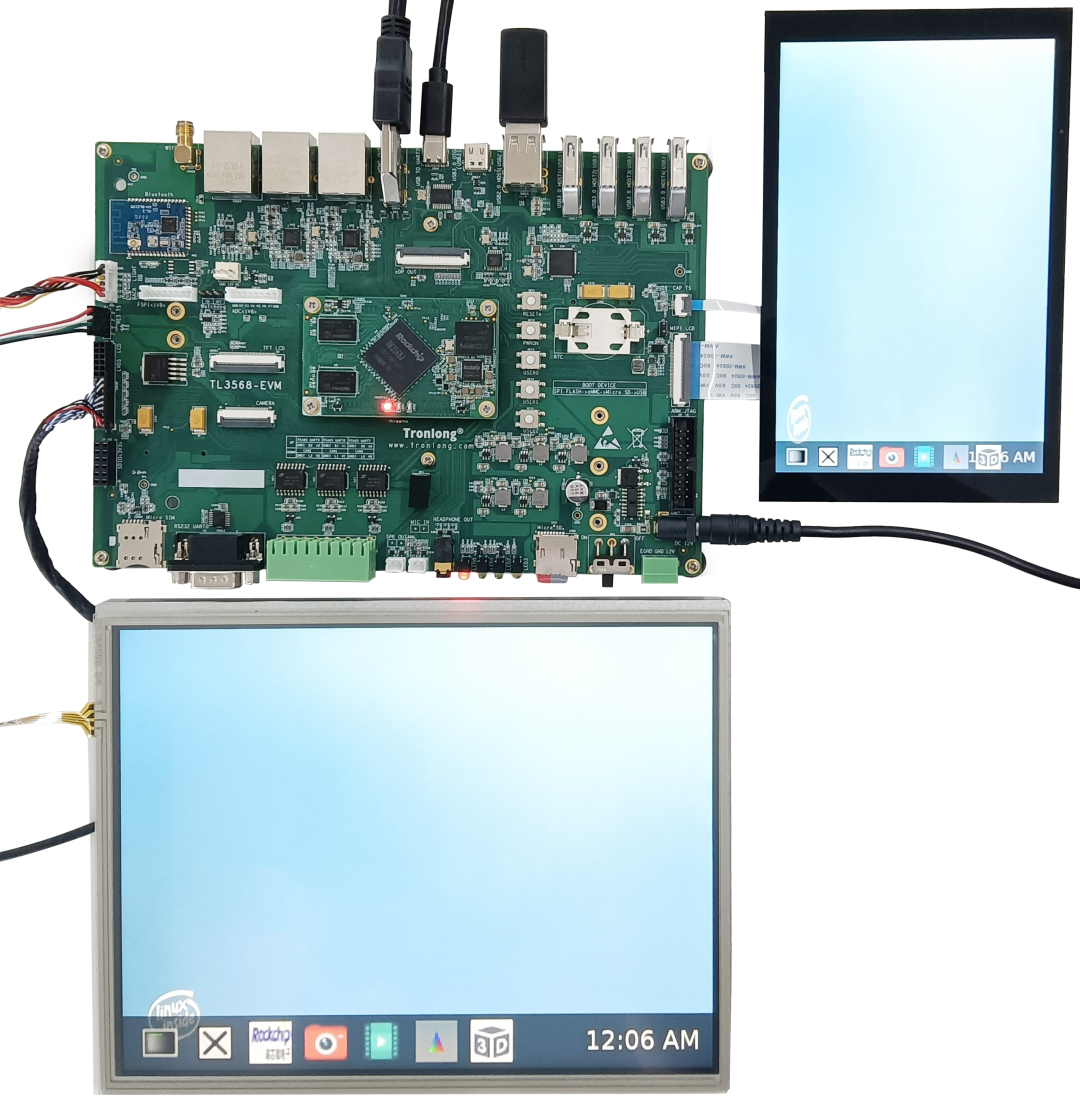

評估板上電啟動后，三個顯示屏將會默認顯示同一幀系統背景圖像，如下圖所示。

圖4 LVDS LCD與MIPI LCD顯示效果

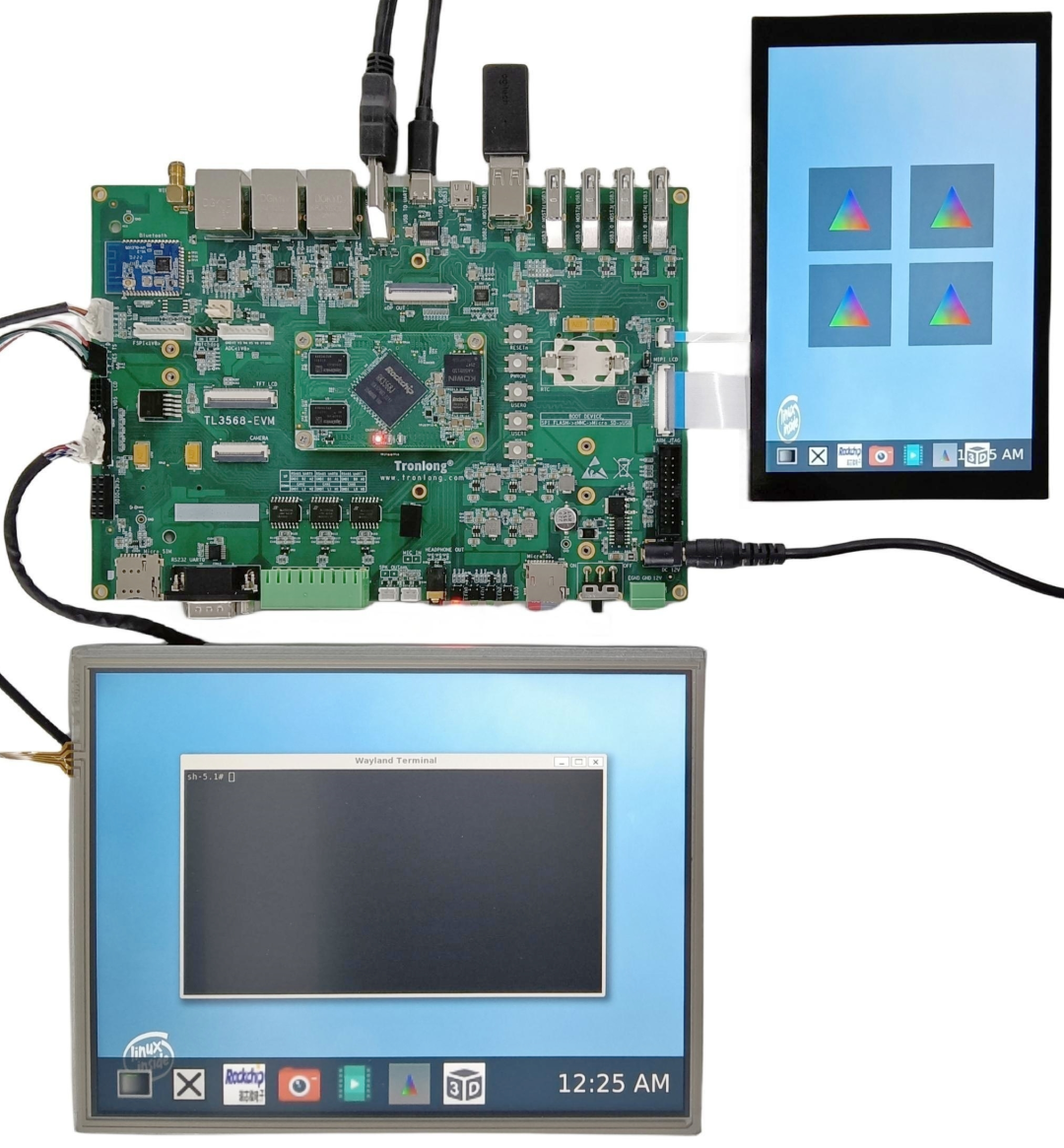

可通過鼠標分別點擊不同顯示屏下方的應用圖標顯示相關畫面，亦可通過鼠標拖動畫面至不同顯示屏，實現三屏異顯，如下圖所示。

圖5 LVDS LCD與MIPI LCD顯示效果

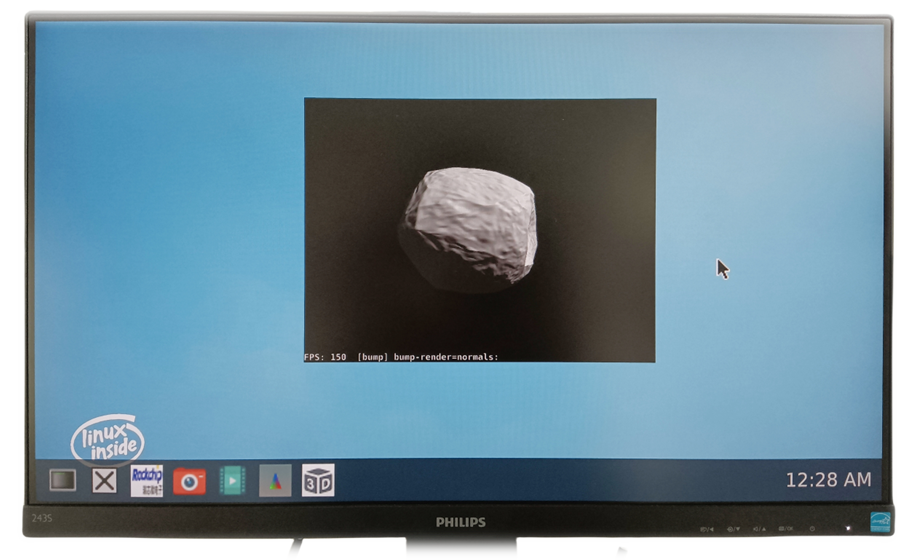

圖6 HDMI顯示效果

基于Qt的三屏異顯演示

案例說明

本章節使用led_control_multi_screen案例演示三屏異顯功能，可指定任一顯示屏上顯示LED控制按鈕圖像，并可通過點擊界面按鈕控制LED亮滅。

案例位于產品資料“4-軟件資料\Demo\qt-demos\”目錄下，其中案例src目錄下包含Qt工程源碼，bin目錄下包含ARM端Qt程序鏡像。

顯示屏校準說明

基于Qt案例的三屏異顯測試需進行LVDS顯示屏校準，校準完成可通過手動觸摸控制顯示界面。請將10.4英寸LVDS顯示屏（廠家：群創，型號：G104XC-L01）連接至評估板的LVDS LCD（顯示）、RES TS（觸摸）、BACK LIGHT(背光)接口，其余顯示接口不接入顯示屏

備注：目前僅LVDS LCD顯示屏需校準（MIPI LCD顯示屏無需校準），且僅支持單個顯示屏接入至評估板進行校準，若評估板連接多個顯示屏則無法正常校準

執行如下命令，設置LVDS LCD為主顯示，然后進行LVDS LCD屏校準

Target#echo "output:LVDS-1:primary" > /tmp/.weston_drm.conf //設置LVDS LCD為主顯示

圖7

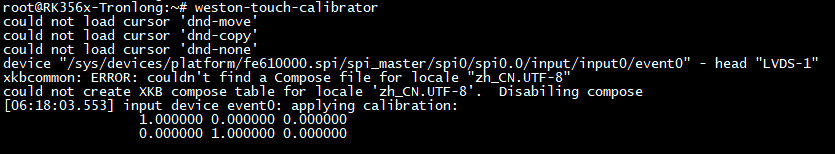

Target#weston-touch-calibrator

圖8

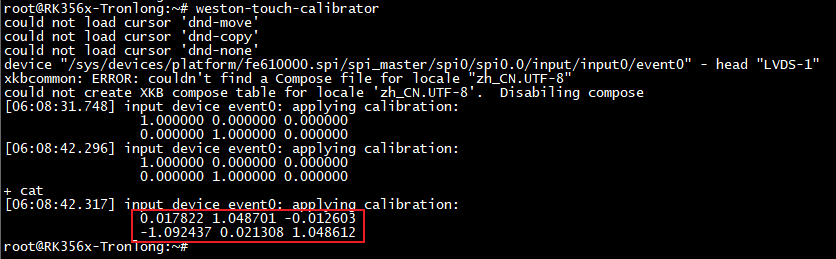

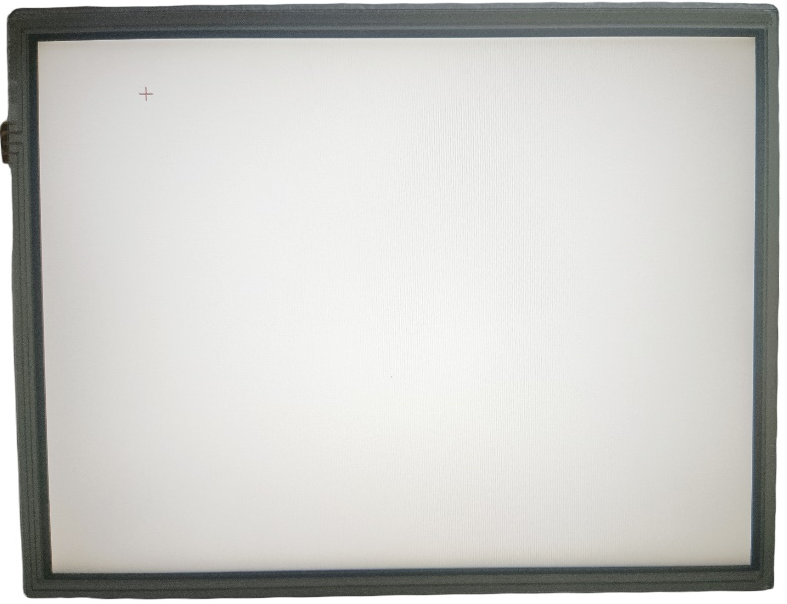

執行完命令后，進入如下顯示屏校準界面，根據提示點擊屏幕依次彈出的4個紅色校準點，校準完成后，校準界面會自動退出并打印校準數值。請記下校準數值，分別為：0.017822、1.048701、-0.012603、-1.092437、0.021308、1.048612。

圖9

圖10

LVDS顯示屏校準完成，請將評估板斷電，將評估板HDMI OUT接口連接至HDMI顯示屏，將7英寸MIPI顯示屏（型號：阿美林AML070WXII4006，分辨率：800x1280）連接至評估板的MIPI LCD（顯示）、CAP TS（觸摸）接口。將鼠標連接至評估板USB2.0 HOST(USB2)雙層任一接口。

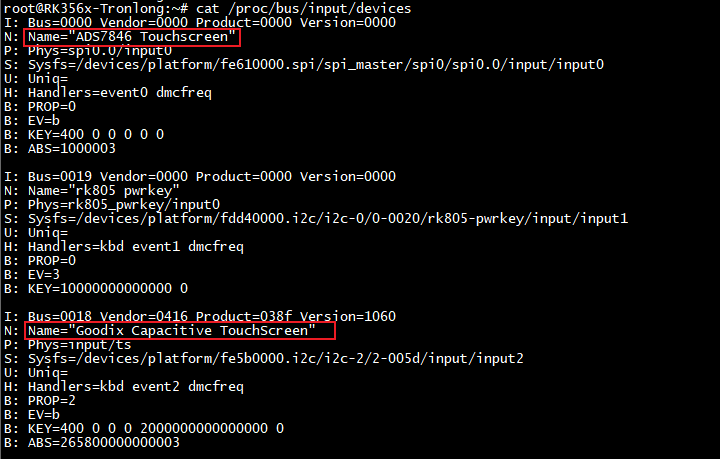

評估板重新上電，進入評估板文件系統，執行如下命令，查看評估板LVDS LCD與MIPI LCD的輸入與輸出設備名稱。其中"ADS7846 Touchscreen"為LVDS LCD輸入設備名稱，"card0-LVDS-1"為輸出設備名稱；"Goodix Capacitive TouchScreen"為MIPI LCD輸入設備名稱，"card0-DSI-1"為輸出設備名稱。

Target#cat /proc/bus/input/devices

Target#ls /sys/class/drm/

圖11

圖12

執行如下命令創建udev規則文件，寫入相關內容綁定輸入與輸出設備。第一條語句為LVDS LCD的輸入與輸出設備綁定，其中"0.017822 1.048701 -0.012603 -1.092437 0.021308 1.048612"為LVDS LCD校準時獲取的數據；第二條語句為MIPI LCD的輸入與輸出設備綁定，由于MIPI LCD不需要校準，因此無需綁定校準數據。

Target#vi /lib/udev/rules.d/99-weston-touch-calibrator.rules

圖13

圖14

udev規則文件內容如下：

ATTRS{name}=="ADS7846 Touchscreen",ENV{WL_OUTPUT}="LVDS-1",ENV{LIBINPUT_C

ALIBRATION_MATRIX}="0.017822 1.048701 -0.012603 -1.092437 0.021308 1.048612"

ATTRS{name}=="Goodix Capacitive TouchScreen",ENV{WL_OUTPUT}="DSI-1"

執行如下命令，刪除weston-calibration.sh配置文件，并斷電重新啟動評估板。

Target#rm /etc/profile.d/weston-calibration.sh

Target#sync

圖15

案例測試

本次測試使用系統默認的tl3568-evm.dts設備樹文件，支持HDMI（主屏） + LVDS LCD（副屏） + MIPI LCD（副屏）三屏顯示方案。請將案例bin目錄下的led_control_multi_screen可執行程序拷貝至評估板文件系統root目錄下，執行如下命令設置LVDS LCD顯示Qt界面。

Target#./led_control_multi_screen 0

參數解析：

0：表示指定LVDS LCD顯示。

1：表示指定HDMI顯示。
