【經典回顧】基于AD9361+ ZYNQ軟件無線電平臺的設計與實現
2022/09/23
本文講解基于ADI AD9361模塊AD-FMCOMMS3-EBZ和創龍科技Zynq-7045/7100評估板搭建AD9361 RF(Radio Frequency)收發測試平臺，實現QPSK(Quadrature Phase Shift Keying)數字調制和FM(Frequency Modulation)收聽。

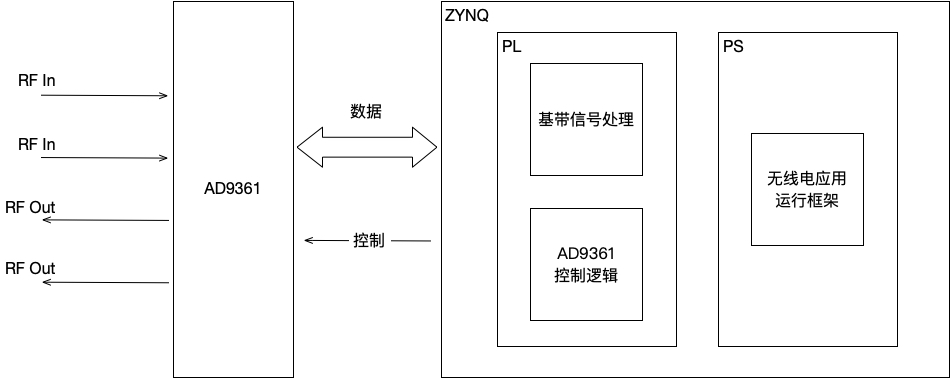

1 方案框圖
圖1
2 硬件平臺
2.1 Zynq-7045/Zynq-7100評估板
創龍科技TLZ7xH-EVM是一款基于Xilinx Zynq-7000系列XC7Z045/XC7Z100高性能處理器設計的高端異構多核SoC評估板，處理器集成PS端雙核ARM Cortex-A9 + PL端Kintex-7架構28nm可編程邏輯資源，評估板由核心板與評估底板組成。核心板經過專業的PCB Layout和高低溫測試驗證，穩定可靠，可滿足各種工業應用環境。
評估板接口資源豐富，引出雙路千兆網口、四路SFP+光口、CameraLink、HDMI、FMC HPC、GTX、PCIe、USB、Micro SD等接口，方便用戶快速進行產品方案評估與技術預研。

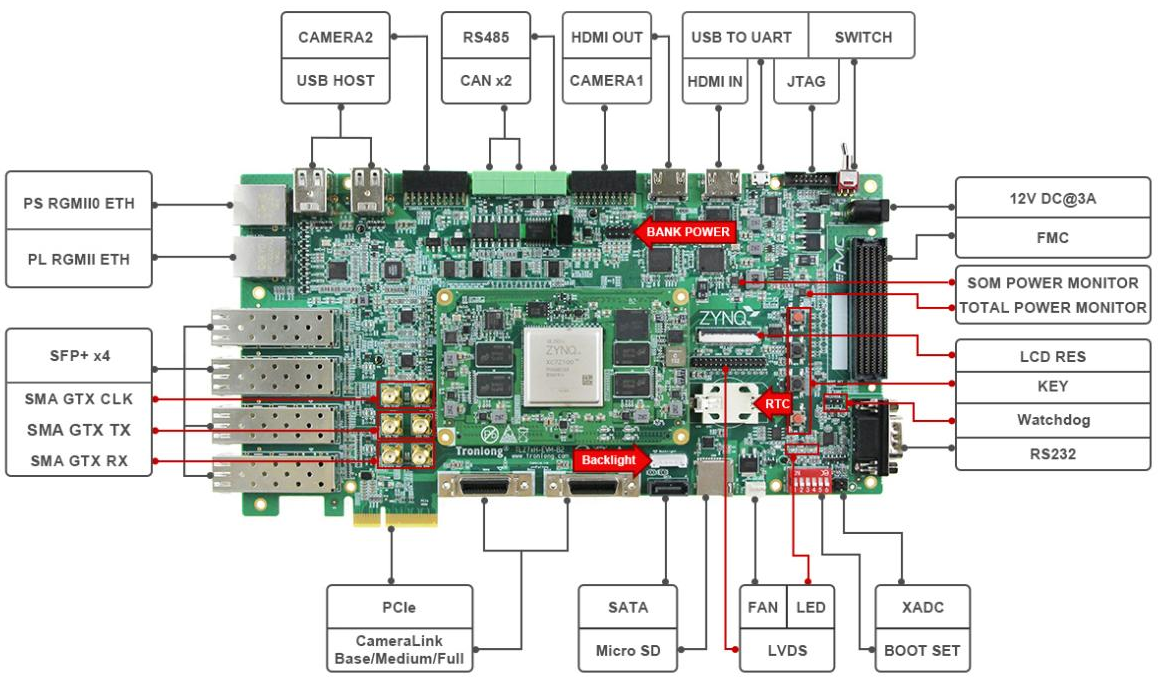

圖 2 TLZ7xH-EVM評估板
產品資料（用戶手冊、核心板硬件資料、產品規格書）
點擊下方圖片或掃碼下載！
備注：案例源碼需購買評估板和模塊后提供。
2.2 AD9361軟件無線電模塊

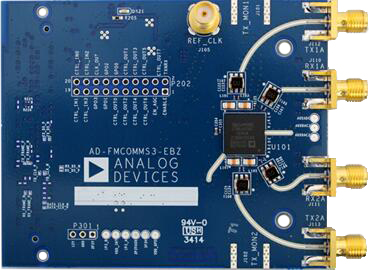

圖 3 AD9361軟件無線電模塊（AD-FMCOMMS3-EBZ）

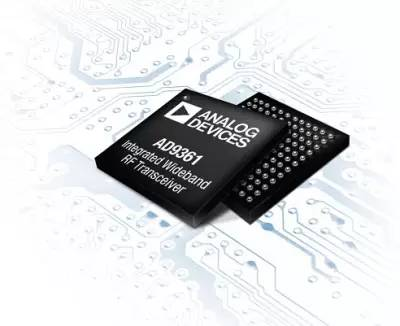

AD9361是一款用于SDR架構的高性能、高度集成的RF收發器IC，適合無線通信基礎設施、防務電子系統、RF測試設備和儀器，以及通用軟件定義無線電平臺等應用。該器件集RF前端與靈活的混合信號基帶部分為一體，集成頻率合成器，為處理器或FPGA提供可配置數字接口，高度可編程性和寬帶能力使其成為多種收發器應用的理想選擇。
圖 4
3 案例測試
3.0.1 QSPK數字調試測試

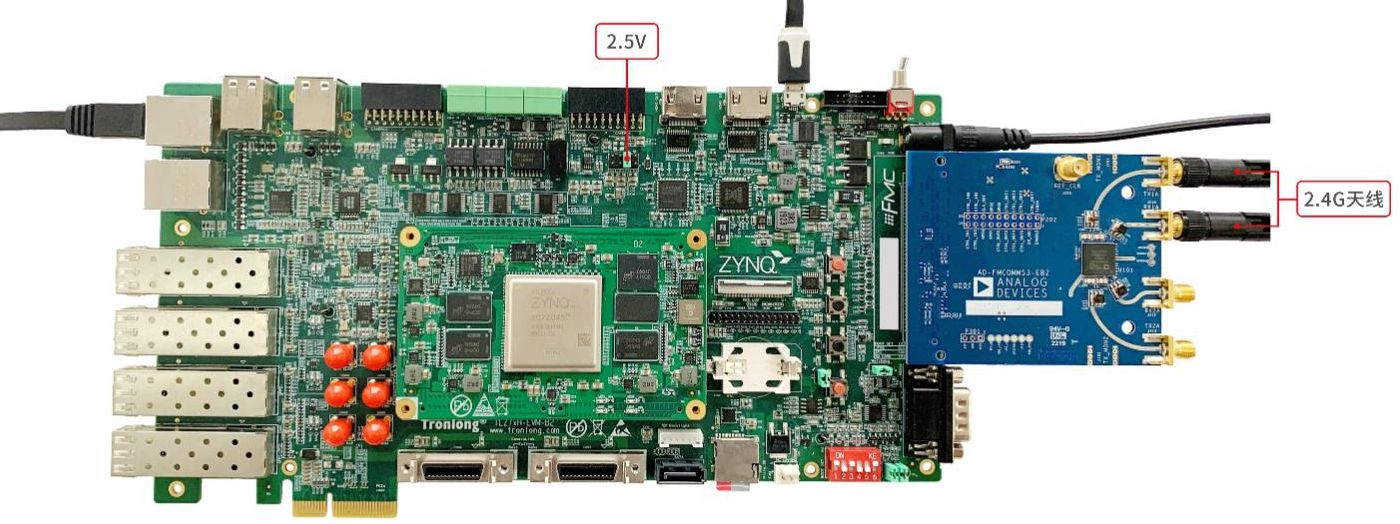

將AD-FMCOMMS3-EBZ模塊的TX1A、RX1A分別連接2.4G天線，并將模塊連接至評估板FMC接口，評估板J1跳線帽選擇2.5V檔位，以配置FMC IO的BANK電壓為2.5V，同時使用網線將評估板和Ubuntu上位機連接至同一個路由器。
圖 5
測試現象

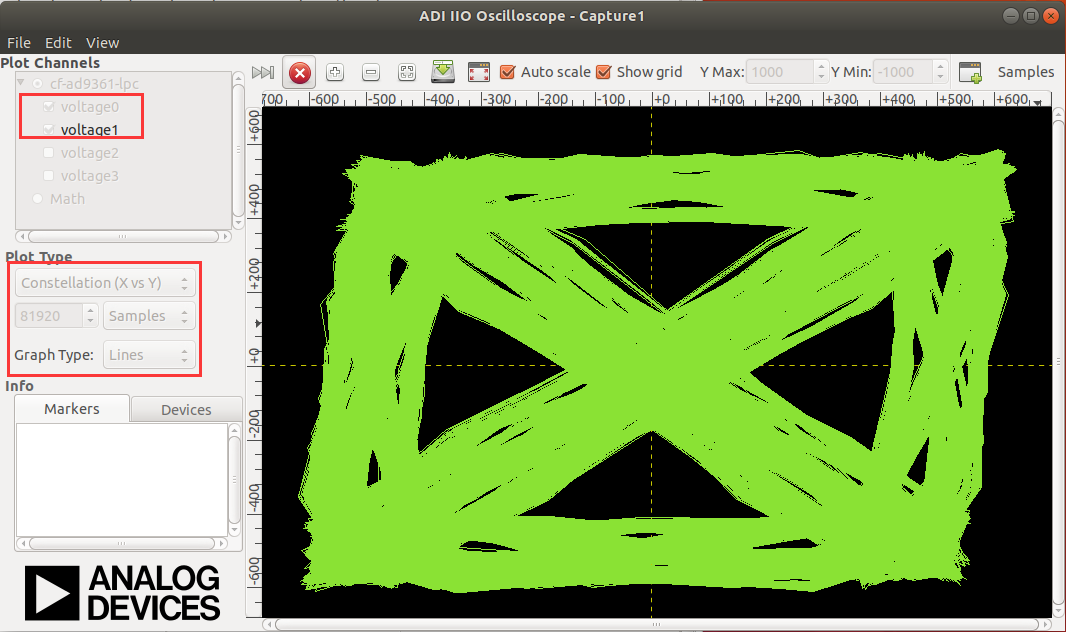

（1）線狀形式星座圖
圖 6

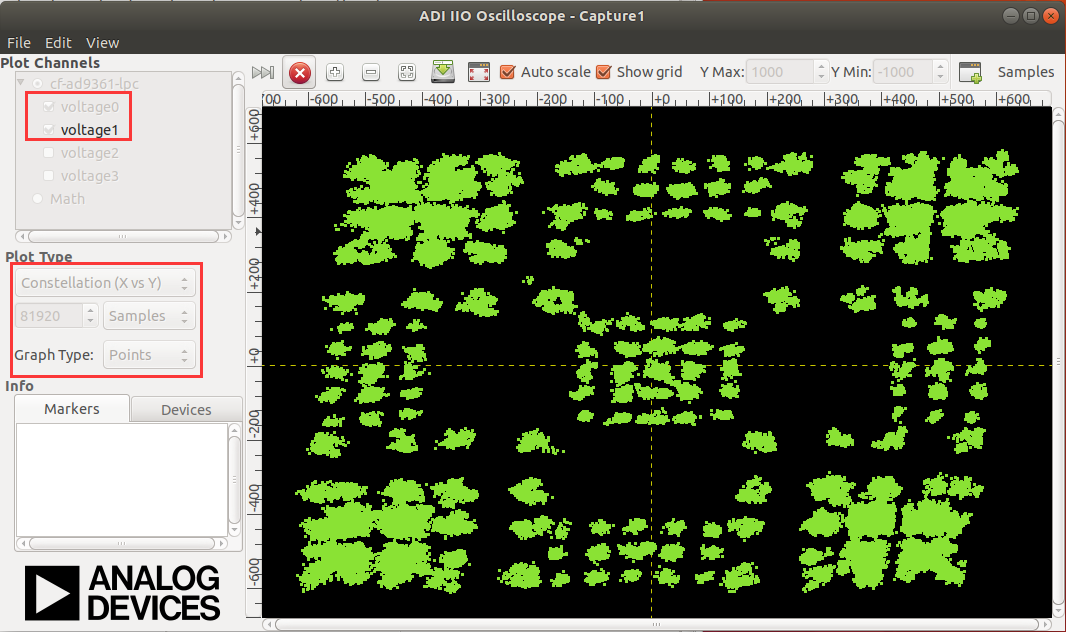

（2）點狀形式星座圖。
圖 7
可通過調節天線位置觀察到星座圖的變化。
3.0.2 FM收聽測試

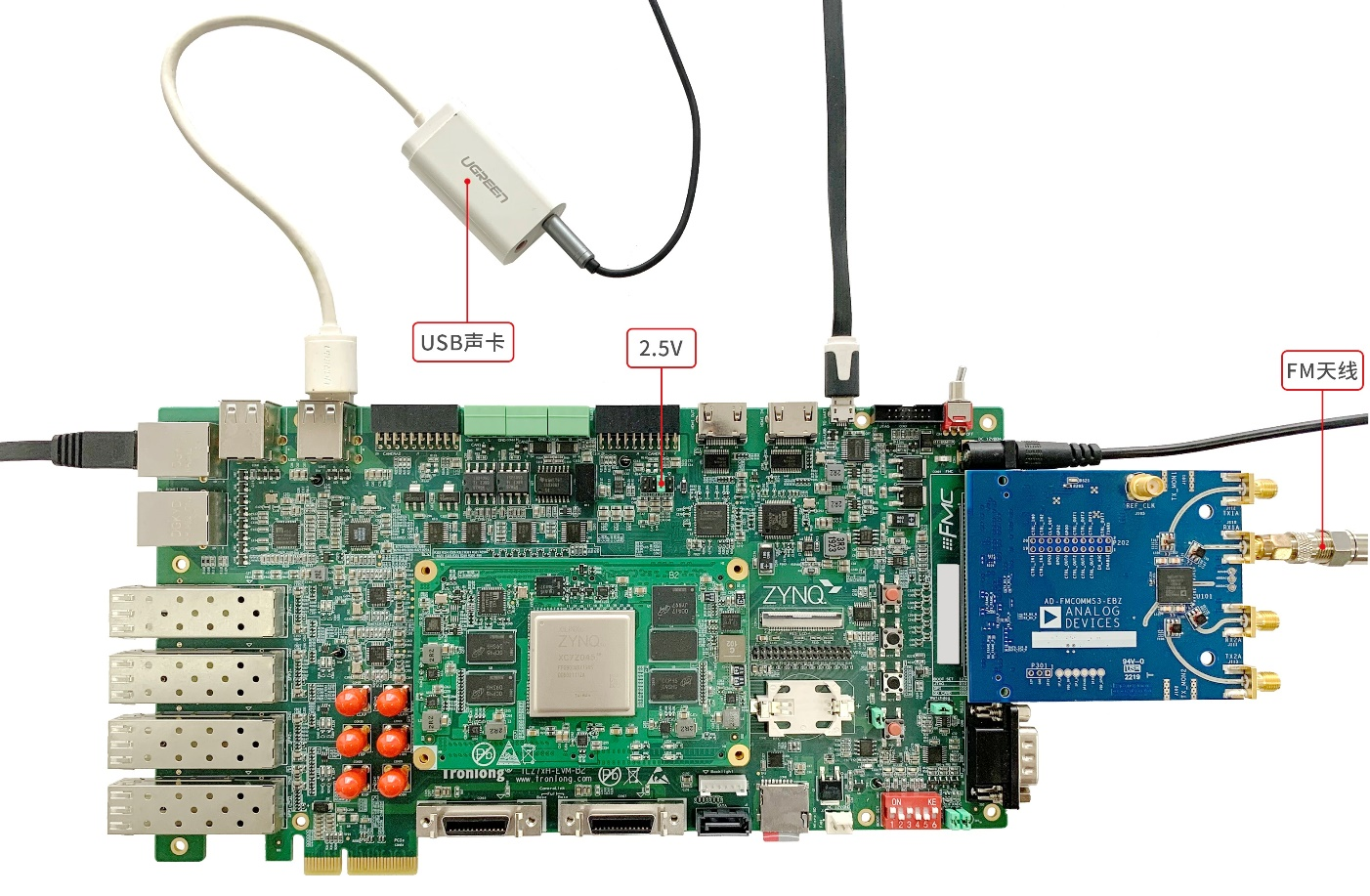

將AD-FMCOMMS3-EBZ模塊的RX1A連接FM天線，并將模塊連接至評估板FMC接口，評估板J1跳線帽選擇2.5V檔位，以配置FMC IO的BANK電壓為2.5V，同時使用網線將評估板和Ubuntu上位機連接至同一個路由器。將USB聲卡連接評估板USB HOST接口，并將耳機連接USB聲卡的音頻輸出端。
圖 8
具體案例操作步驟，
點擊或掃描下方二維碼下載查看用戶手冊
