TI C6678 + Xilinx Kintex-7作為DSP+FPGA架構的經典組合，憑借FPGA的高速采集和DSP的高性能算法處理完美結合的特性，一直被廣泛應用于視頻追蹤、圖像處理、軟件無線電、雷達探測、光電探測、水下探測以及定位導航等嵌入式應用場景。

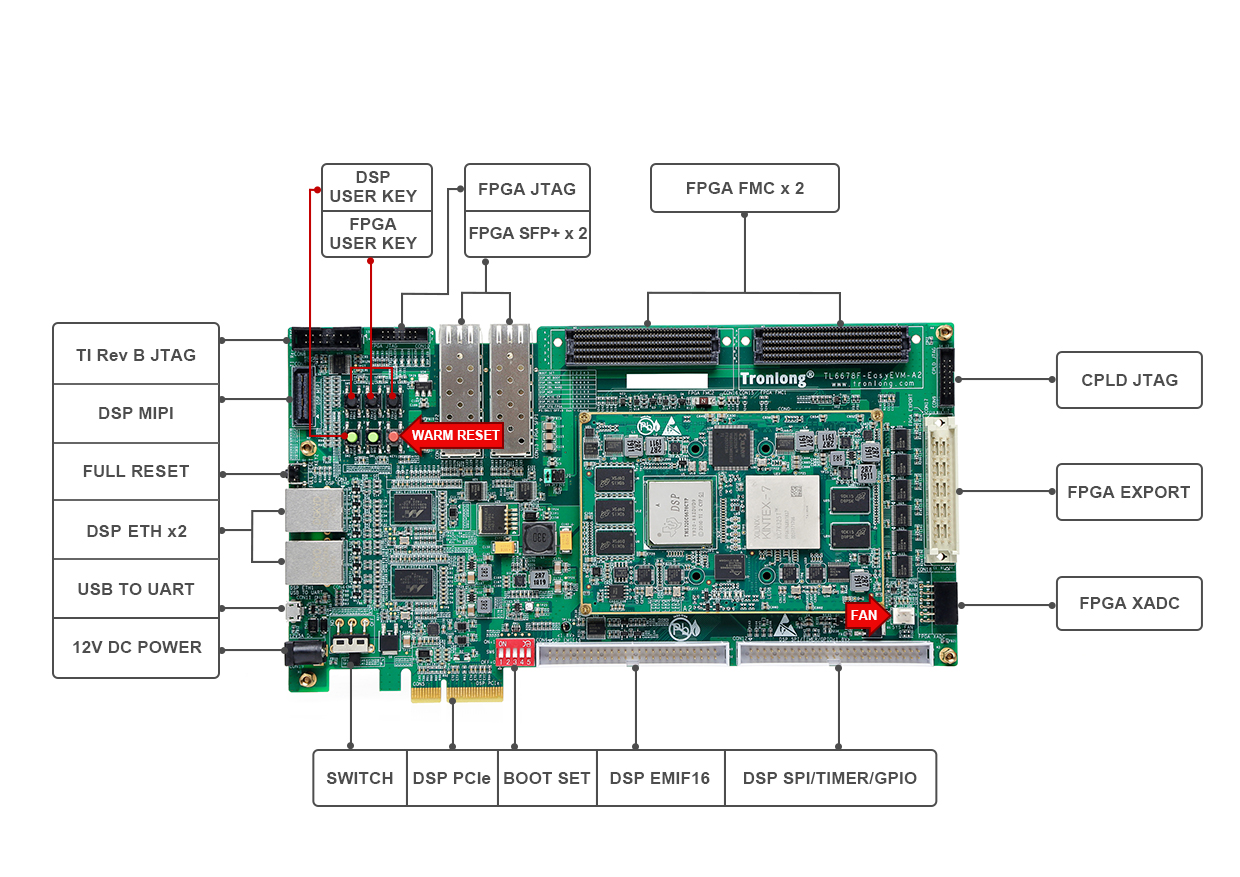

創龍科技基于TI C6678 + Xilinx Kintex-7設計的TL6678F-EasyEVM評估板，由核心板與底板組成。核心板內部DSP與FPGA通過SRIO、EMIF16、I2C通信總線連接。評估板引出雙路FMC、雙路SFP+光口、雙路千兆網口、PCIe等高速通信接口，方便用戶快速進行產品方案評估與技術預研。

本文基于TL6678F-EasyEVM評估板介紹六大經典視頻、高速AD采集處理案例，包含CameraLink/SDI/PAL/HDMI視頻采集處理開發案例、AD9361/AD9613高速AD采集處理開發案例。

點擊或長按下方二維碼下載！

案例一：AD9361軟件無線電案例


1 案例說明

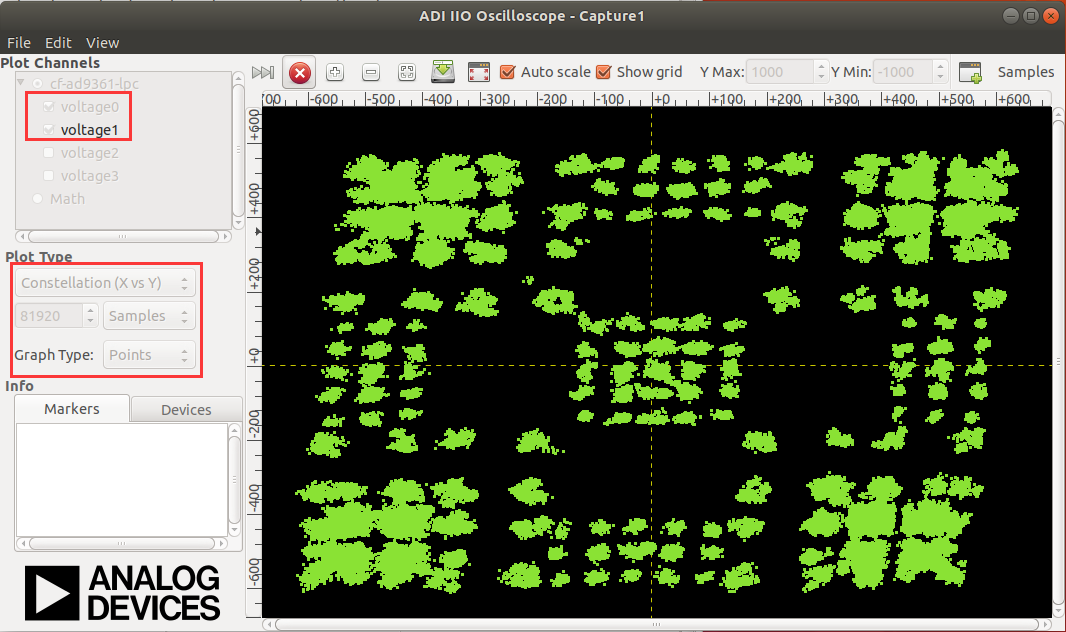

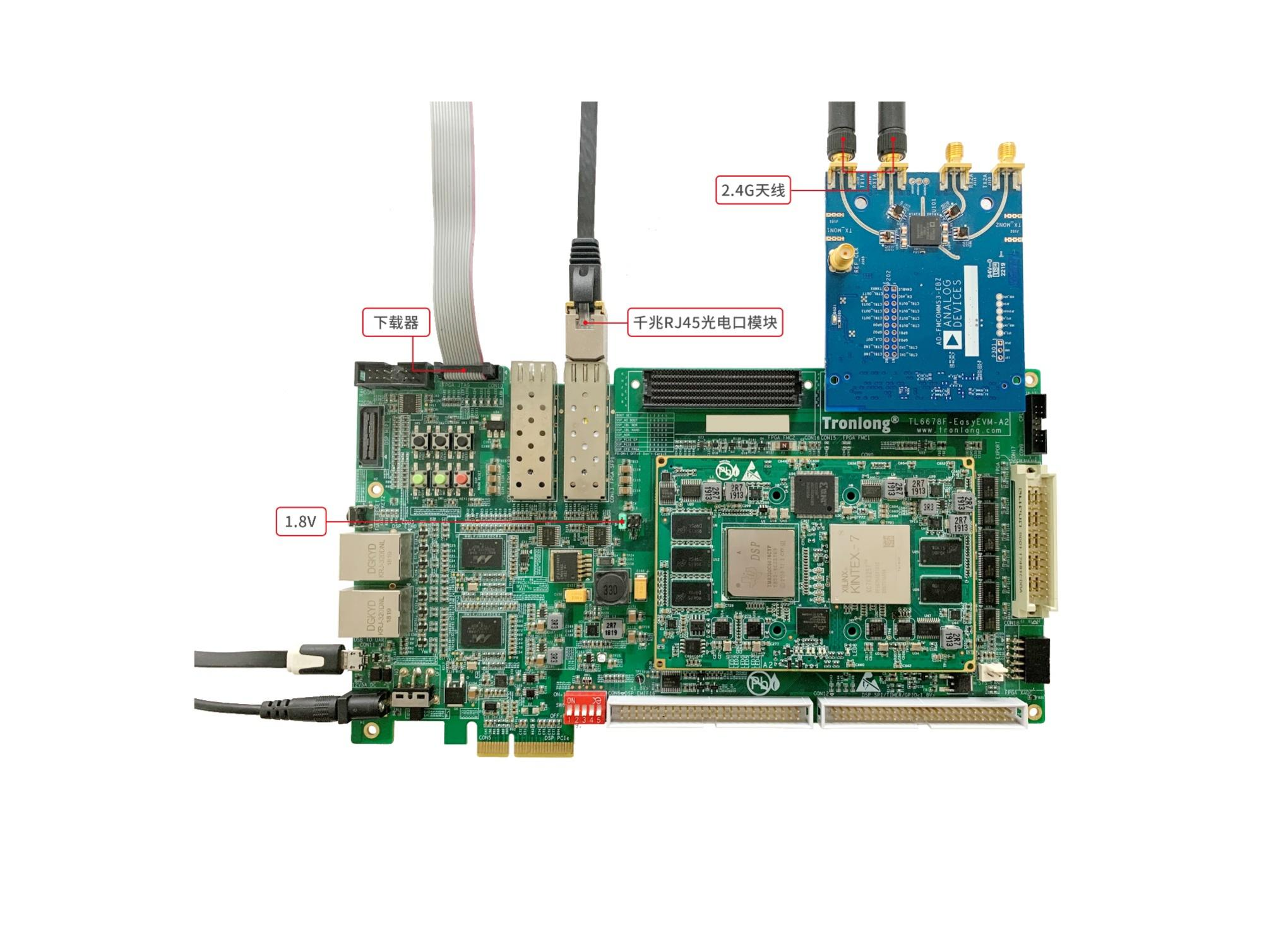

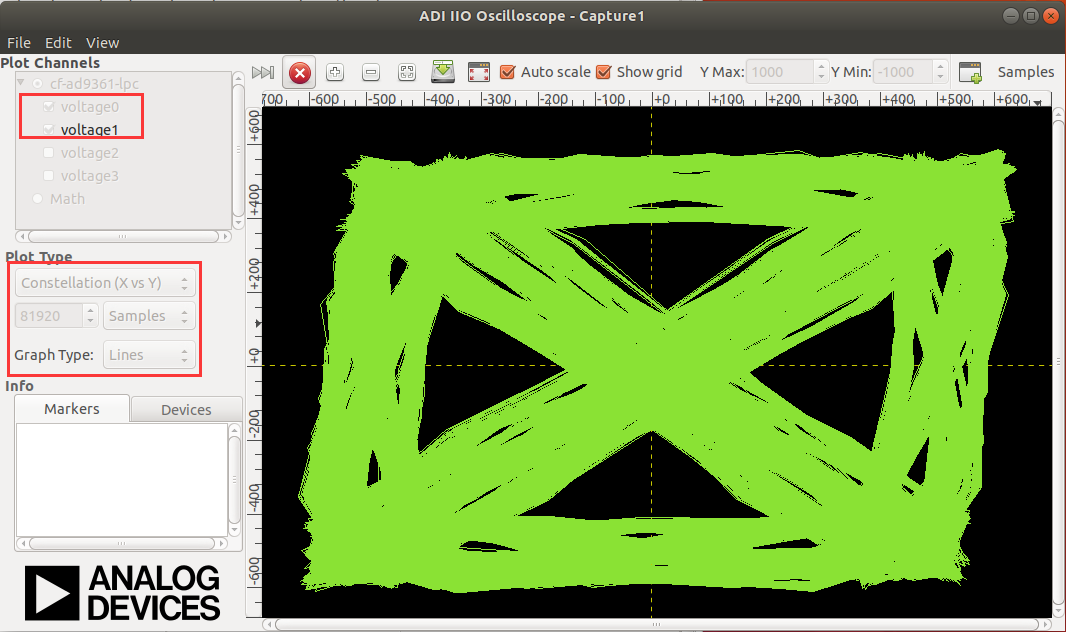

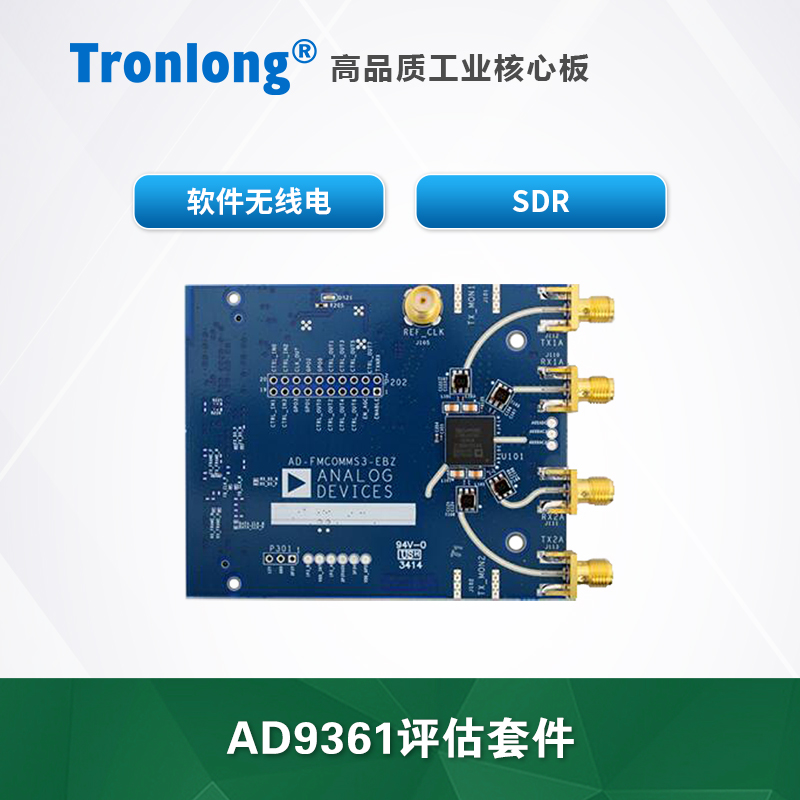

本案例基于ADI AD9361模塊AD-FMCOMMS3-EBZ和創龍科技TL6678F-EasyEVM評估板搭建AD9361 RF(Radio Frequency)收發測試平臺，實現QPSK(Quadrature Phase Shift Keying)數字調制。AD-FMCOMMS3-EBZ模塊開發官方參考鏈接：https://wiki.analog.com/resources/eval/user-guides/ad-fmcomms3-ebz。

2 案例測試

案例二：AD9613高速AD采集處理案例

1 案例說明

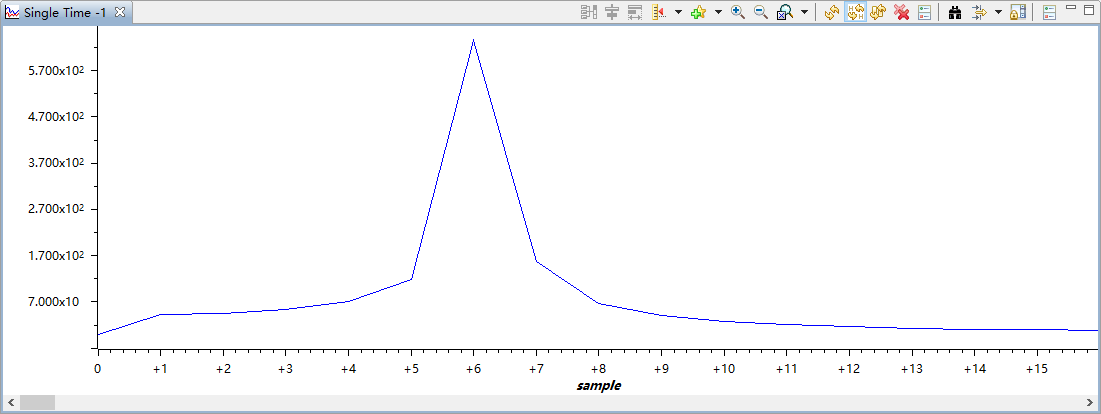

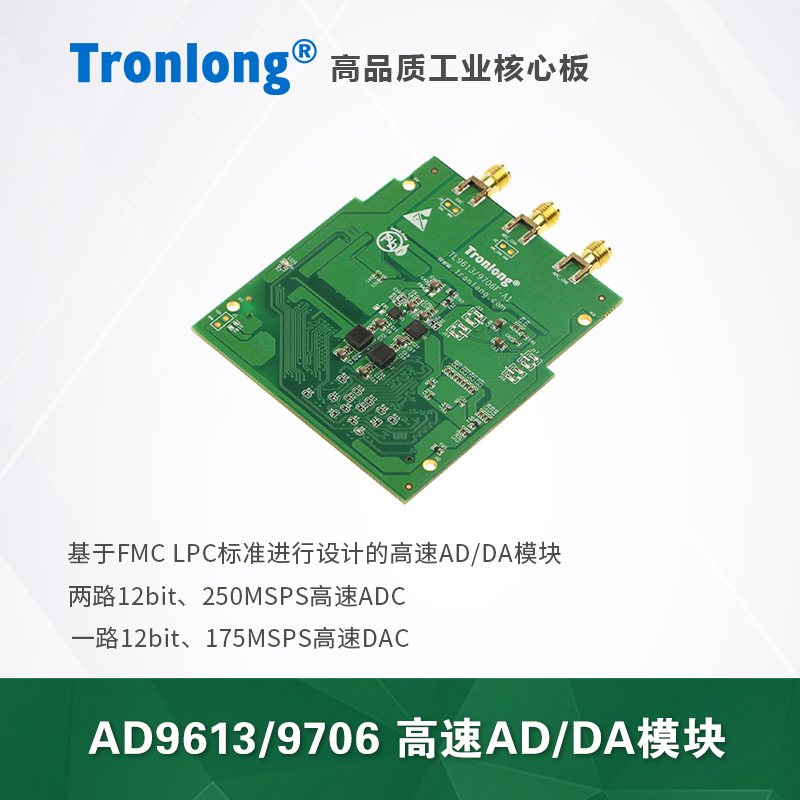

案例功能：FPGA端通過AD9613以250MSPS速率采集AD數據后，將數據通過SRIO總線傳輸至DSP端進行FFT算法處理。

FPGA端作為SRIO Initiator，DSP端作為SRIO Target。FPGA端通過SRIO SWRITE方式將數據傳輸至DSP端的0x0C3F0000地址空間，單次傳輸數據量為16KByte，每傳輸16KByte數據就發送一個DOORBELL信息。DSP端響應DOORBELL信息后，使用C66xx_0~C66xx_7進行FFT算法處理。


AD9613采樣雙通道12bit數據，由于傳輸時將12bit數據按照16bit進行發送，因此實際發送數據量為16bit x 2 x 250MSPS = 8Gbps。

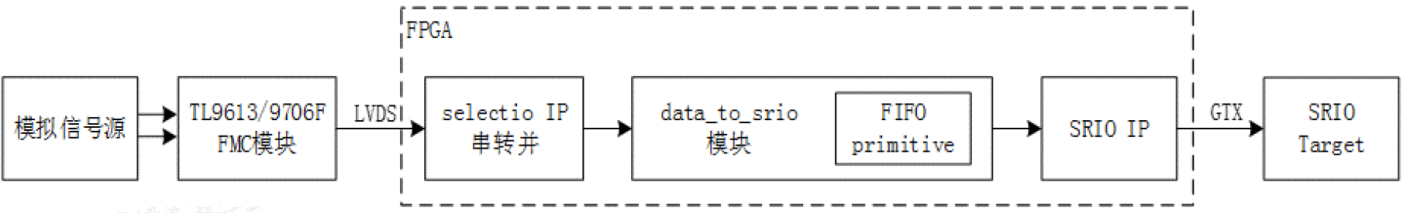

圖 6 FPGA端程序功能框圖

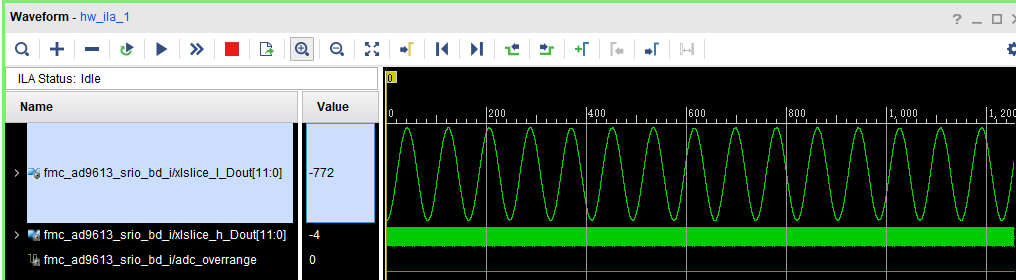

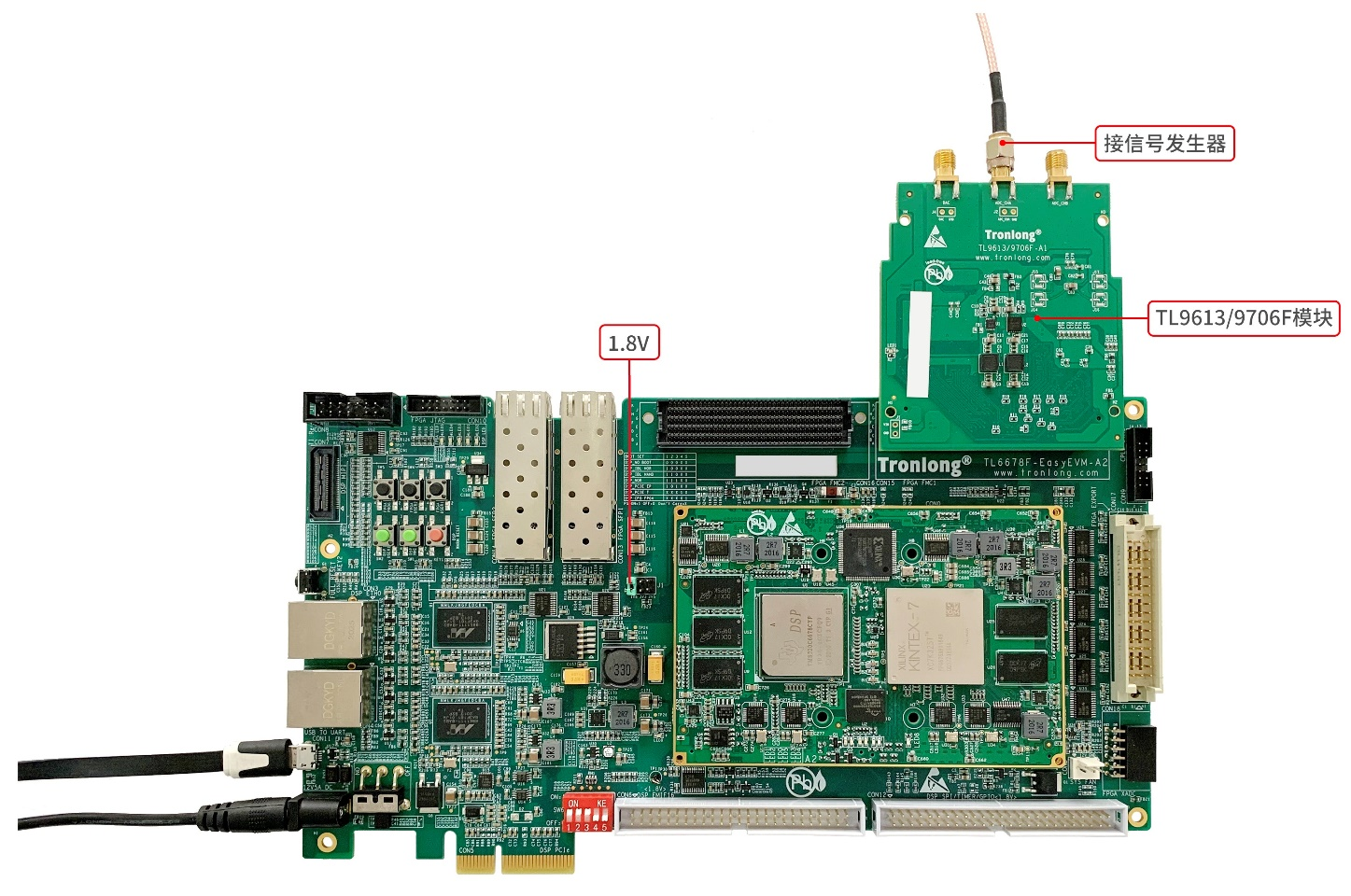

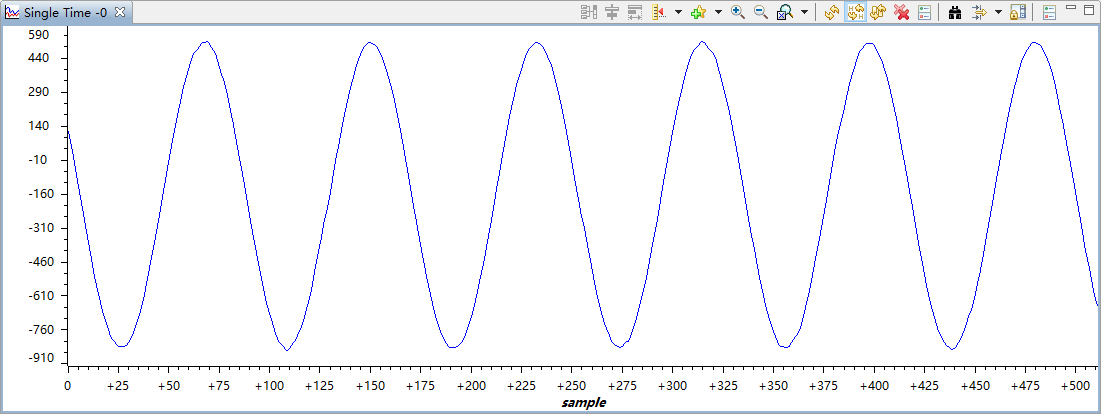

2 案例測試

案例三：CameraLink視頻采集處理


1 案例說明

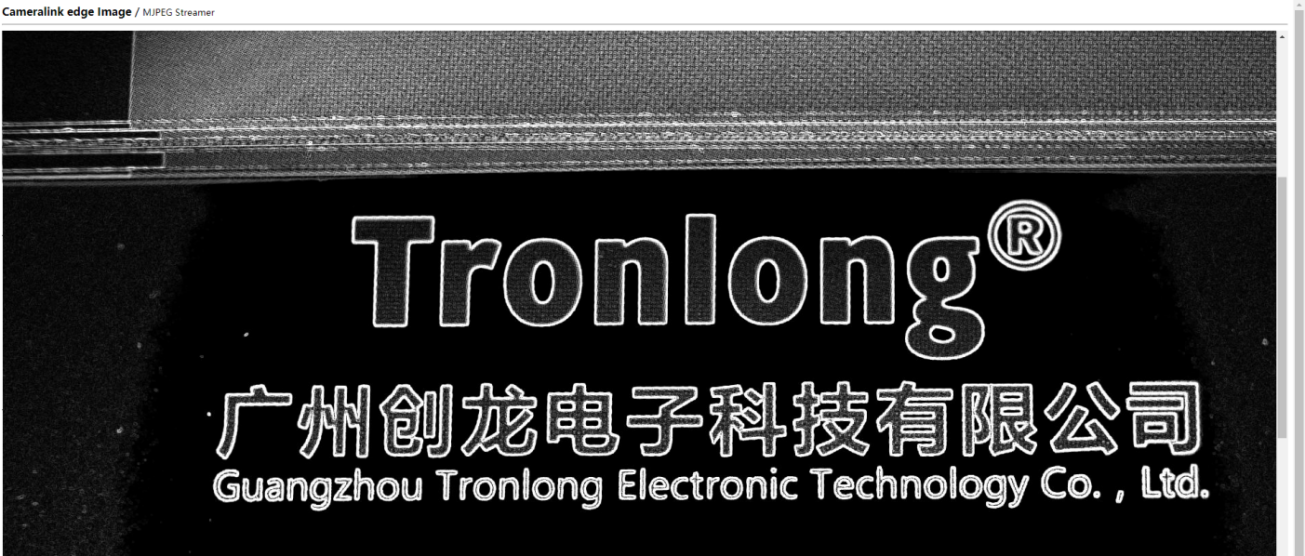

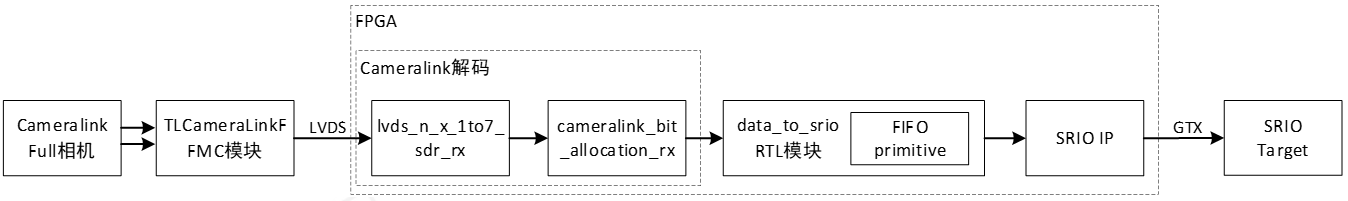

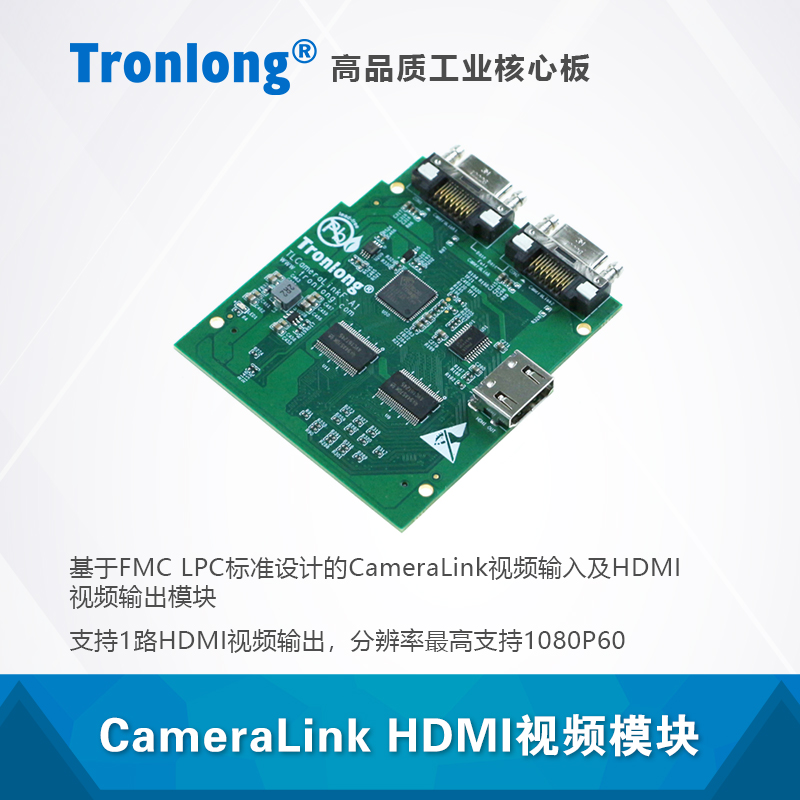

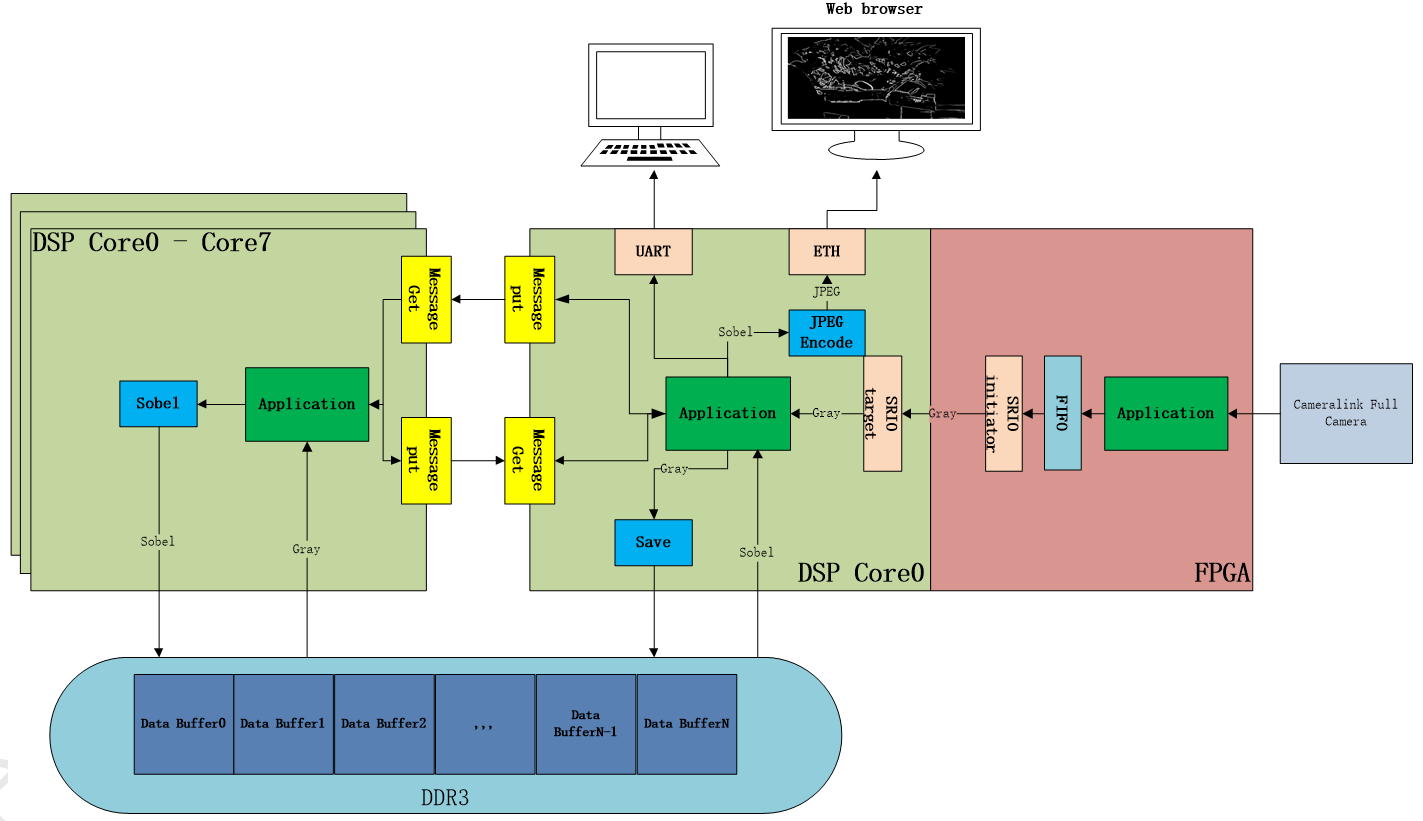

FPGA端通過FMC視頻模塊TLCameraLinkF的CameraLink接口進行分辨率為2560 x 2048的視頻采集，再經過SRIO總線將視頻數據傳輸至DSP端進行Sobel（邊緣檢測）算法處理，然后將經處理后的圖像通過網頁進行顯示。

FPGA端作為SRIO Initiator，DSP端作為SRIO Target。FPGA端通過SRIO SWRITE和乒乓方式，將數據傳輸至DSP端的0x90000000和0x90500000的DDR地址空間。

案例使用北京微視的黑白CameraLink相機RS-A5241-CM107-S00，分辨率為2560 x 2048，幀率為107，灰度輸出，每個像素8bit，則數據量為2560 x 2048 x 107 x 8 = 4487905280 ≈ 4.5Gbps。案例使用SRIO的兩個Lanes，每個Lane傳輸速率為5Gbps，總數據有效帶寬為5Gbps x 2 x 80% = 8Gbps。

2 案例測試

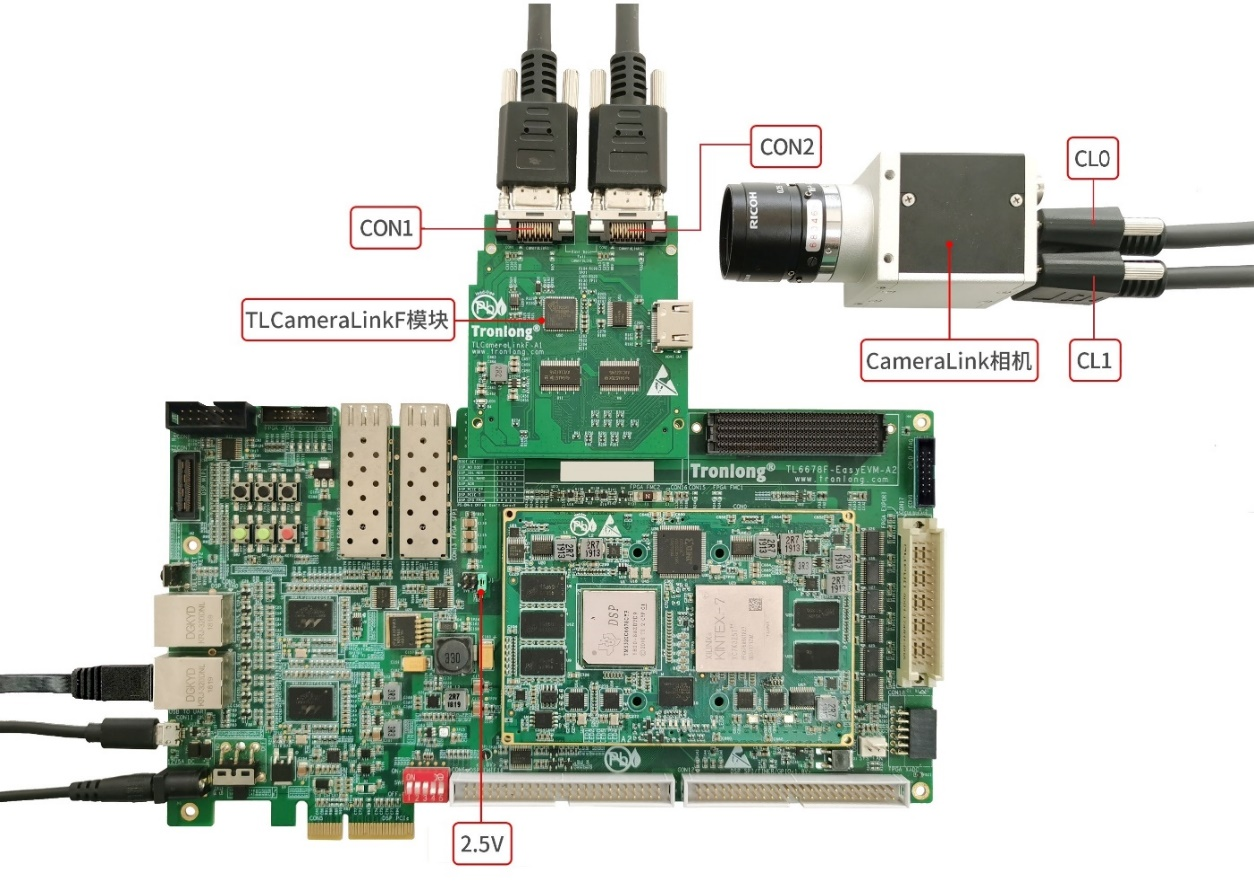

圖 15 硬件連接

案例四：SDI視頻采集處理


1 案例功能

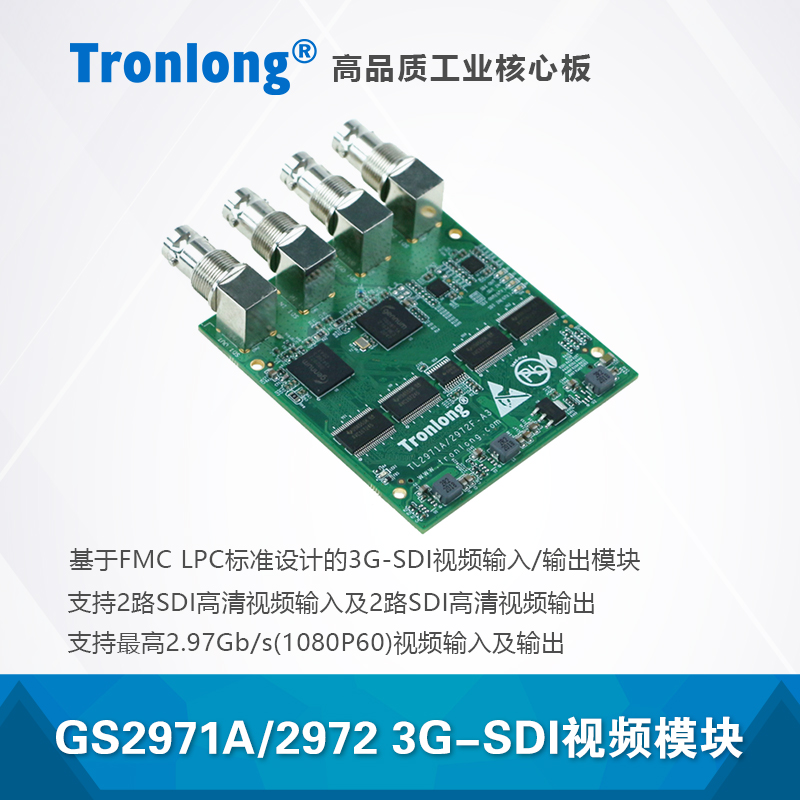

案例功能：評估板通過FMC視頻模塊TL2971A/2972F的SDI IN接口進行1080P60視頻采集，并通過TL2971A/2972F模塊的SDI OUT接口將采集到的視頻進行輸出。

2 操作說明

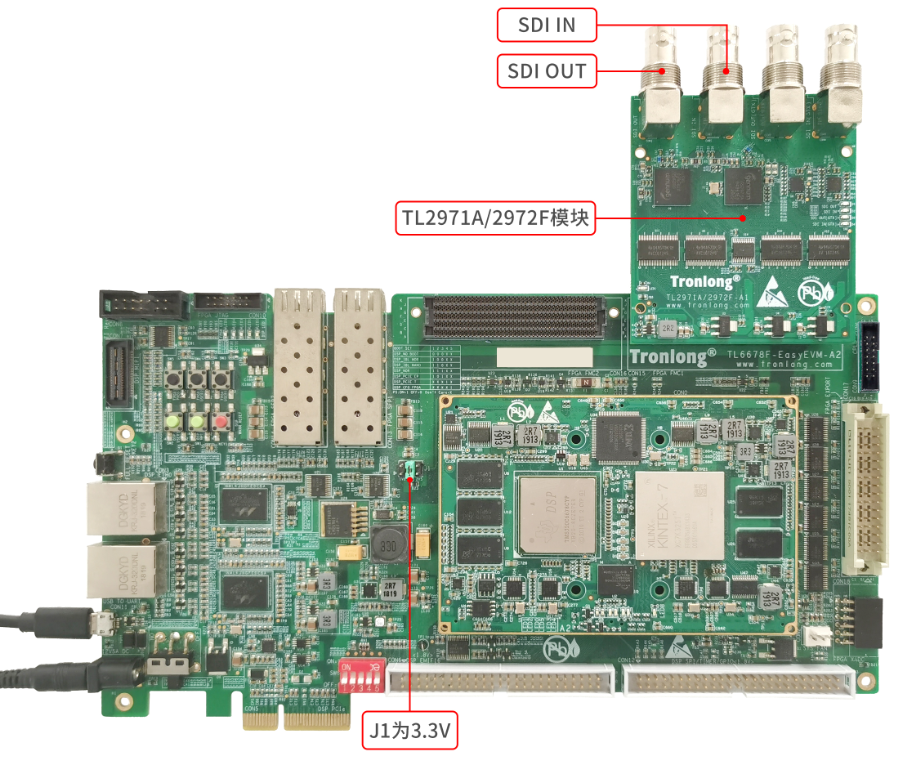

請將創龍科技的TL2971A/2972F模塊連接至評估板FMC1接口，評估板J1跳線帽選擇3.3V檔位，以配置FMC IO的BANK電壓為3.3V。

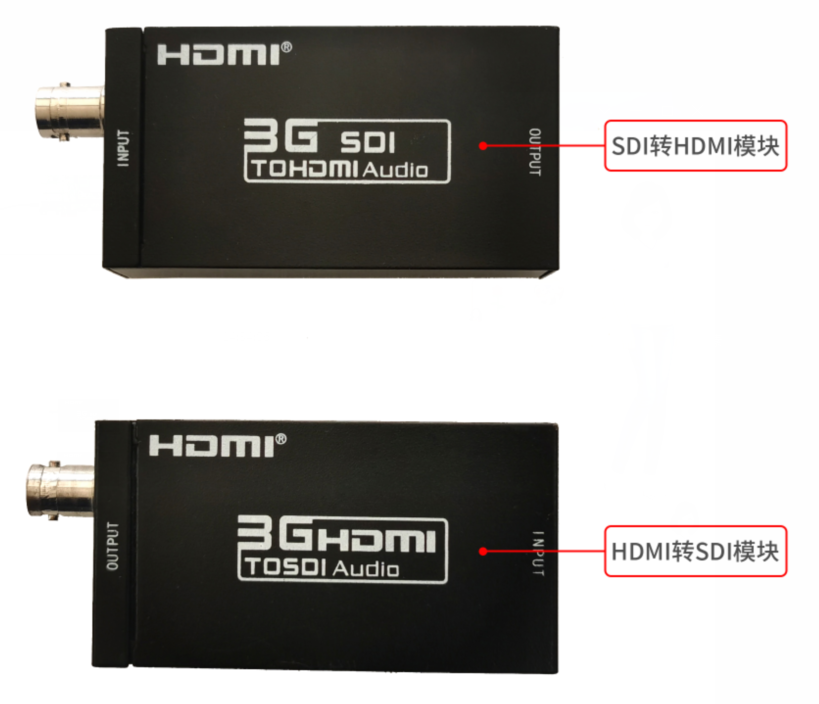

準備一臺擁有HDMI OUT接口的PC機（例如筆記本），通過HDMI數據線將PC機HDMI OUT接口連接至HDMI轉SDI模塊（廠家：玩視，型號：3G HDMI TO SDI Audio）INPUT接口，PC機HDMI OUT接口用作圖像輸出。通過SDI數據線將TL2971A/2972F模塊的SDI IN接口連接至HDMI轉SDI模塊的OUTPUT接口。

通過SDI數據線將TL2971A/2972F模塊的SDI OUT接口連接至SDI轉HDMI模塊（廠家：玩視，型號：3G SDI TO HDMI Audio）的INPUT接口，再通過HDMI數據線將一臺HDMI顯示屏連接至SDI轉HDMI模塊的OUTPUT接口，HDMI顯示屏用作圖像顯示。

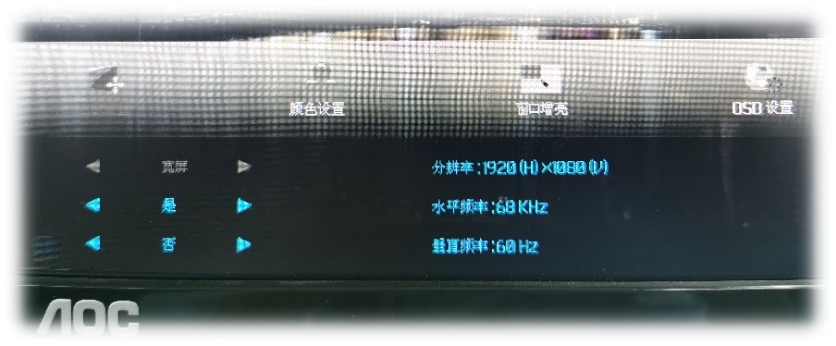

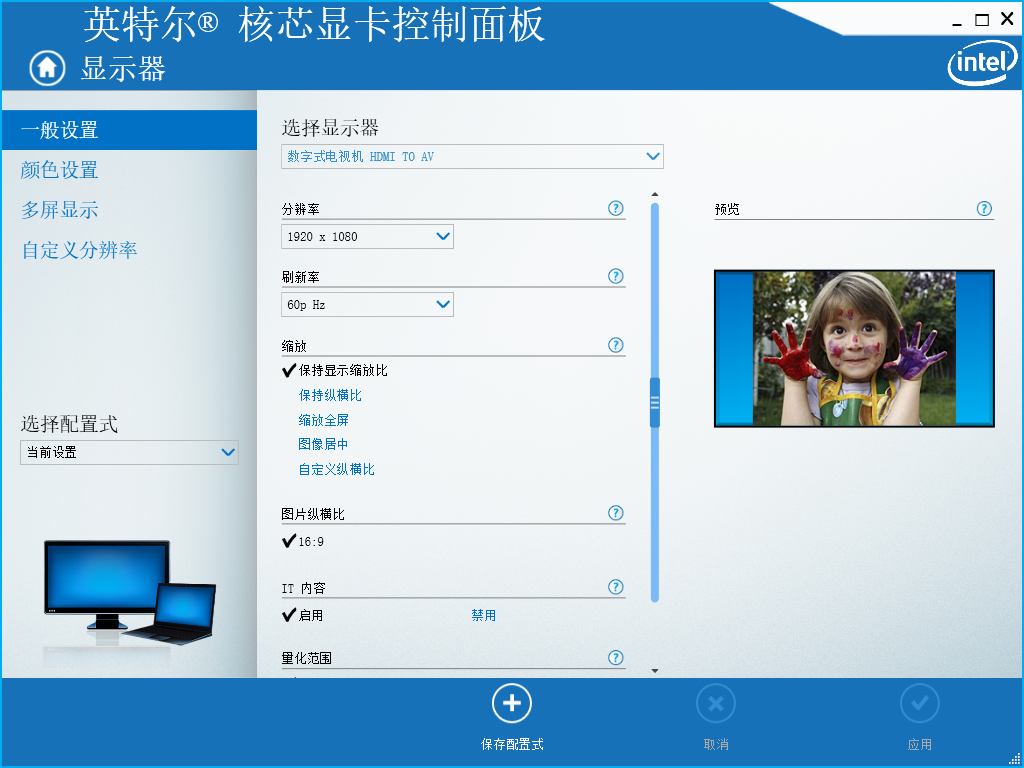

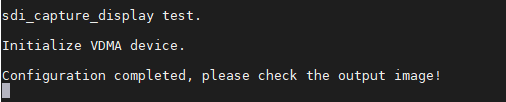

請運行程序，即可看到串口調試終端打印如下信息，然后在PC機的顯卡設置（或圖形屬性）中，按照下圖設置HDMI分辨率為1920 x 1080、刷新率為60pHz。

圖 20

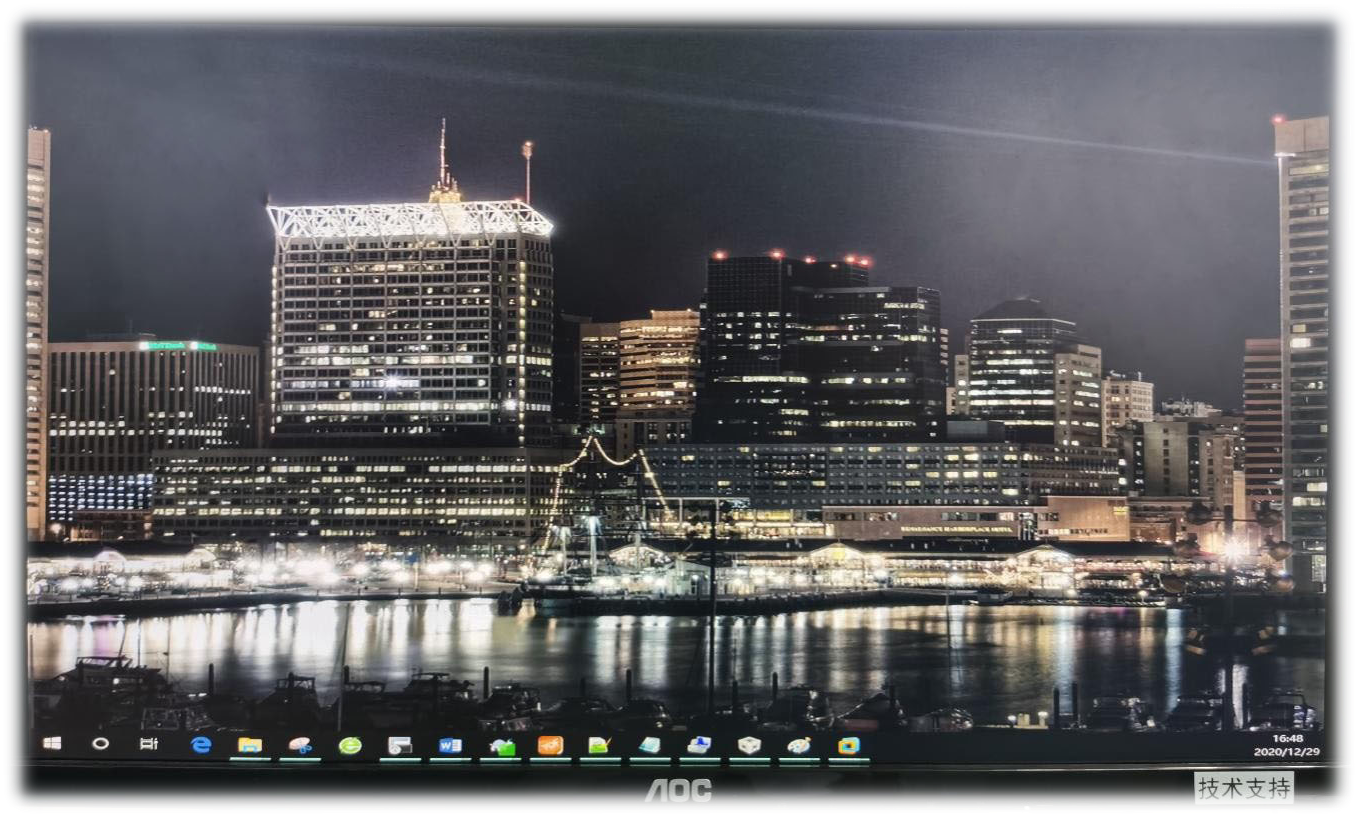

此時，HDMI顯示屏將顯示PC機HDMI OUT接口輸出的圖像。

案例五：HDMI視頻采集處理

1 案例功能

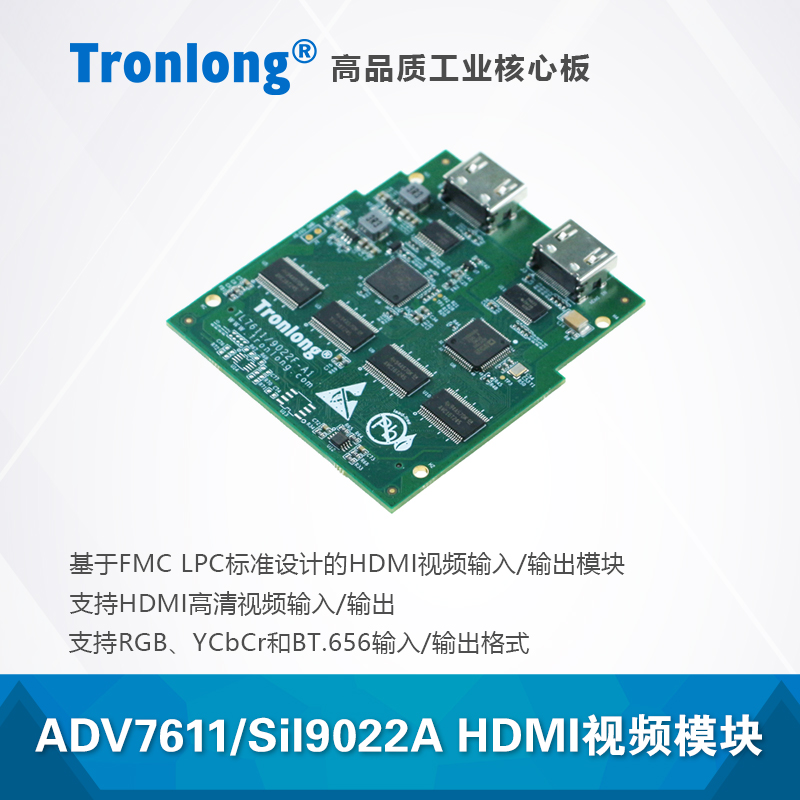

案例功能：評估板通過FMC視頻模塊TL7611/9022F的HDMI IN接口進行1080P60視頻采集，并通過TL7611/9022F模塊的HDMI OUT接口將采集到的視頻進行輸出。

2 操作說明

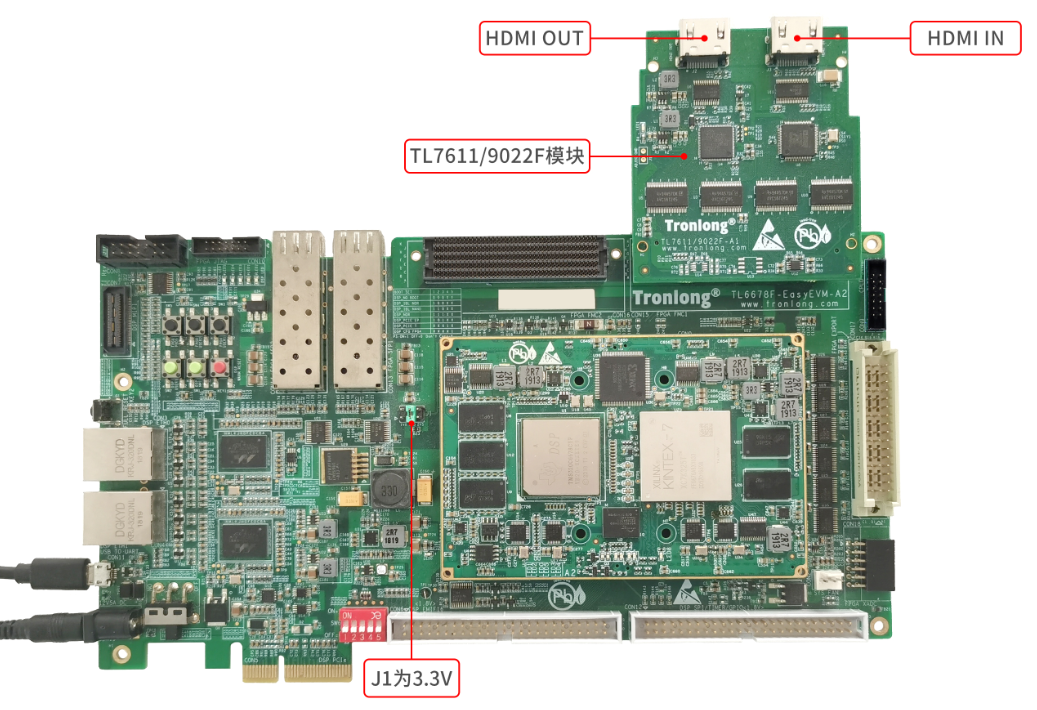

請將創龍科技的TL7611/9022F模塊連接至評估板FMC1接口，評估板J1跳線帽選擇3.3V檔位，以配置FMC IO的BANK電壓為3.3V。

準備一臺擁有HDMI OUT接口的PC機（例如筆記本），通過HMDI數據線將PC機HDMI OUT接口連接至TL7611/9022F模塊的HDMI IN接口，PC機HDMI OUT接口用作圖像輸出。通過HMDI數據線將一臺HDMI顯示屏連接至TL7611/9022F模塊的HDMI OUT接口，HDMI顯示屏用作圖像顯示。

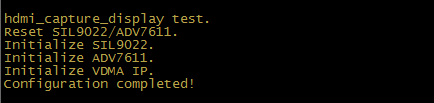

請運行程序，即可看到串口調試終端打印如下信息，然后在PC機的顯卡設置（或圖形屬性）中，按照下圖設置HDMI分辨率為1920 x 1080、刷新率為60pHz。

圖 26

此時，HDMI顯示屏將顯示PC機HDMI OUT接口輸出的圖像。

案例六：PAL視頻采集處理


1 案例功能

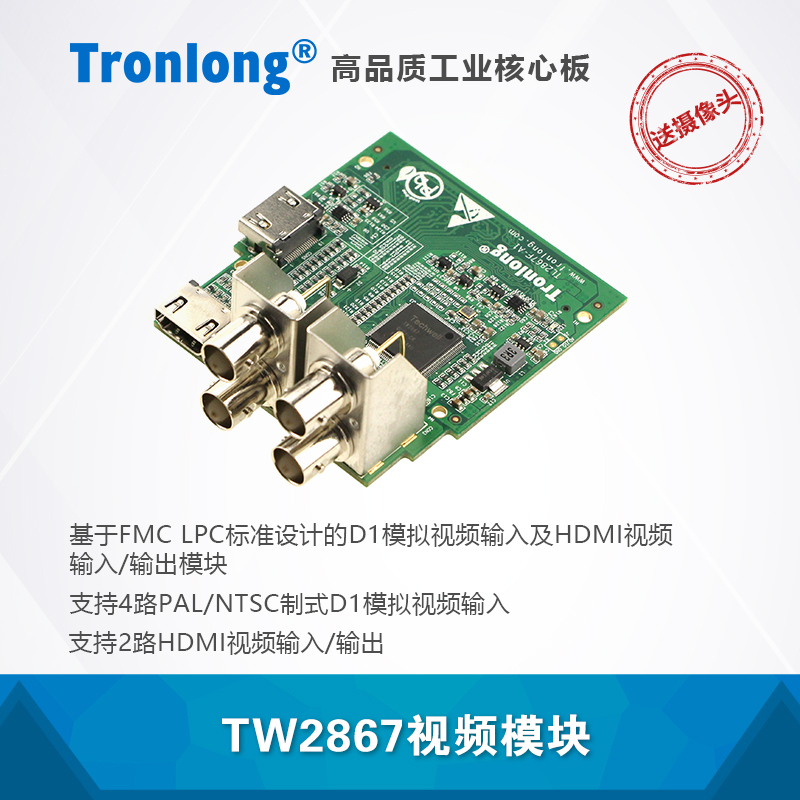

案例功能：評估板通過FMC視頻模塊TL2867F的BNC接口進行4路PAL制式D1模擬視頻采集，并進行4路視頻拼接，再通過TL2867F模塊的HDMI接口將拼接視頻進行輸出。

圖 30 程序功能框圖

2 操作說明

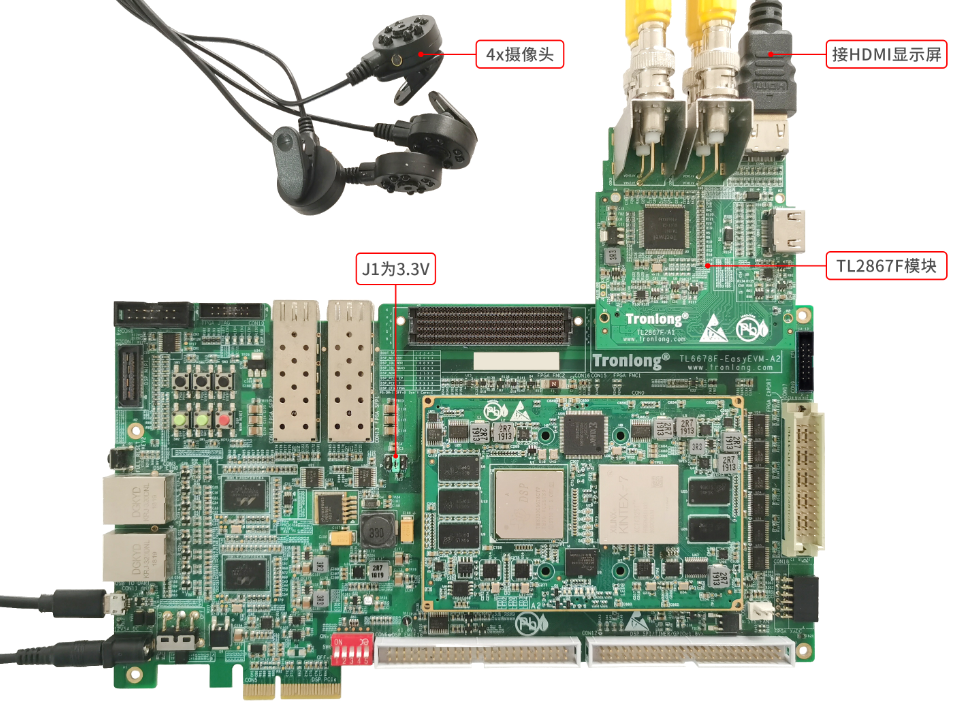

請將創龍科技的TL2867F模塊連接至評估板FMC1接口，評估板J1跳線帽選擇3.3V檔位，以配置FMC IO的BANK電壓為3.3V。


請將4個紅外夜視攝像頭連接至TL2867F模塊的BNC接口，并通過HMDI數據線將一臺HDMI顯示屏連接至TL2867F模塊的HDMI1接口，HDMI顯示屏用作圖像顯示。

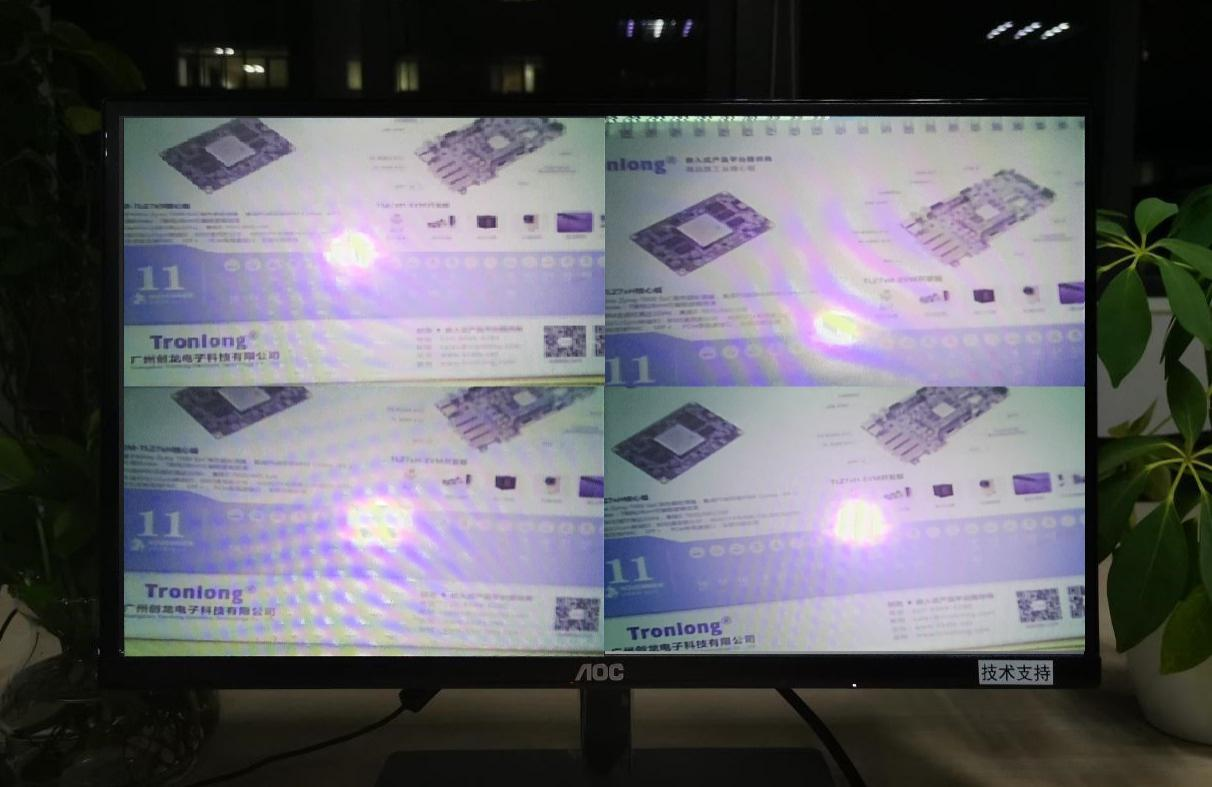

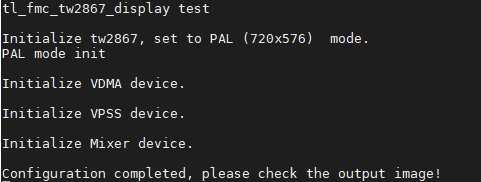

請運行程序，即可看到串口調試終端打印如下信息，HDMI顯示屏將顯示4路圖像。
