別錯過！ZYNQ+C6678目標追蹤、軟件無線電方案分享！源碼免費下載！
2022/09/13
本文分享創龍科技最強性能ARM+FPGA+DSP異構多核評估板TL6678ZH-EVM的三大案例。
(1)基于SRIO的ZYNQ+DSP核間通訊案例
(2)基于CameraLink、SDI、PAL的目標追蹤視覺方案
(3)基于AD9361軟件無線電方案
評估板簡介
TMS320C6678每核心主頻可高達1.25GHz，XC7Z045/XC7Z100集成PS端雙核ARM Cortex-A9 + PL端Kintex-7架構28nm可編程邏輯資源。核心板內部DSP與ZYNQ通過SRIO通信總線連接。
案例一：基于SRIO的DSP+ZYNQ核間通訊案例
案例二：基于CameraLink、SDI、PAL的目標追蹤視覺方案
案例三：基于AD9361軟件無線電方案
備注：此案例源碼需購買評估板+AD9361模塊方提供。如需購買評估板+AD9361模塊，請與我司聯系。
1.案例說明
本案例基于ADI AD9361模塊AD-FMCOMMS3-EBZ和創龍科技TL6678ZH-EVM評估板搭建AD9361 RF(Radio Frequency)收發測試平臺，實現QPSK(Quadrature Phase Shift Keying)數字調制和FM(Frequency Modulation)收聽。AD-FMCOMMS3-EBZ模塊開發官方參考鏈接：https://wiki.analog.com/resources/eval/user-guides/ad-fmcomms3-ebz。
2.案例測試
2.1 QSPK數字調制測試
請將AD-FMCOMMS3-EBZ模塊的TX1A、RX1A分別連接2.4G天線，并將模塊連接至評估板FMC接口，評估板J1跳線帽選擇2.5V檔位，以配置FMC IO的BANK電壓為2.5V，同時使用網線將評估板PS RGMII0 ETH網口和Ubuntu上位機連接至同一個路由器。
（1）線狀形式星座圖
a)Plot Channels勾選voltage0和voltage1。
b)Plot Type選擇Constellation(X vs Y)，設置81920個采樣點，設置Graph Type類型為Lines。
c)點擊
啟動數據顯示。
（2）點狀形式星座圖
a)Plot Channels勾選voltage0和voltage1。
b)Plot Type選擇Constellation(X vs Y)，設置81920個采樣點，設置Graph Type類型為Point。
c)點擊啟動數據顯示。
2.2 FM收聽測試
請將AD-FMCOMMS3-EBZ模塊的RX1A連接FM天線，并將模塊連接至評估板FMC接口，評估板J1跳線帽選擇2.5V檔位，以配置FMC IO的BANK電壓為2.5V，同時使用網線將評估板和Ubuntu上位機連接至同一個路由器。將USB聲卡連接評估板USB HOST接口，并將耳機連接USB聲卡的音頻輸出端。
請按照如下方法，配置AD9361的接收鏈路。
（1）設置RF Bandwidth為2MHz。
（2）設置Sampling Rate為22MSPS。
（3）設置RX LO Frequency為102.7MHz。
（4）點擊"Reload Settings"加載配置。
請按照如下方法，進行AD9361 RX 1的數據接收查看。
（1）Plot Channels勾選voltage0和voltage1。
（2）Plot Type選擇Frequency Domain。
（3）Average設置為10。
（4）點擊啟動數據顯示。
在頻譜顯示區域右鍵選擇"Single Tone Markers"，可在左側Markers窗口查看當前FM收聽頻點。
(1)基于SRIO的ZYNQ+DSP核間通訊案例
(2)基于CameraLink、SDI、PAL的目標追蹤視覺方案
(3)基于AD9361軟件無線電方案
圖 1
案例源碼限時公開，
點擊鏈接或圖片微信掃碼即可下載！
http://site.tronlong.com/pfdownload
評估板簡介
TL6678ZH-EVM評估板基于TI KeyStone架構C6000系列TMS320C6678八核C66x定點/浮點DSP，以及Xilinx Zynq-7000系列XC7Z045/XC7Z100 SoC處理器設計。
TMS320C6678每核心主頻可高達1.25GHz，XC7Z045/XC7Z100集成PS端雙核ARM Cortex-A9 + PL端Kintex-7架構28nm可編程邏輯資源。核心板內部DSP與ZYNQ通過SRIO通信總線連接。

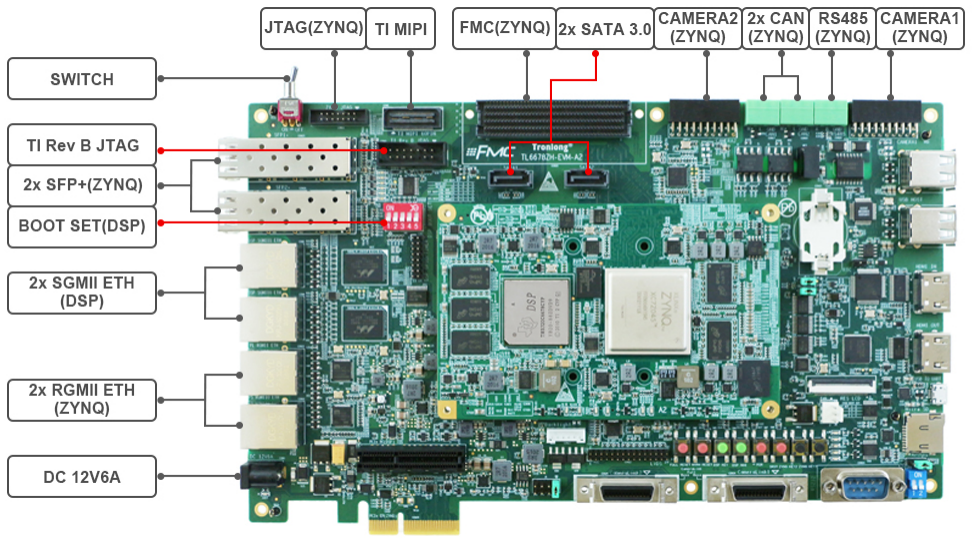

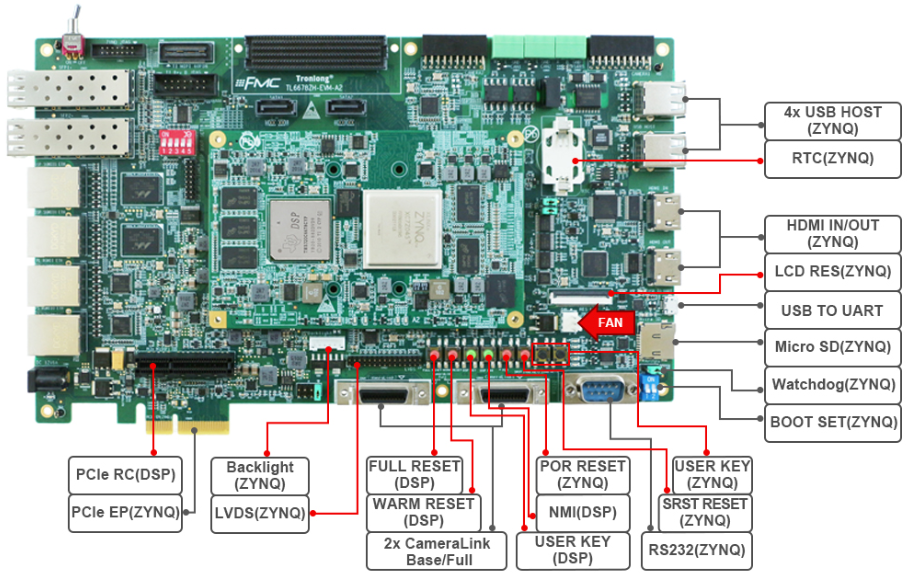

圖 2 評估板硬件資源圖解1
圖 3 評估板硬件資源圖解2
案例一：基于SRIO的DSP+ZYNQ核間通訊案例
圖 4 點擊圖片查看具體案例說明
案例二：基于CameraLink、SDI、PAL的目標追蹤視覺方案
圖 5 點擊圖片查看具體案例說明
案例三：基于AD9361軟件無線電方案
圖 6
備注：此案例源碼需購買評估板+AD9361模塊方提供。如需購買評估板+AD9361模塊，請與我司聯系。
1.案例說明
本案例基于ADI AD9361模塊AD-FMCOMMS3-EBZ和創龍科技TL6678ZH-EVM評估板搭建AD9361 RF(Radio Frequency)收發測試平臺，實現QPSK(Quadrature Phase Shift Keying)數字調制和FM(Frequency Modulation)收聽。AD-FMCOMMS3-EBZ模塊開發官方參考鏈接：https://wiki.analog.com/resources/eval/user-guides/ad-fmcomms3-ebz。
2.案例測試
2.1 QSPK數字調制測試
請將AD-FMCOMMS3-EBZ模塊的TX1A、RX1A分別連接2.4G天線，并將模塊連接至評估板FMC接口，評估板J1跳線帽選擇2.5V檔位，以配置FMC IO的BANK電壓為2.5V，同時使用網線將評估板PS RGMII0 ETH網口和Ubuntu上位機連接至同一個路由器。

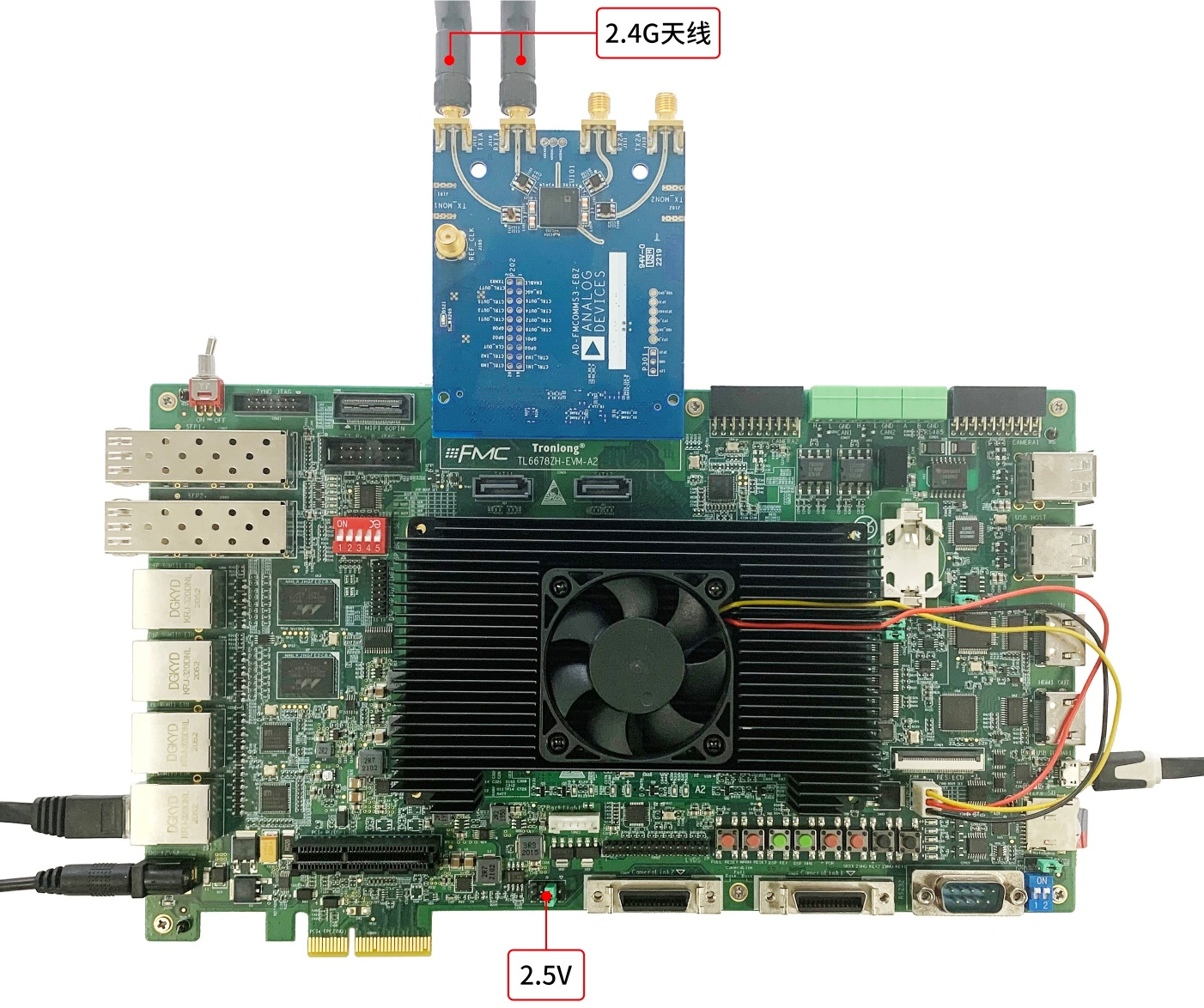

圖 7
（1）線狀形式星座圖
a)Plot Channels勾選voltage0和voltage1。

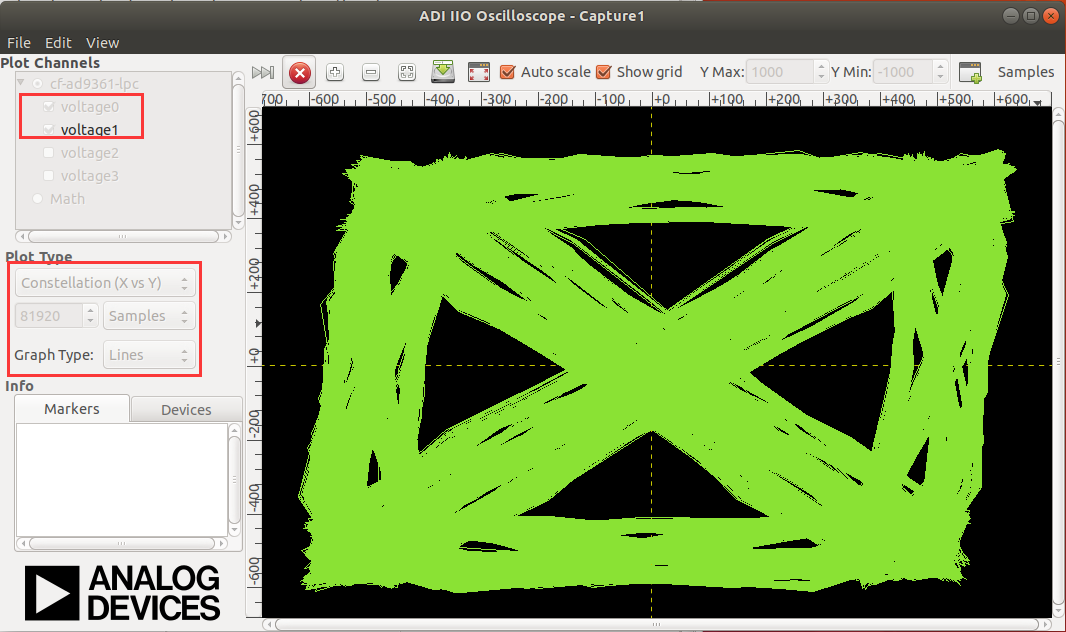

b)Plot Type選擇Constellation(X vs Y)，設置81920個采樣點，設置Graph Type類型為Lines。
c)點擊
啟動數據顯示。
圖 8
（2）點狀形式星座圖
a)Plot Channels勾選voltage0和voltage1。

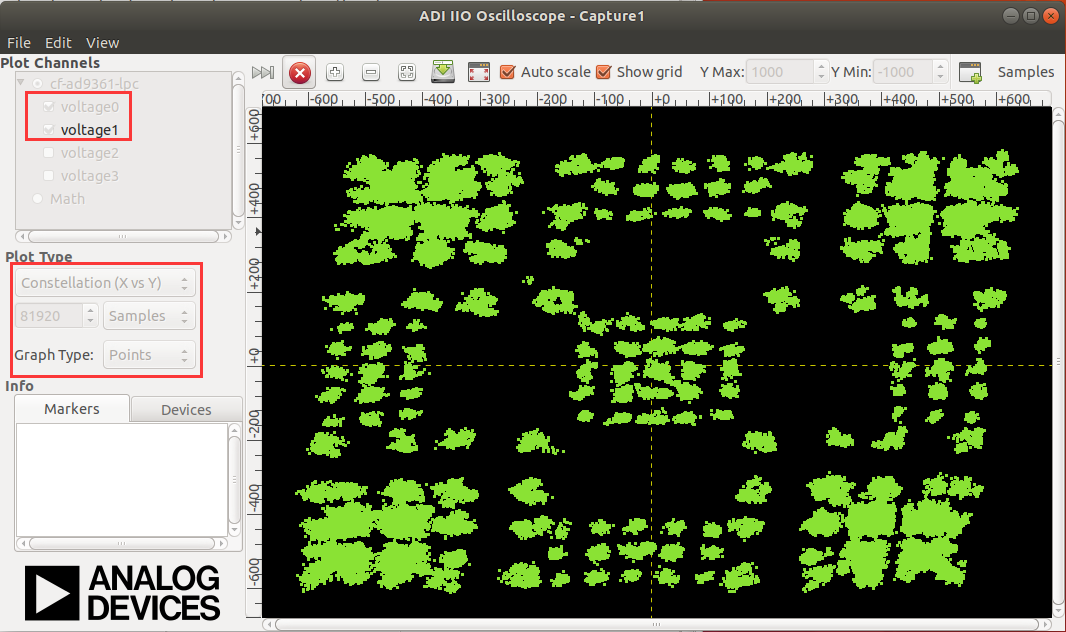

b)Plot Type選擇Constellation(X vs Y)，設置81920個采樣點，設置Graph Type類型為Point。
c)點擊
啟動數據顯示。
圖 9
2.2 FM收聽測試
請將AD-FMCOMMS3-EBZ模塊的RX1A連接FM天線，并將模塊連接至評估板FMC接口，評估板J1跳線帽選擇2.5V檔位，以配置FMC IO的BANK電壓為2.5V，同時使用網線將評估板和Ubuntu上位機連接至同一個路由器。將USB聲卡連接評估板USB HOST接口，并將耳機連接USB聲卡的音頻輸出端。

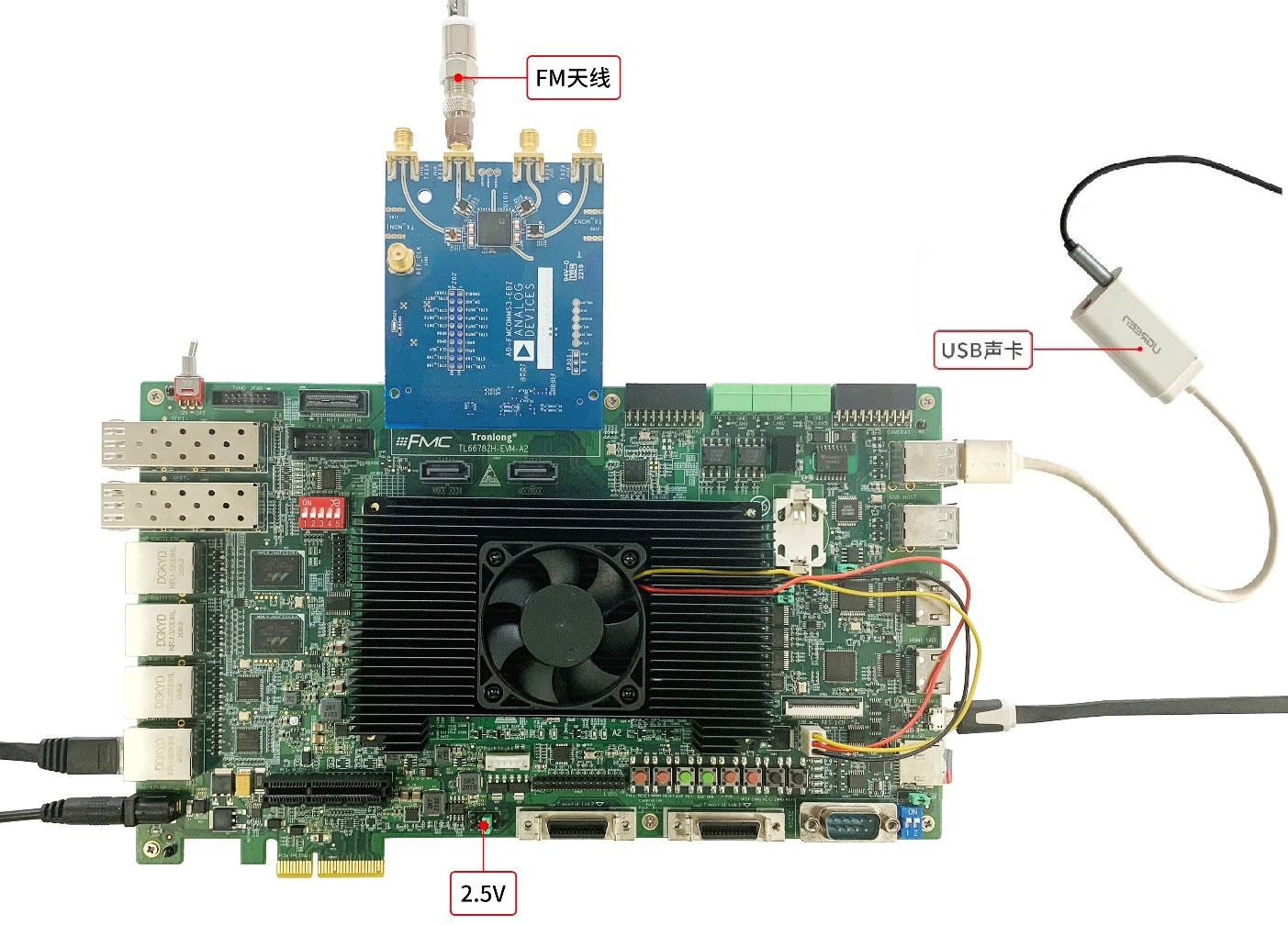

圖 10
請按照如下方法，配置AD9361的接收鏈路。
（1）設置RF Bandwidth為2MHz。
（2）設置Sampling Rate為22MSPS。
（3）設置RX LO Frequency為102.7MHz。

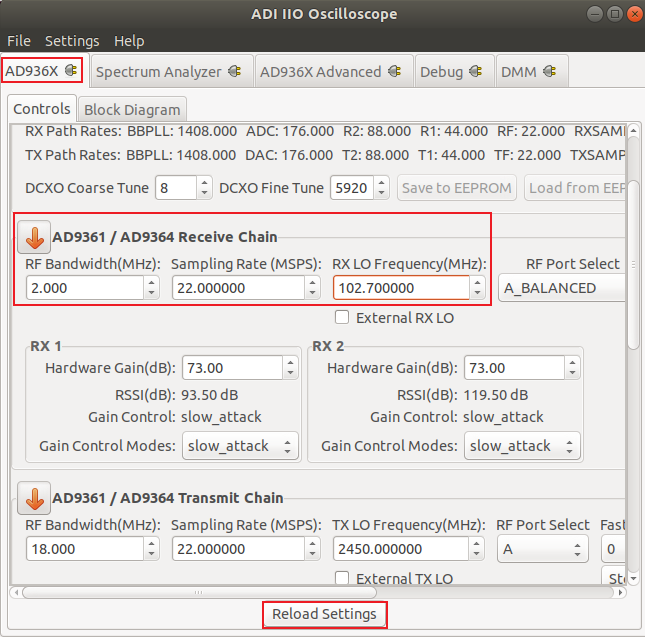

（4）點擊"Reload Settings"加載配置。
圖 11
請按照如下方法，進行AD9361 RX 1的數據接收查看。

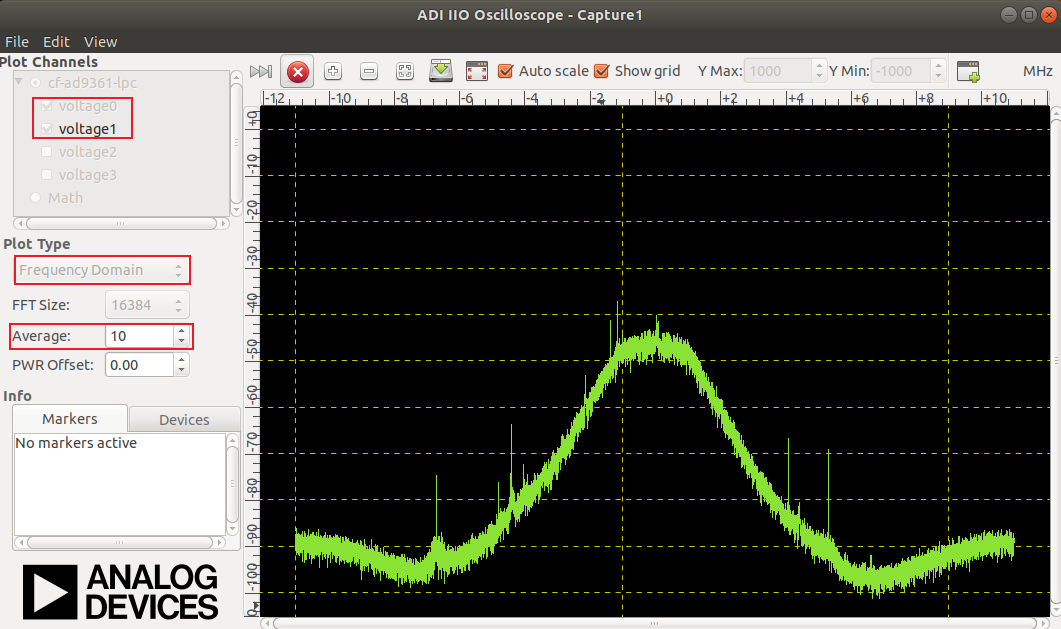

（1）Plot Channels勾選voltage0和voltage1。
（2）Plot Type選擇Frequency Domain。
（3）Average設置為10。
（4）點擊
啟動數據顯示。
圖 12

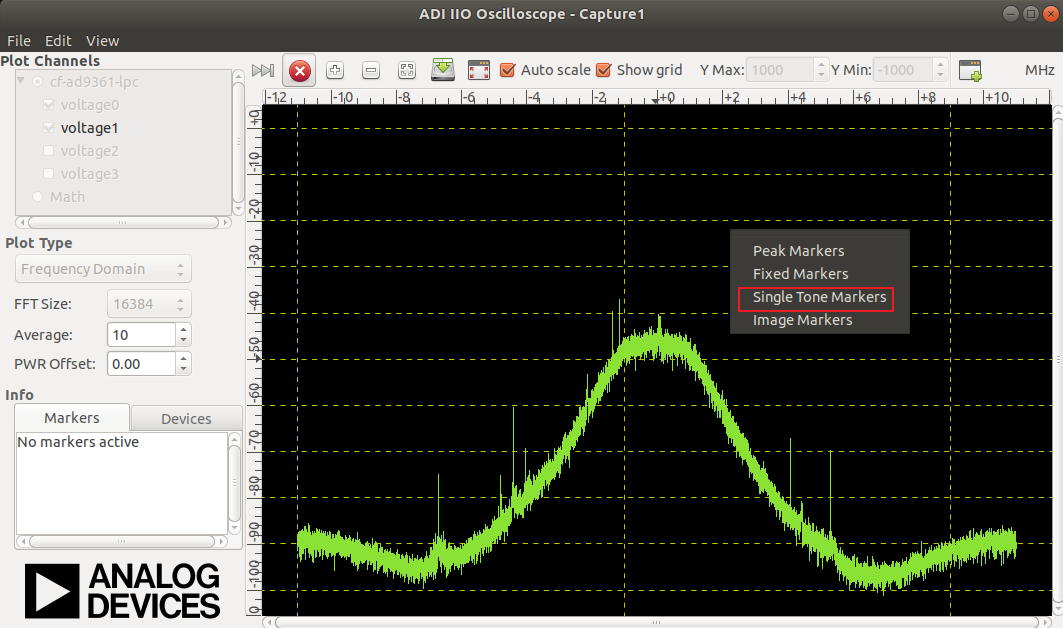

在頻譜顯示區域右鍵選擇"Single Tone Markers"，可在左側Markers窗口查看當前FM收聽頻點。

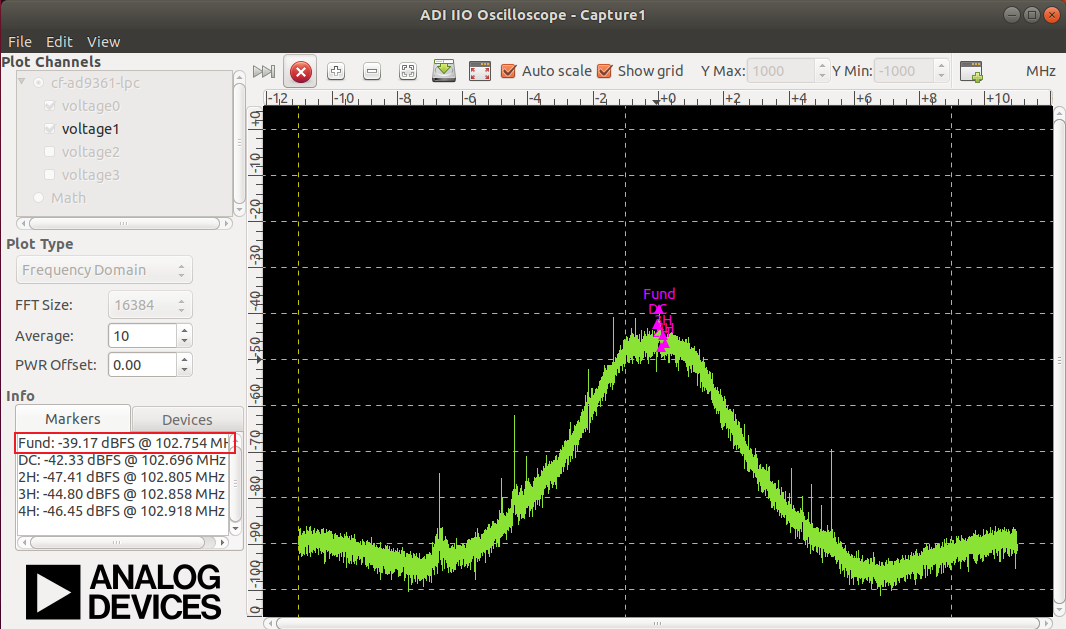

圖 13
圖 14
案例源碼限時公開，
點擊鏈接或圖片微信掃碼即可下載！
http://site.tronlong.com/pfdownload
