T3/A40i全國產方案參數詳解！

2022/01/24

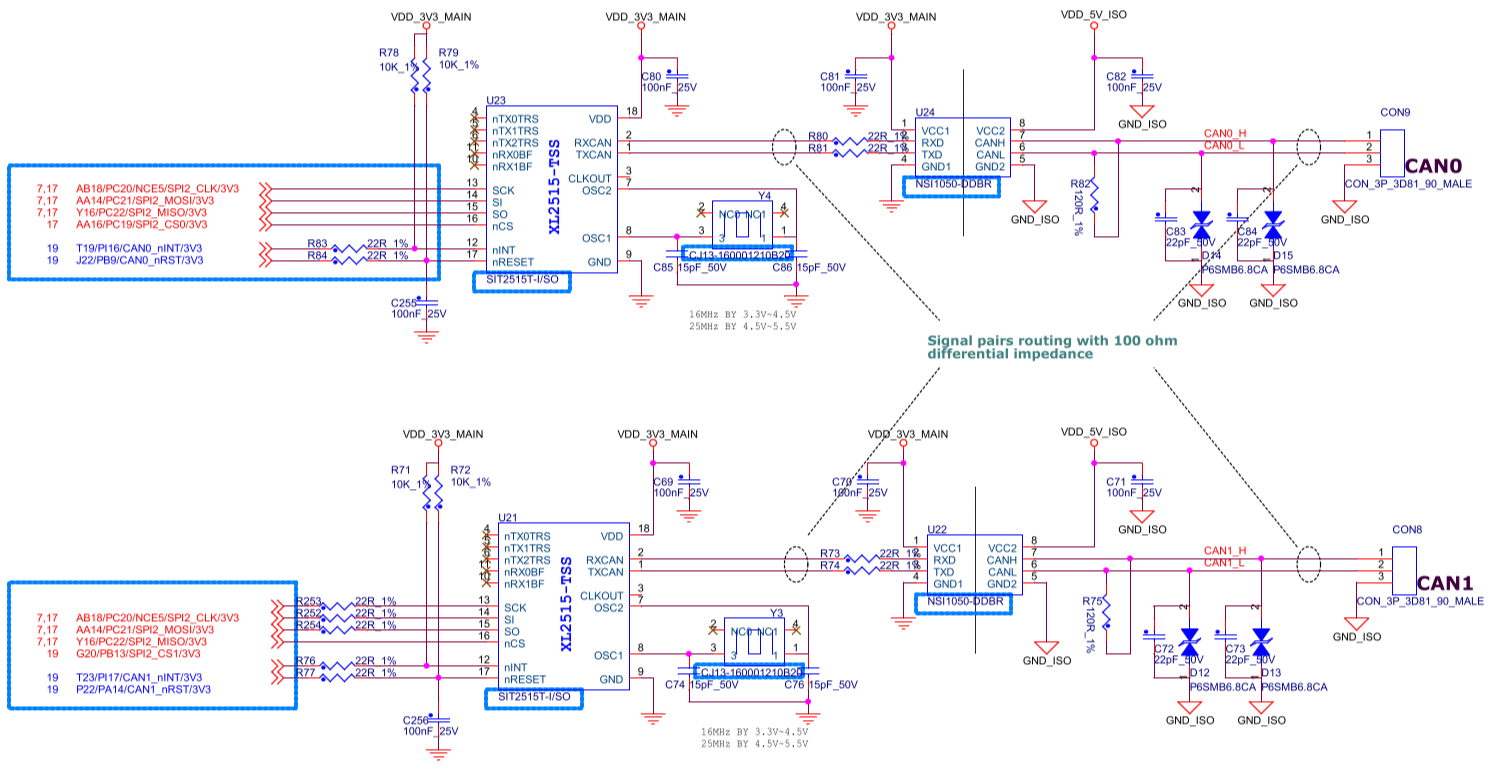

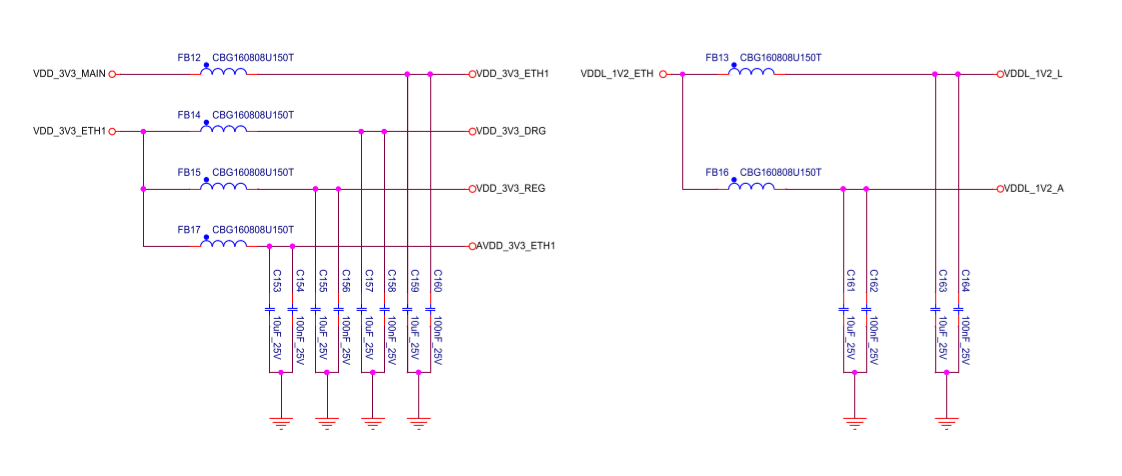

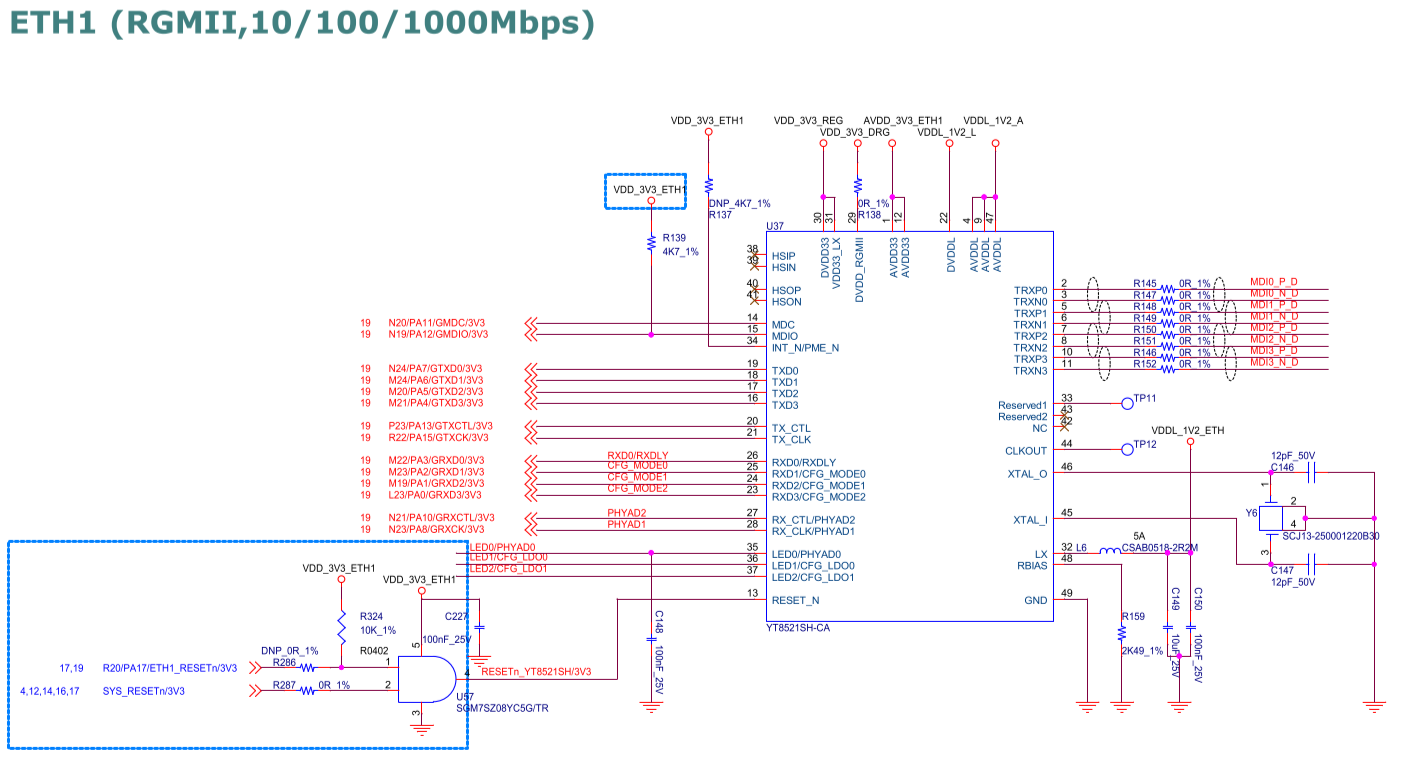

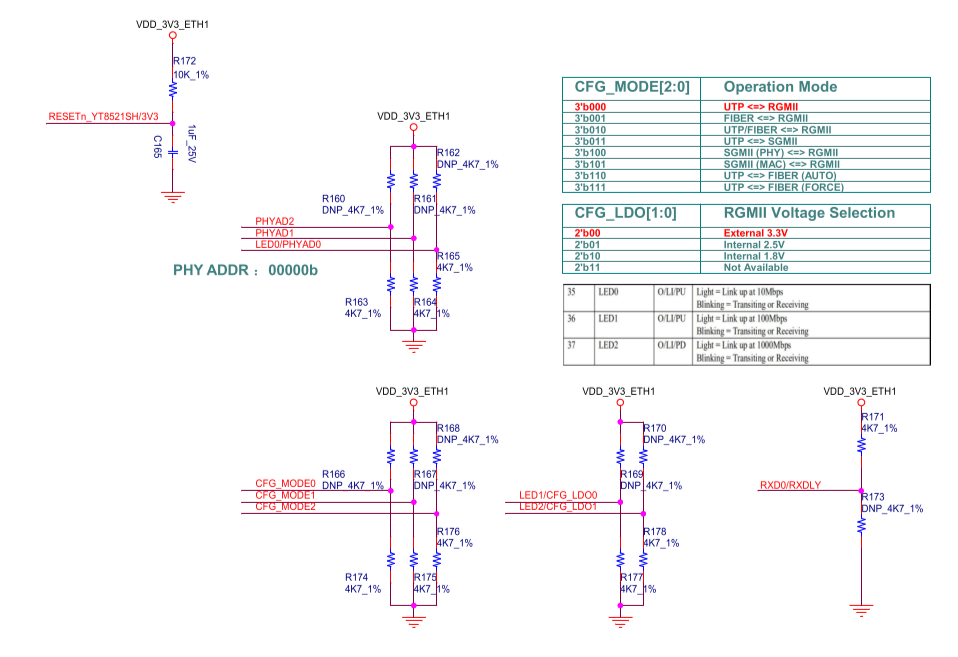

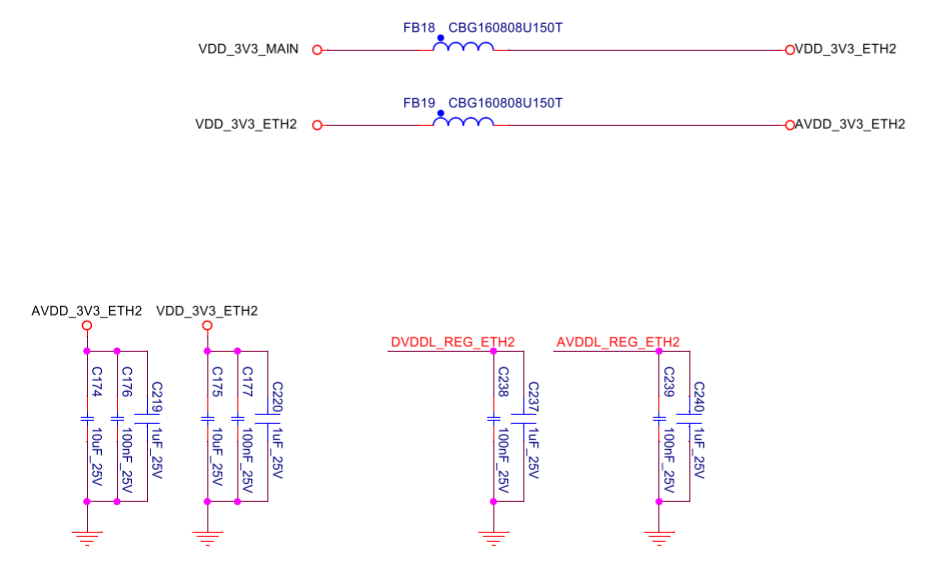

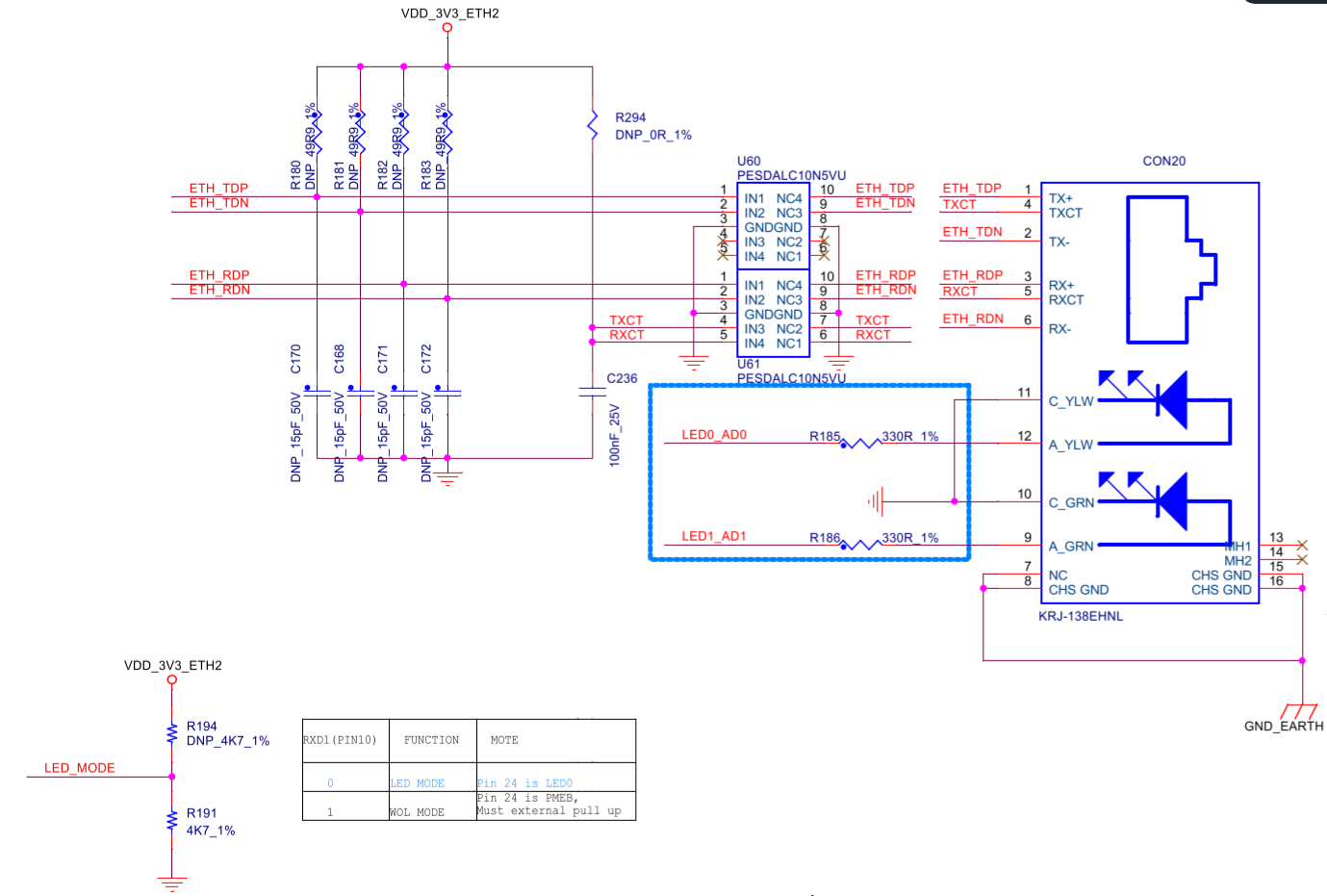

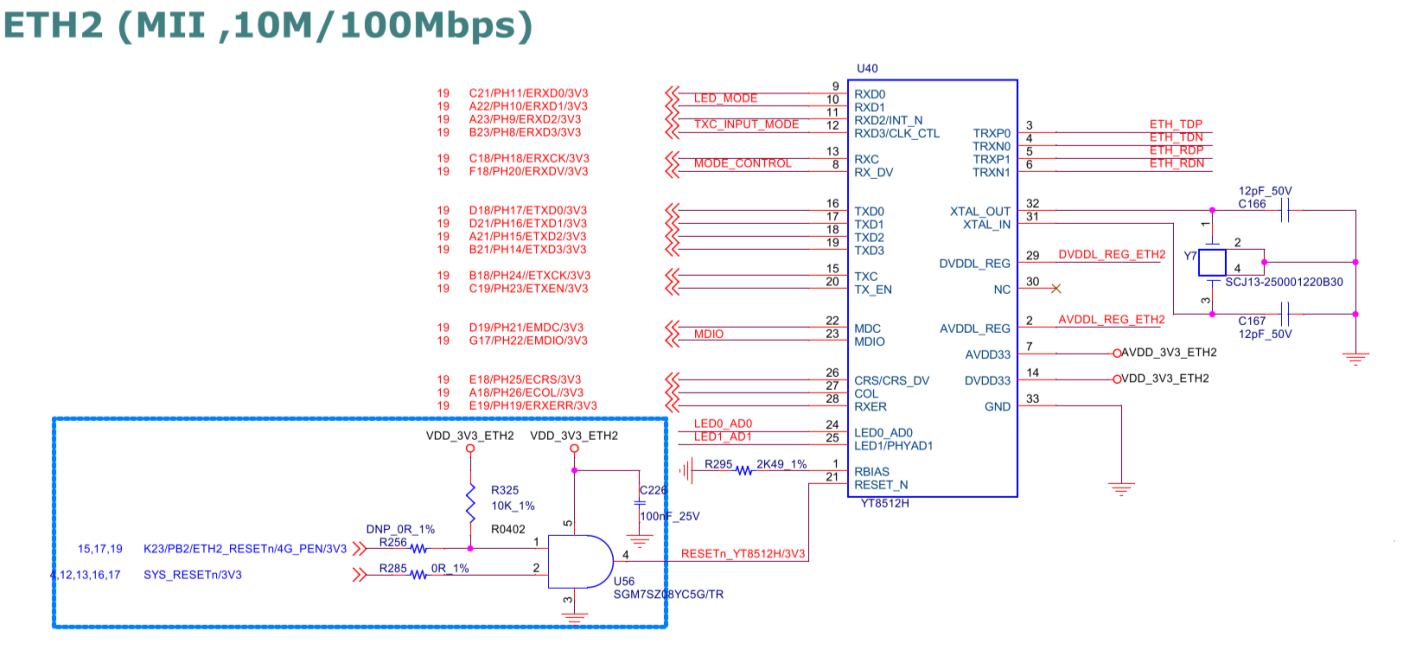

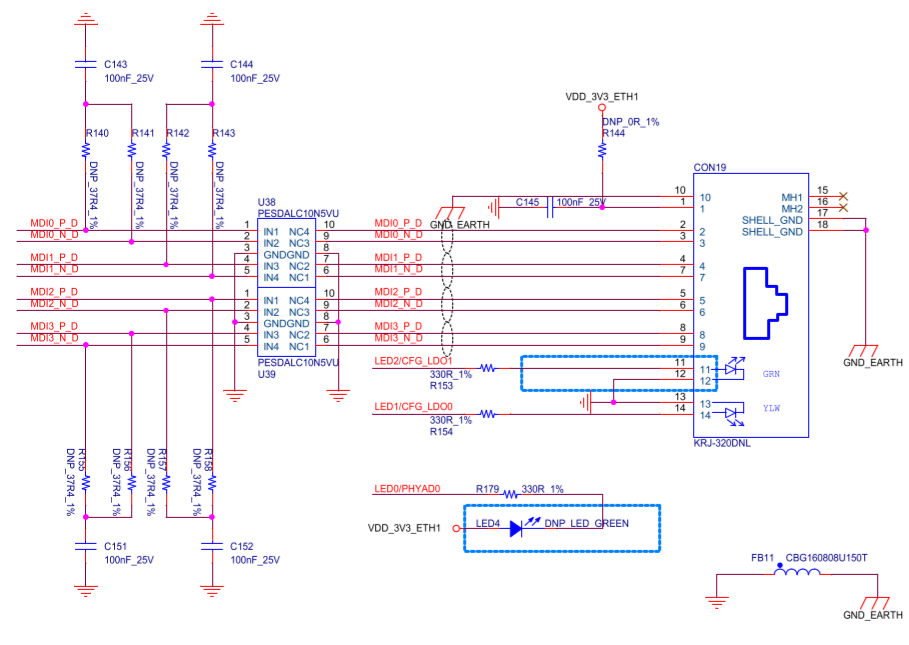

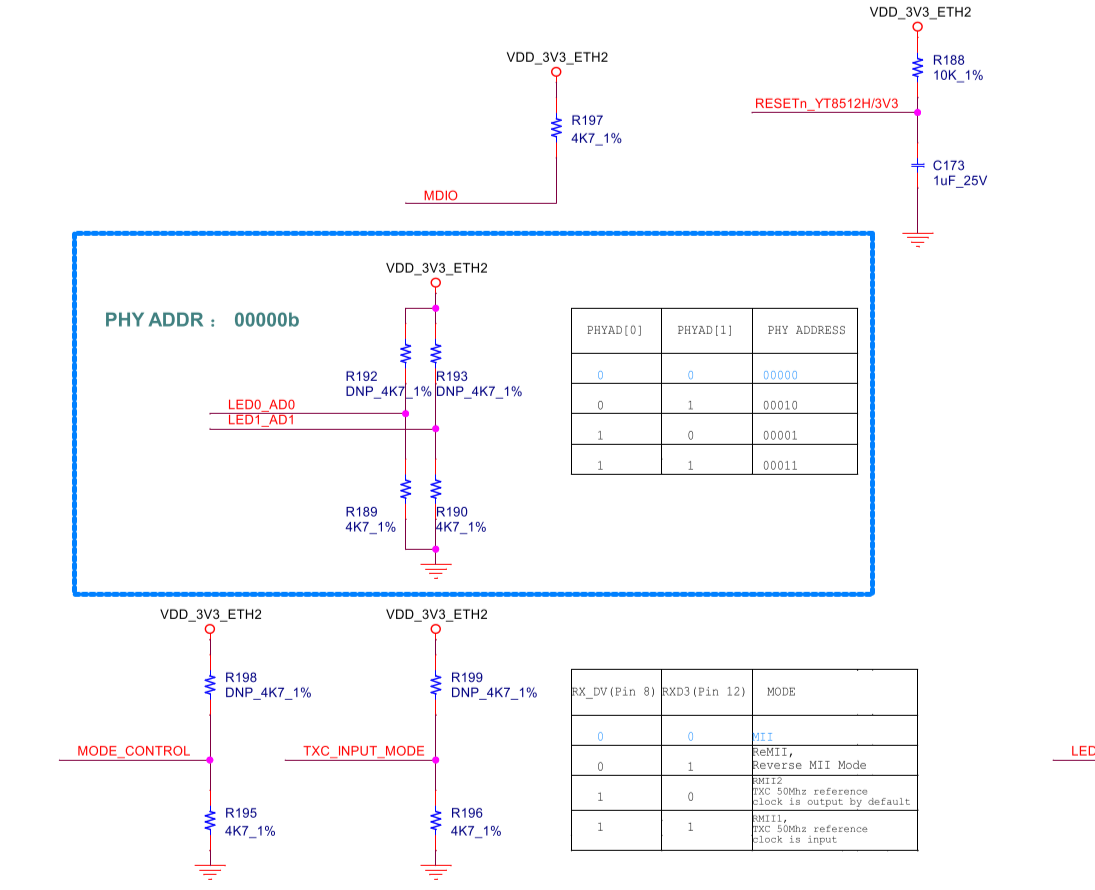

本文主要介紹創龍科技(Tronlong)基于全志T3/A40i處理器設計的全國產方案參數，主要包括CPU、ROM、RAM、電源、網口PHY、SPI轉CAN芯片等。

創龍科技T3/A40i核心板采用100%國產元器件方案，并經過專業的PCB Layout和高低溫測試驗證，穩定可靠，可滿足各種工業應用環境。創龍科技T3/A40i評估底板大部分元器件均采用國產方案，方便用戶快速進行產品方案評估與技術預研。

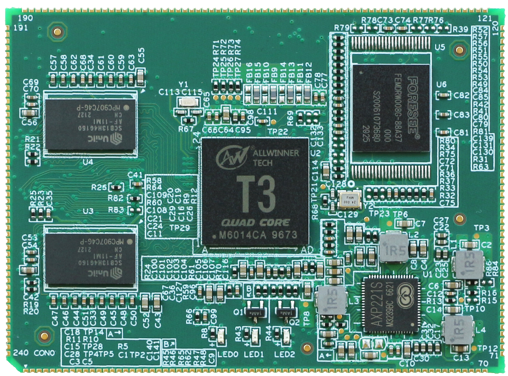

圖 1 核心板正面圖

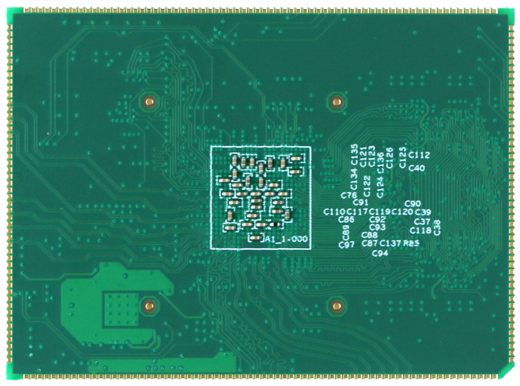

圖 2 核心板背面圖

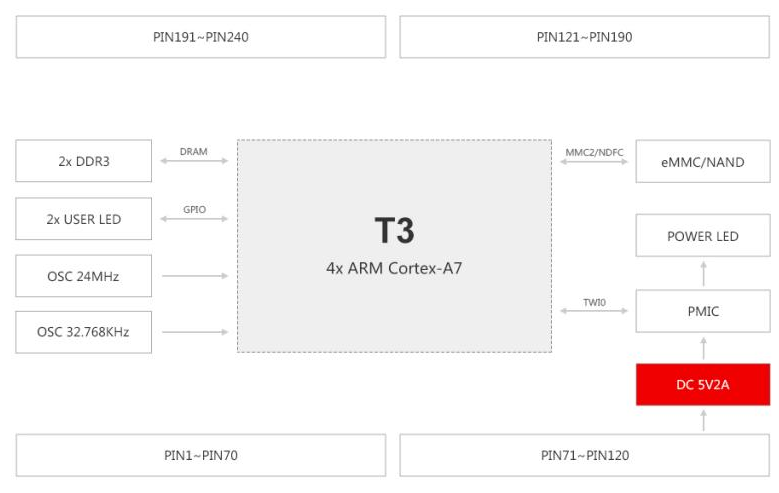

圖 3 核心板硬件框圖

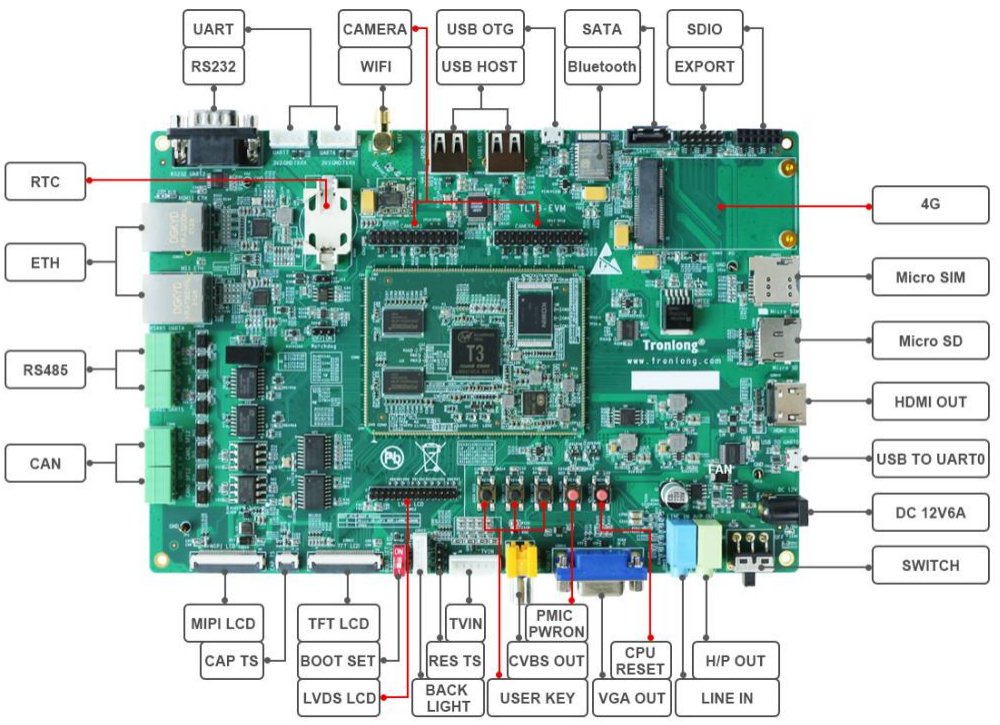

圖 4評估板硬件資源圖

1 CPU

核心板CPU型號為全志科技T3/A40i（T3與A40i管腳兼容），LFBGA封裝，工作溫度為-40°C~85°C，引腳數量為468個，尺寸為16mm*16mm。

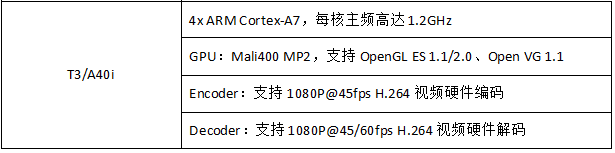

處理器架構如下：表 1

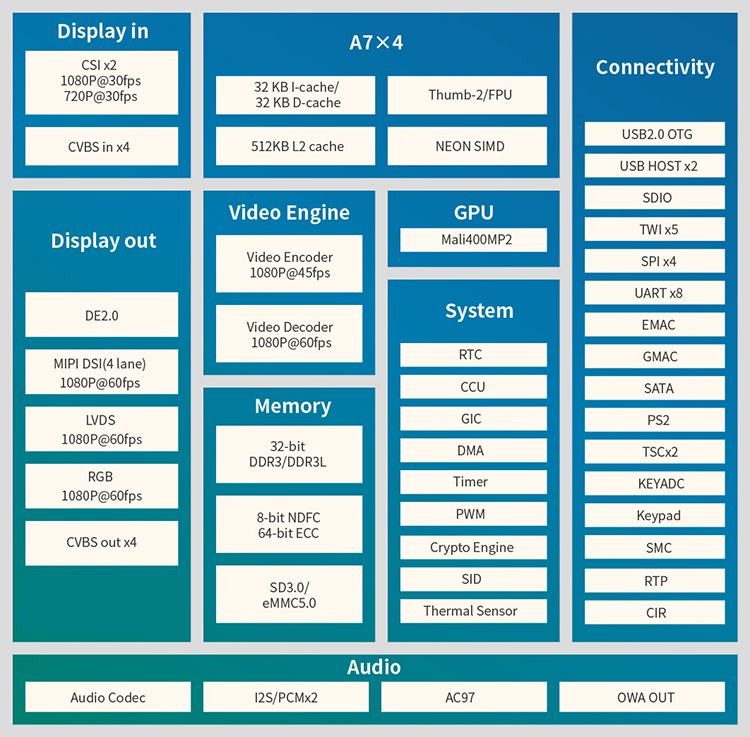

圖 5 T3處理器功能框圖

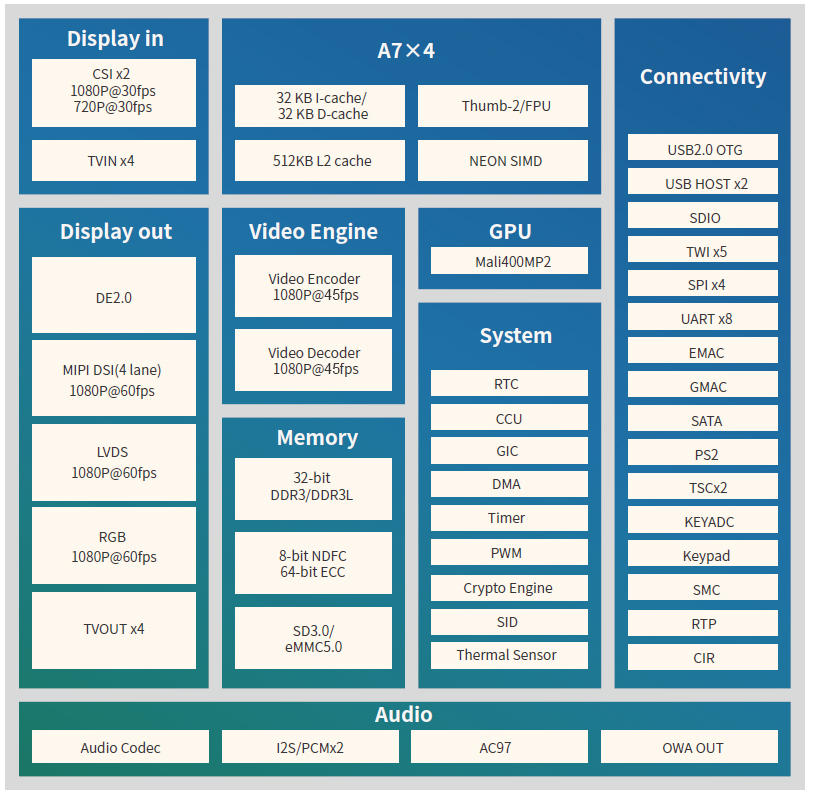

圖 6 A40i處理器功能框圖

2 ROM

核心板通過SMHC（主機控制器）連接至eMMC，使用SDC2總線，采用8bit數據線。eMMC型號兼容江波龍(Longsys)公司的FEMDRW008G-88A37(8GByte)、康盈(Kowin)公司的KAS0311D(8GByte)。

3 RAM

核心板通過專用SDRAM總線連接2片DDR3，分別采用16bit數據線，共32bit。DDR3型號兼容紫光國芯(UniIC)公司的SCB13H4G160AF-11MI(512MByte)和SCB13H8G162BF-13KI(1GByte)、江波龍(Longsys)公司的F60C1A0004-M79W(512MByte)，支持DDR3-1152工作模式(576MHz)。

4 晶振

核心板采用兩個工業級晶振Y1和Y2。Y1用作CPU內部RTC使用。Y2為CPU提供系統時鐘源。

--------------------------------------

Y1型號：SF20WK32768D31T007

廠家：江蘇長晶科技有限公司

時鐘頻率：32.768KHz

精度：±20ppm

--------------------------------------

Y2型號：CJ13-240001220B30

廠家：泰晶科技股份有限公司

時鐘頻率：24MHz

精度：±10ppm
