源碼公開！基于C6678+Zynq-7045的目標追蹤視覺方案分享

2021/11/09

隨著現代科技的高速發展，機器視覺技術在無人機、安防監控、工業檢測、ADAS高級駕駛輔助系統、醫療診斷等方面有著廣泛的應用，并且更多的場合中要求能實現高算力、高速采集、高速傳輸。目標追蹤的視覺技術是計算機視覺領域的一個重要分支課題，有著重要的研究意義。本文主要介紹基于TI C6678+ Xilinx Zynq-7045/7100的目標追蹤視覺方案。

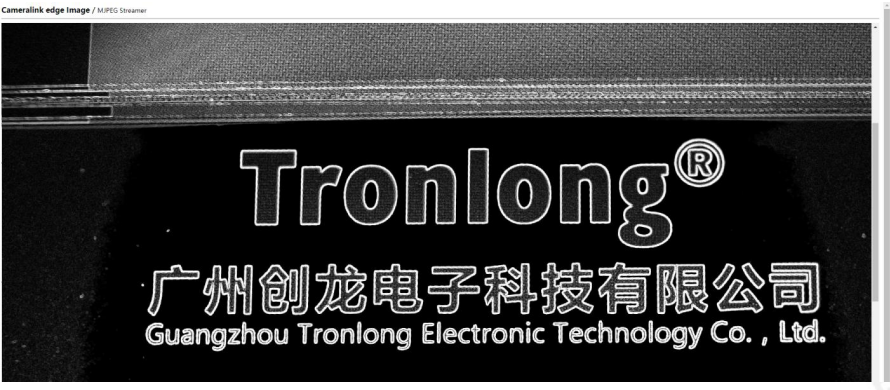

圖1

1、硬件平臺推薦

創龍科技(Tronlong)為您推薦基于TI TMS320C6678 + Xilinx Zynq-7045的高速多路高清視頻采集處理平臺，采用DSP+FPGA+ARM架構，可完美滿足目標追蹤關鍵指標。

*測試硬件平臺：TL6678ZH-EVM評估板（TMS320C6678+Zynq-7045/7100）

點擊圖片/圖注即可查看產品詳細介紹↓↓↓

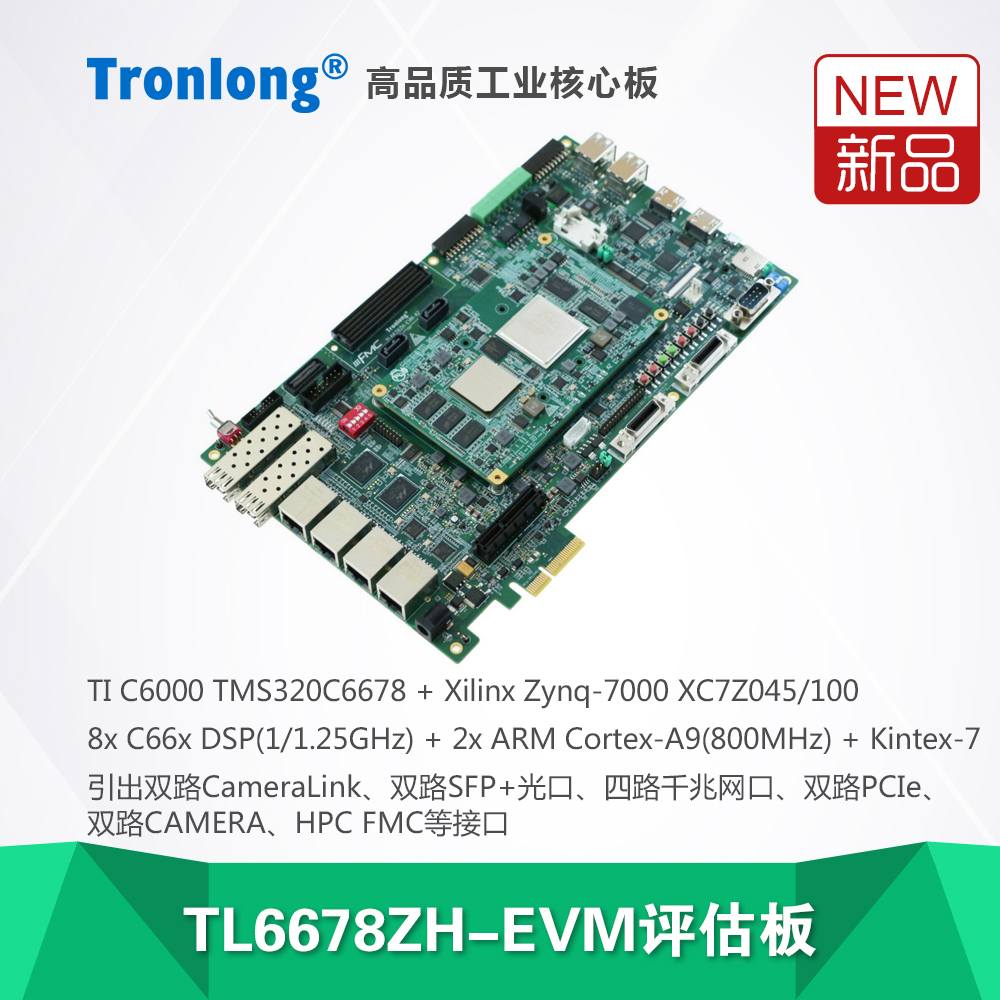

圖 2 TL6678ZH-EVM評估板

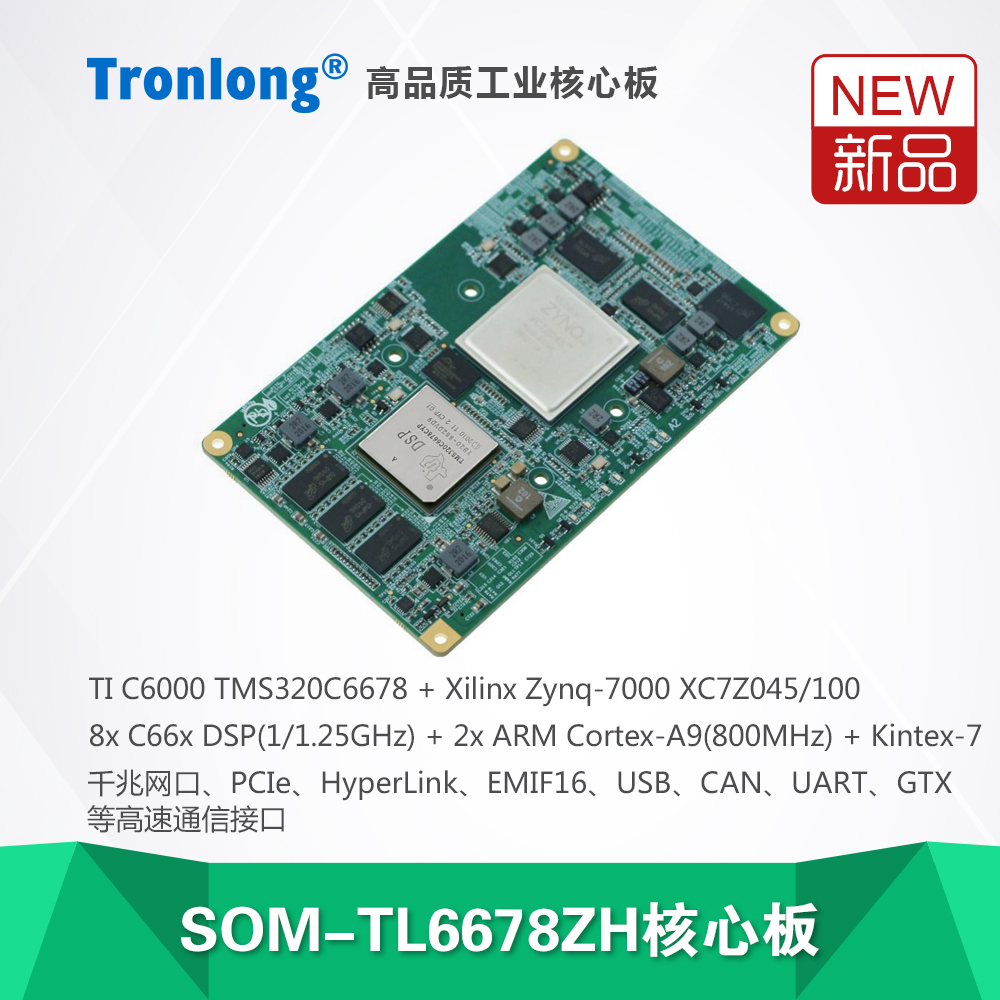

圖 3 SOM-TL6678ZH核心板

*TL6678ZH-EVM評估板購買鏈接：https://tronlong.tmall.com

產品詳細資料請掃描下方二維碼或點擊下載鏈接↓↓
http://site.tronlong.com/pfdownload

2、方案介紹

2.1方案要點

(1)圖像數據采集

通過可編程邏輯器件（例如FPGA）進行高速、高精度的圖像數據采集，且可靈活接入各種攝像頭，如CameraLink、SDI、PAL等。

(2)目標追蹤分析

將采集得到的圖像數據通過高速數據總線（例如SRIO、PCIe等）傳輸至數字信號處理平臺（例如DSP），通過算法對圖像數據進行位置分析。

(3)目標圖像監控

將處理后的圖像通過CameraLink、HDMI等接口進行實時顯示，并可對可視化界面進行控制。

2.2方案框圖

2.1.1方案框圖

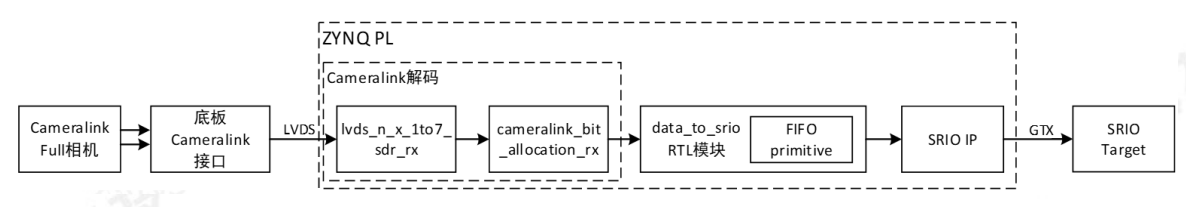

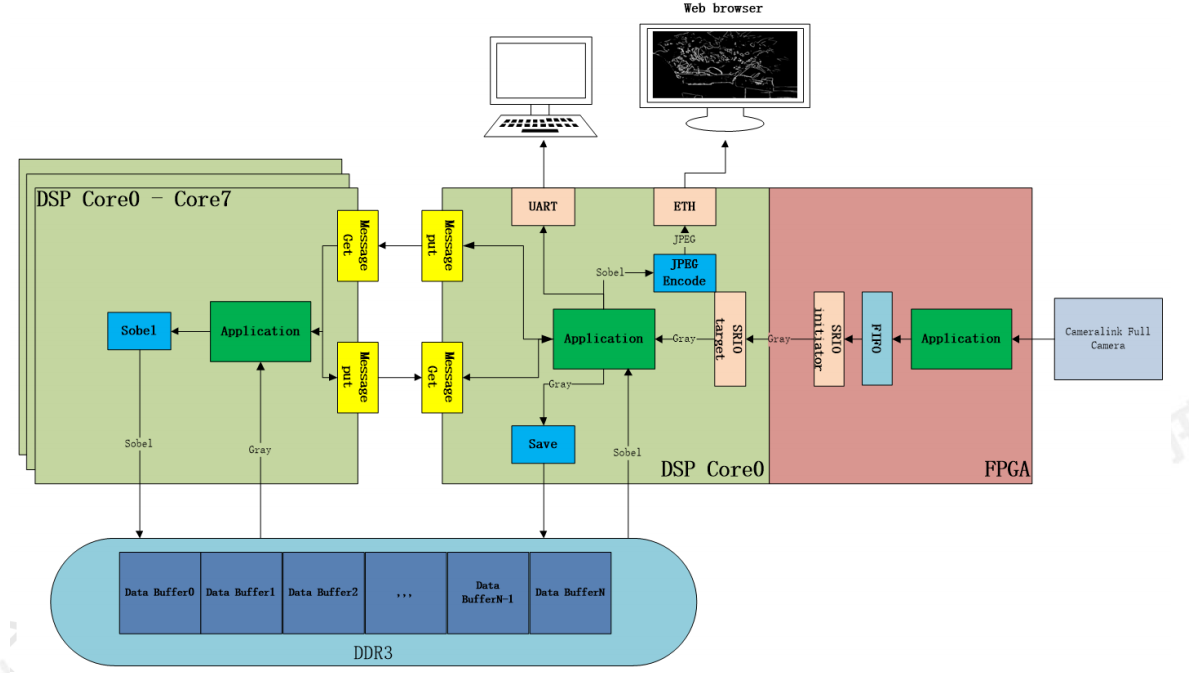

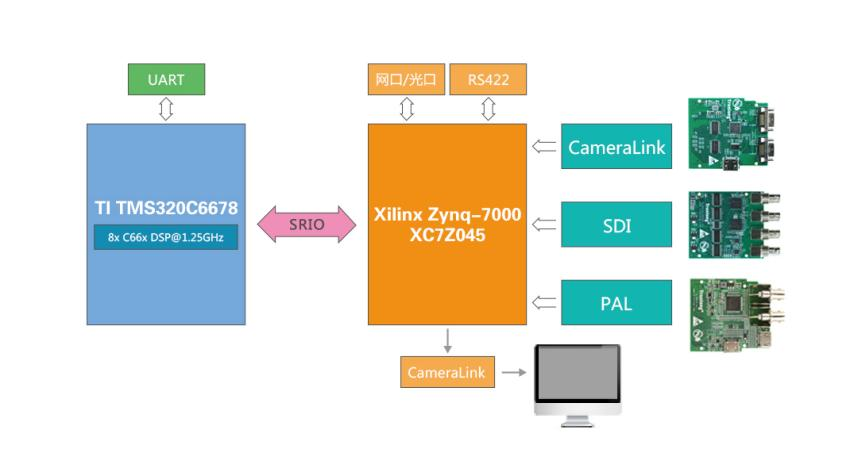

圖 4 方案框圖

2.1.2 方案模塊

本篇目標追蹤方案使用了Tronlong的三大模塊，分別為CameraLink、SDI、PAL模塊。

點擊圖片/圖注即可查看產品詳細介紹↓↓↓

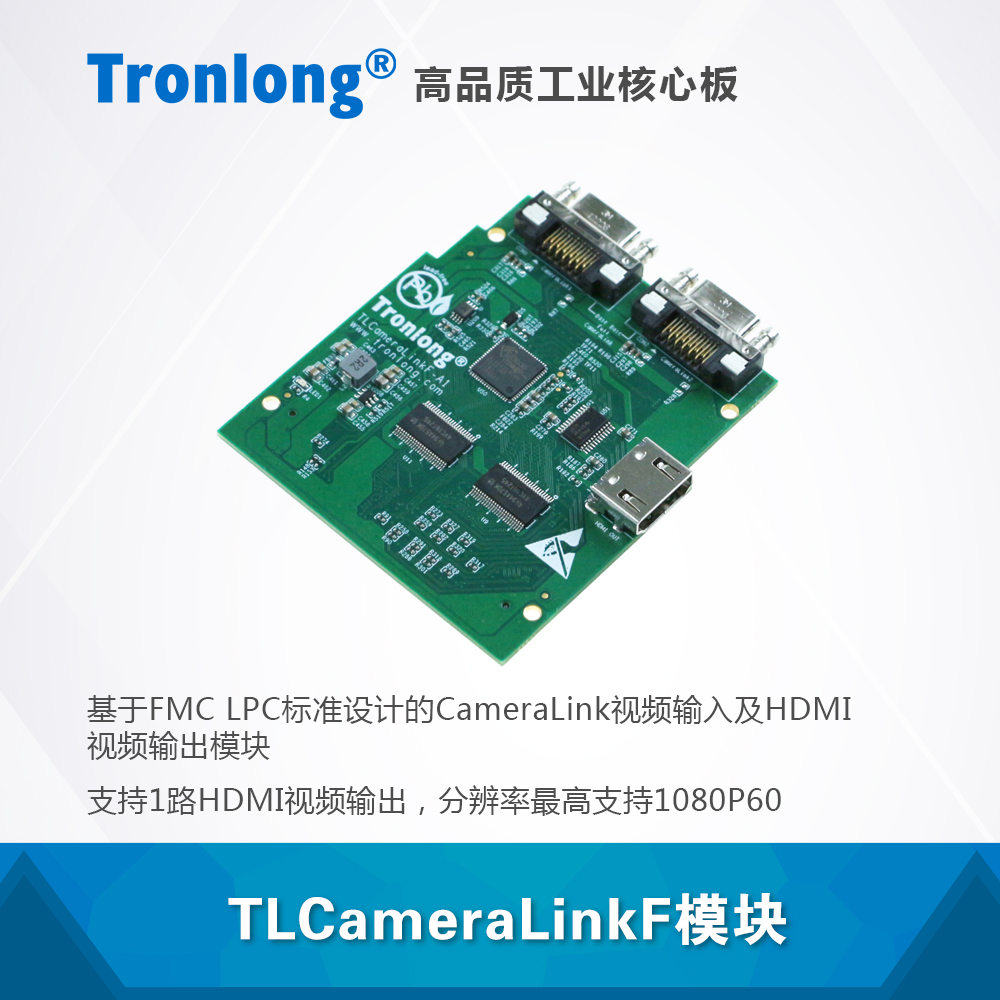

圖 5 TLCameraLinkF模塊

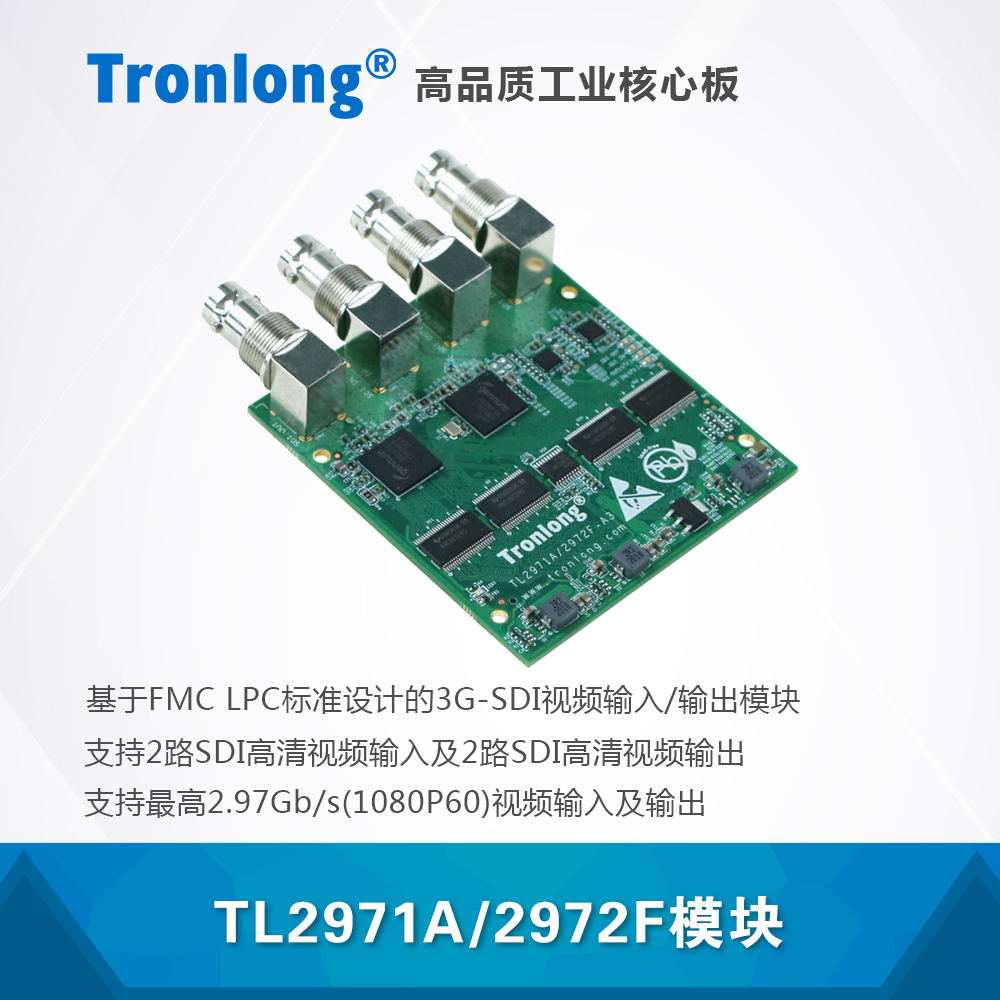

圖 6 TL2971A/2972F模塊

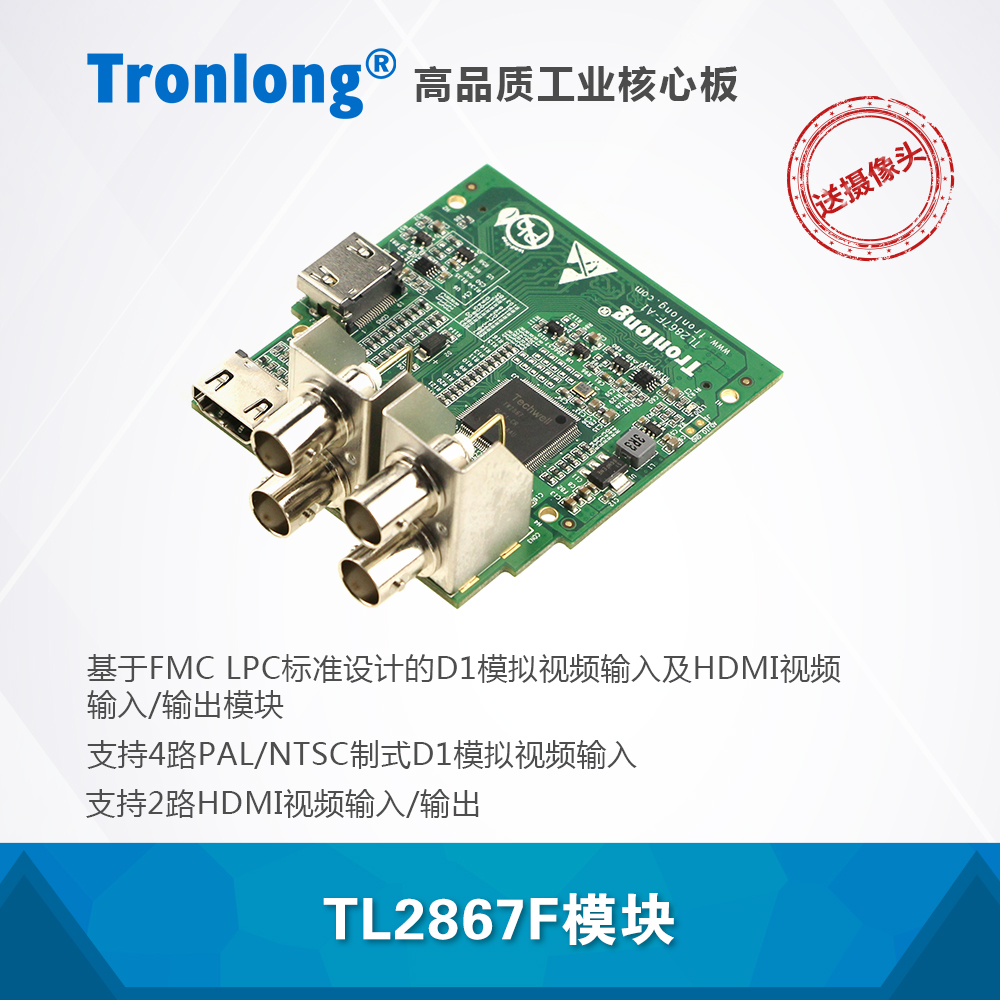

圖 7 TL2867F模塊

2.2方案優勢

(1)高性能處理器

TMS320C6678集成八核C66x定點/浮點DSP，主頻可高達1.25GHz，運算能力可高達320 GMAC、160 GFLOP，算法能力強，滿足目標追蹤算法要求。

ZYNQ Z-7045/7100集成PS端雙核ARM Cortex-A9 + PL端Kintex-7架構28nm可編程邏輯資源，ARM主頻800MHz，硬件資源豐富。可通過PL端進行高速圖像數據采集，并通過PS端進行業務邏輯控制，運用十分便捷。

(2)視頻接口豐富

可拓展眾多目標追蹤場合常用的視頻接口，如CameraLink、SDI、HDMI、PAL等。其中CameraLink可支持Full模式，最大支持傳輸速率5.4Gbps。

(3)系統穩定可靠

核心板集成DSP和ZYNQ處理器，芯片間通過SRIO高速接口鏈接，核間通信更高速、更穩定。

核心板經過高低溫測試、振動測試、老化測試，并經過3000次系統掉電啟動測試，達到工業級品質，系統運行穩定。

2.3案例演示

案例功能：

（1）基于TL6678ZH-EVM評估板接入CameraLink相機采集圖像，把圖像數據傳輸?shù)紻SP進行Sobel（邊緣檢測）算法處理（客戶可自行替換為目標追蹤算法），最后通過網絡輸出處理結果。

（2）CameraLink相機參數：分辨率2560 x 2048，幀率107，灰度輸出，每個像素8bit，數據量為2560 x 2048 x 107 x 8 ≈ 4.5Gbps。

（3）C6678與Zynq-7045通過SRIO接口的兩個Lanes進行高速數據傳輸，每個Lane傳輸速率為5Gbps，總數據有效帶寬為5Gbps x 2 x 80% = 8Gbps。
