前  言：本文基于以太網接口在工業(yè)場合的大量使用，特別是工業(yè)控制、儀器儀表等領域，結合Xilinx Zynq-7000所具備的豐富設計資源（在單芯片內集成了雙核ARM Cortex A9（Processing System，PS）和可編程邏輯資源（Programmable Logic，PL）），提供了基于Zynq-7010/7020的多路千兆網口實現方案。

1 硬件平臺

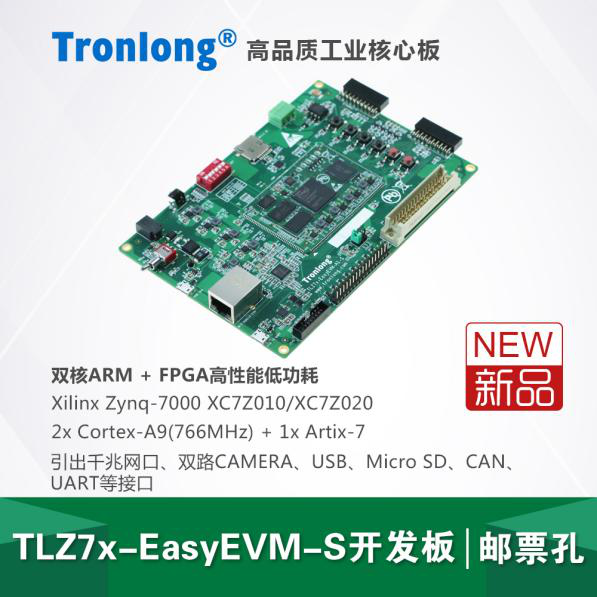

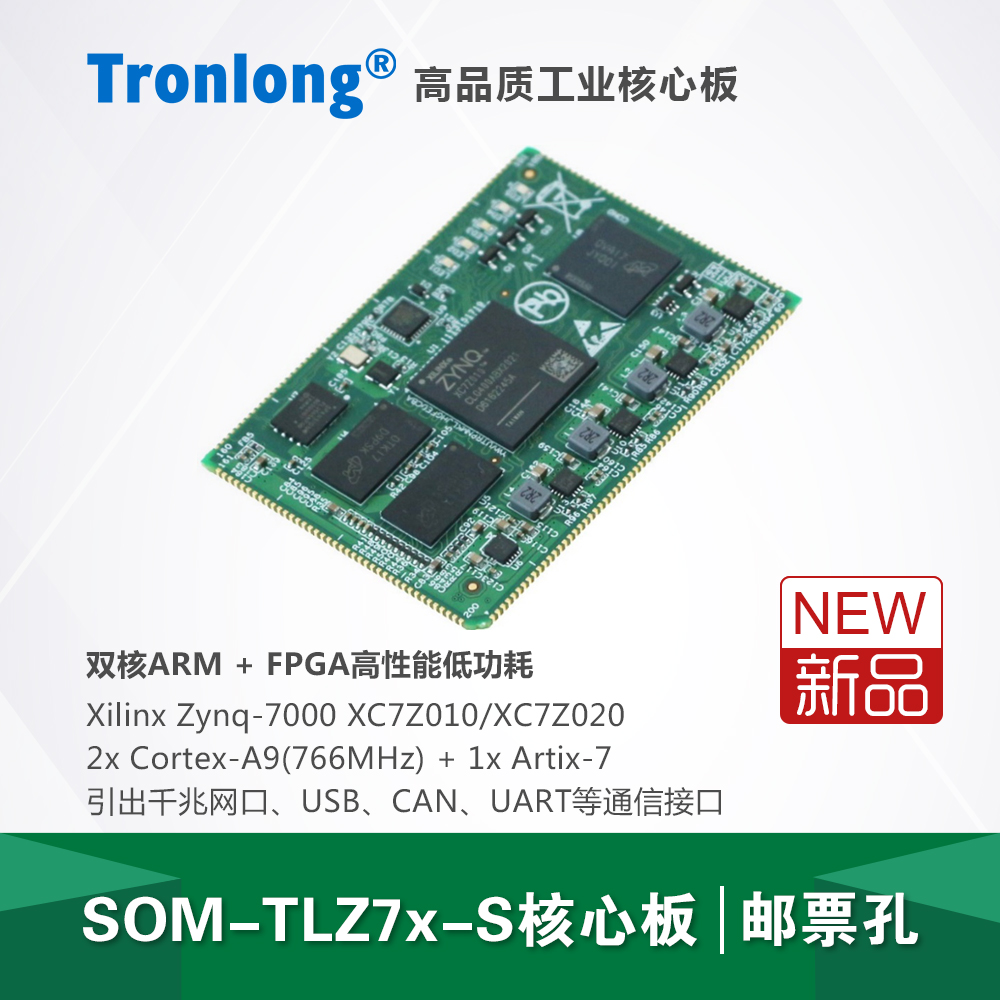

TLZ7x-EasyEVM-S評估板（Xilinx Zynq-7010/7020）

圖 1 TLZ7x-EasyEVM評估板

2 方案實現

常用的以太網接口通常是MAC + 物理PHY的形式，外接RJ45插頭實現GE_T模式的電口應用。

Zynq-7000 PS部分包含兩個千兆以太網MAC層硬核，因此還需要以太網物理層傳輸芯片實現千兆以太網接口。MAC層硬核所對應的接口引腳，既可從PS端的MIO引腳連出，亦可通過EMIO從PL端引腳連出。同時，亦可通過PL端邏輯資源使用IP的方式實現網口功能。

本文通過外接的TL-MultiEthP多網口模塊，分別在PS端和PL端進行了千兆網口拓展。

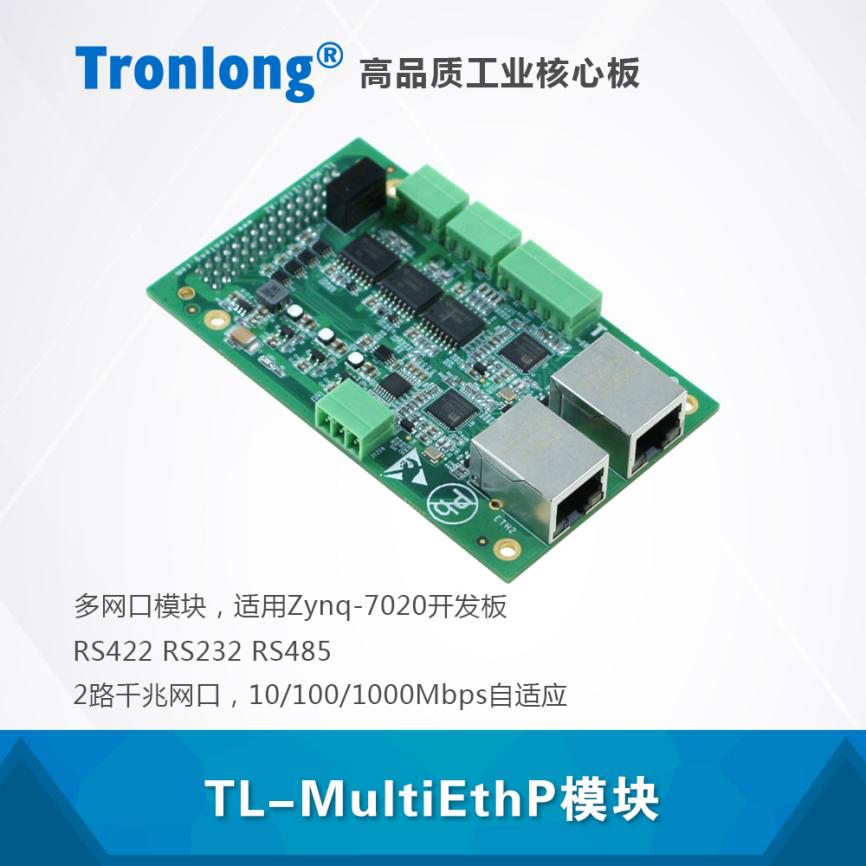

圖 3 TL-MultiEthP多網口模塊



2.1 PL端千兆以太網實現方案

案例功能：基于TL-MultiEthP模塊的ETH2拓展網口，演示PL端千兆以太網的實現方案。本案例使用AXI Ethernet IP核實現MAC層和物理層功能。

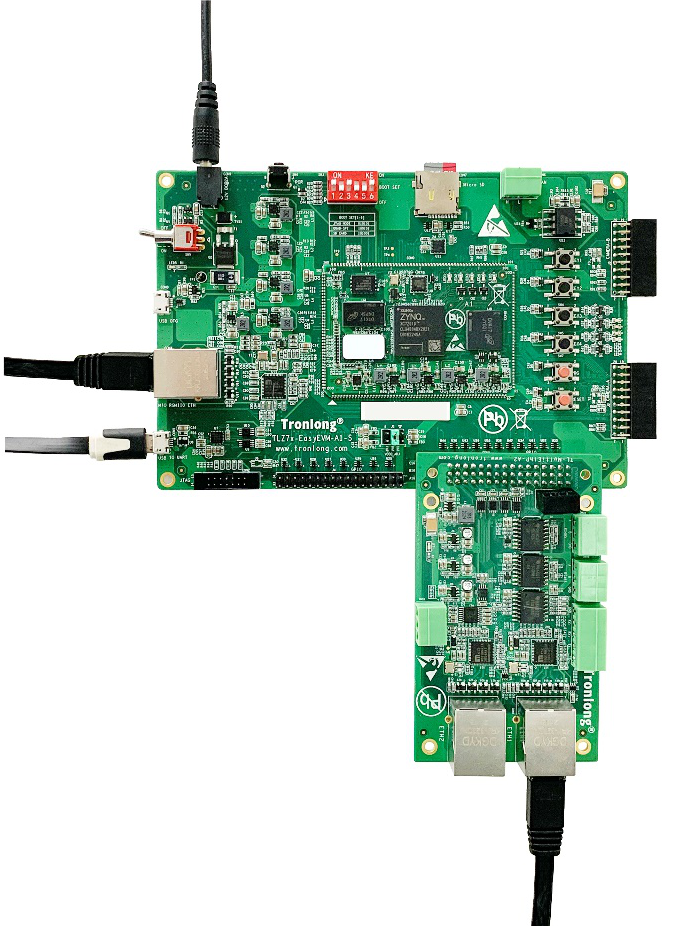

圖 4

2.2 PS端千兆以太網實現方案

案例功能：基于TL-MultiEthP模塊的ETH1拓展網口，演示PS端通過EMIO方式千兆以太網的實現方案。

通過GMII to RGMII IP核，將PS端的千兆以太網控制器(GEM1)的GMII接口轉換為RGMII接口，實現對TL-MultiEthP模塊ETH1拓展網口的控制。

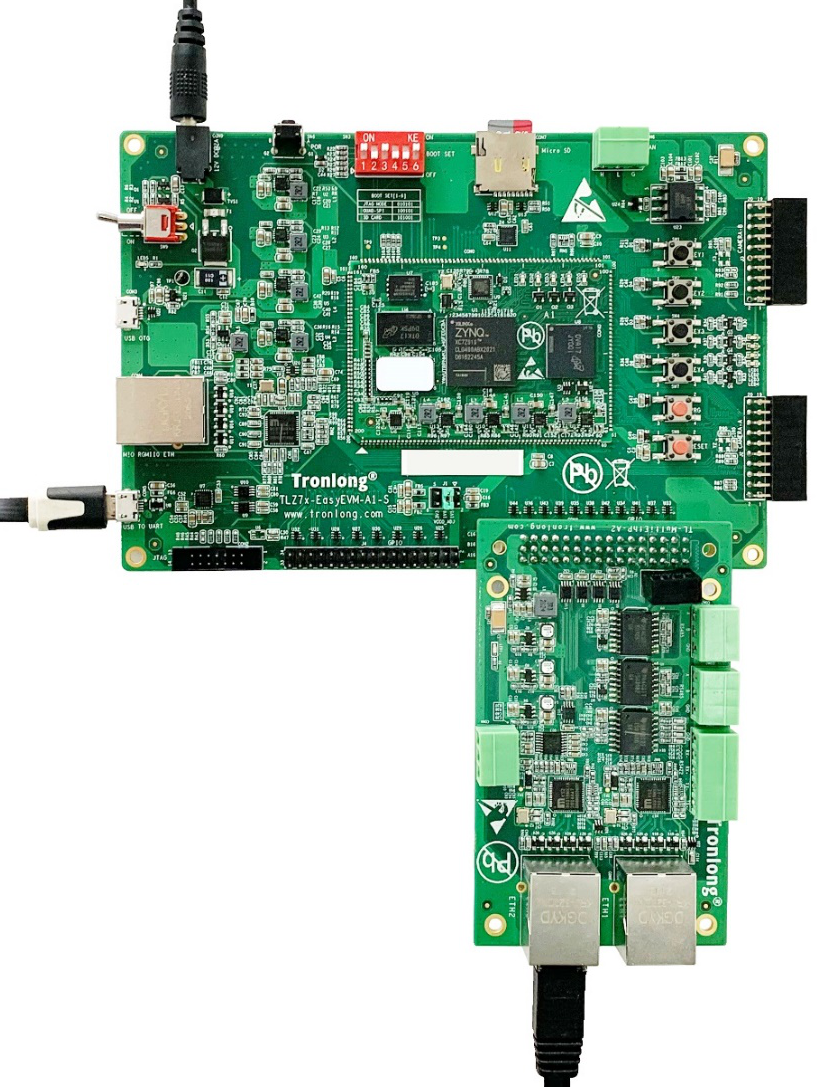

圖 5
