前  言

關于GDB工具

GDB工具是GNU項目調試器，基于命令行使用。和其他的調試器一樣，可使用GDB工具單步運行程序、單步執行、跳入/跳出函數、設置斷點、查看變量等等，它是UNIX/LINUX操作系統下強大的程序調試工具。GDB支持多種語言，包括Ada、匯編、C/C++、D、Fortran、GO、Objective-C、OpenCL、Modula-2、Pascal和Rust。

GDB具有一種“遠程”模式，此種模式多半是在為嵌入式系統進行調試時使用，遠程操作指的是：GDB在一部機器內運行，而要進行調試的程序是在另一部機器上運行，支持TCP/IP協議傳輸的各種網絡，在TCP/IP網絡及協議上再加搭傳輸GDB專有的調試操作通信協議，如此便能進行遠程調試。

創龍科技已基于IMX8、ZYNQ、AM5728、AM5708、AM437x、AM335x、T3/A40i等平臺提供了GDB程序調試方法說明。本文檔主要演示基于TLIMX8-EVM評估板的GDB程序調試方法說明。如需其他平臺相關資料，請與我們聯系。

開發環境

Windows開發環境：Windows 7 64bit、Windows 10 64bit

虛擬機：VMware15.1.0

Linux開發環境：Ubuntu18.04.4 64bit

U-Boot：U-Boot-2020.04

Kernel：Linux-5.4.70

Linux SDK：5.4.70_2.3.0

硬件平臺

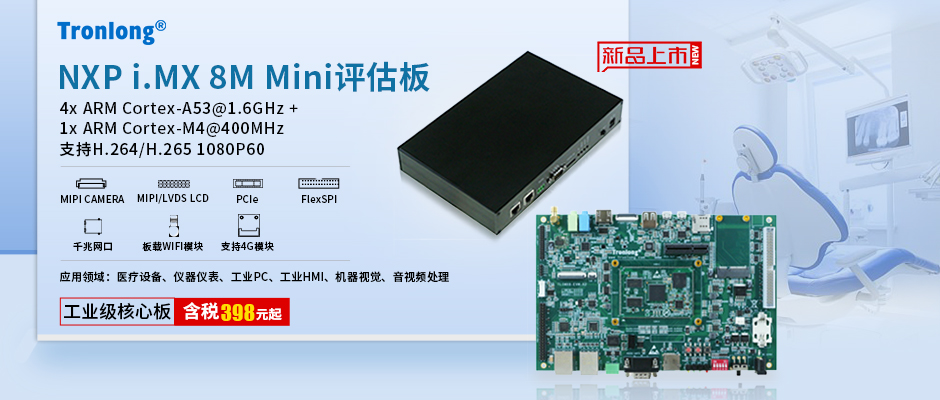

TLIMX8-EVM評估板（NXP i.MX 8M Mini）

圖 2 TLIMX8-EVM評估板

案例源碼、詳細說明請掃描下方二維碼或點擊下載鏈接：

http://site.tronlong.com/pfdownload

1 調試環境搭建

確保已搭建好NXP i.MX 8M Mini SDK開發環境。若未完成搭建，請先參照產品資料用戶手冊目錄下的Linux開發環境搭建手冊，完成SDK開發包的安裝和配置。

然后進入SDK安裝目錄，并執行如下命令加載SDK環境變量。

Host# cd /home/tronlong/SDK/

Host# source /home/tronlong/SDK/environment-setup-aarch64-poky-linux

圖 1

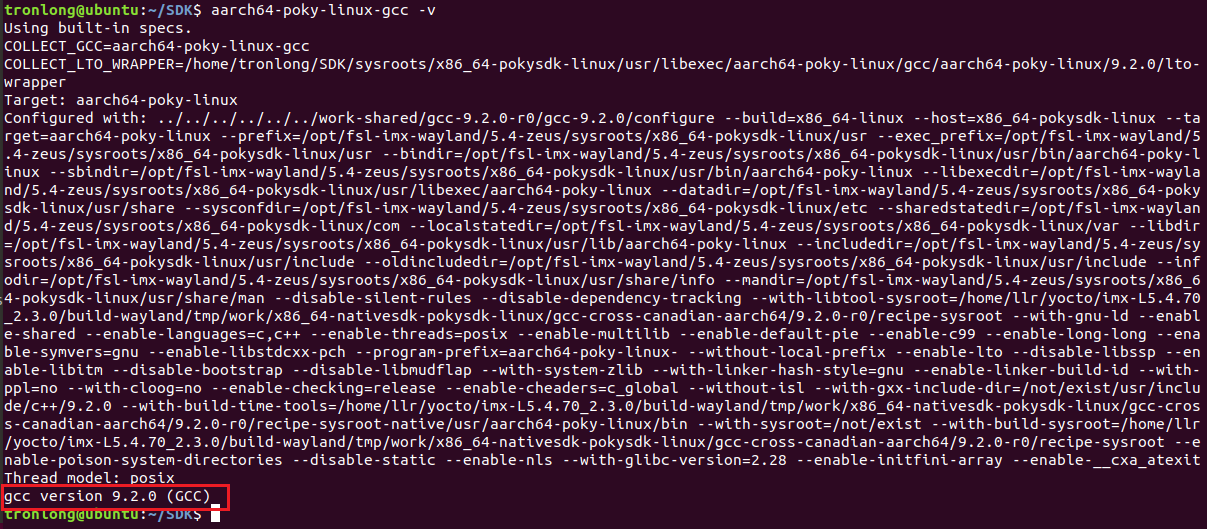

如環境搭建正常，執行如下命令可查看交叉編譯工具版本。

Host# aarch64-poky-linux-gcc -v

圖 2

2 演示程序創建與編譯

執行如下命令，新建一個GDB調試演示程序。

Host# mkdir test

Host# cd test/

Host# gedit test.c

圖 3

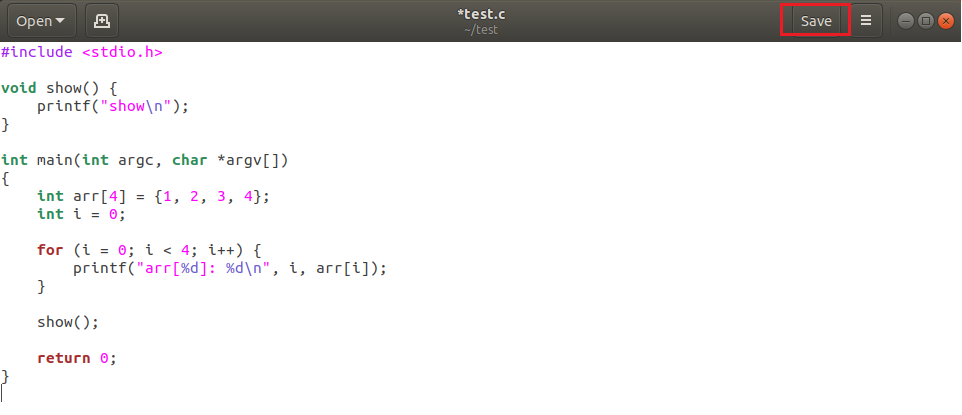

在tese.c文件中輸入如下代碼。

#include <stdio.h>

void show() {

    printf("show\n");

}

int main(int argc, char *argv[])

{

    int arr[4] = {1, 2, 3, 4};

    int i = 0;

    for (i = 0; i < 4; i++) {

        printf("arr[%d]: %d\n", i, arr[i]);

    }

}

點擊Save，保存退出。

圖 4

執行如下命令，修改test文件夾的權限。

Host# cd ..

Host# sudo chmod -R 777 test/

圖 5

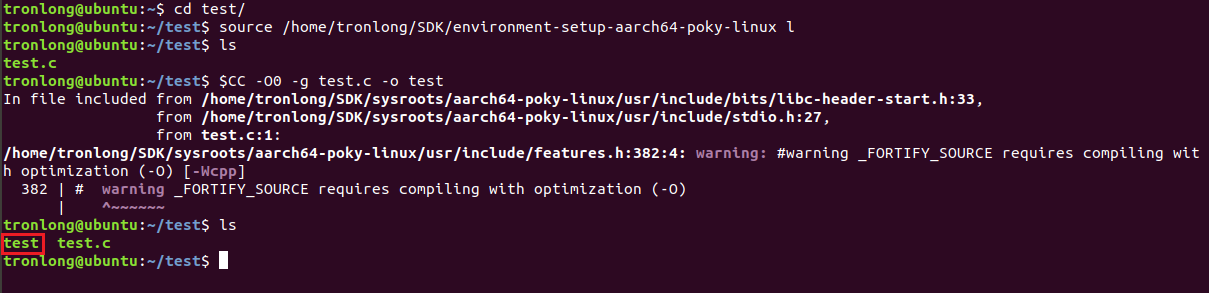

執行如下命令加載SDK環境變量，并進行程序編譯。

備注：編譯時需添加-g參數，編譯過程中的警告可忽略。

編譯完成后，將在test文件夾目錄下生成可執行文件test。

Host# cd test/

Host# source /home/tronlong/SDK/environment-setup-aarch64-poky-linux

Host# $CC -O0 -g test.c -o test

圖 6

評估板與PC機連接至同一個路由器后進行上電，執行如下命令通過網絡傳輸的形式，將編譯后的可執行文件test拷貝至評估板。

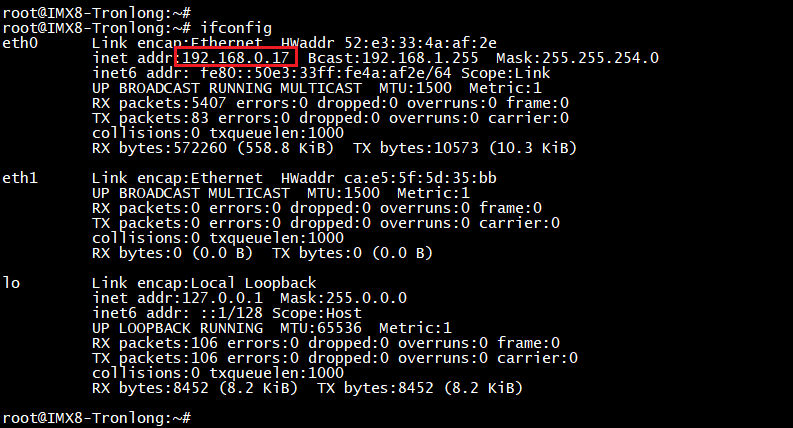

Target# ifconfig //查看評估板的IP地址

圖 7

Host# scp test root@192.168.0.17:/home/root //將可執行文件拷貝至評估板“/home/root/”目錄下，密碼為空即可

圖 8

Target# ls -l //查看評估板接收的可執行文件

圖 9

3 調試程序運行

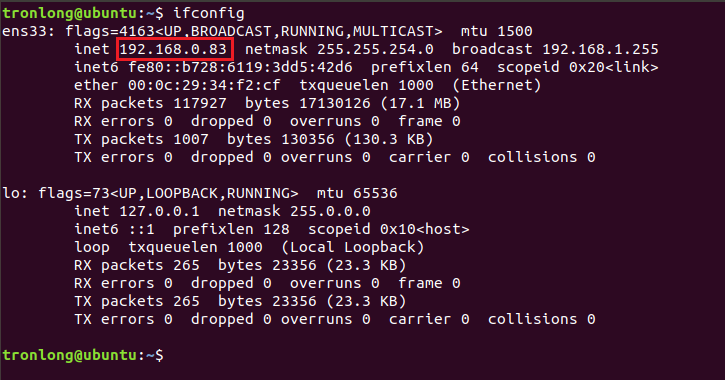

執行如下命令，確認虛擬機的IP地址。

Host# ifconfig

圖 10

在評估板文件系統test文件所在路徑下，執行如下命令運行gdbserver程序，開啟監聽。

備注：192.168.0.83為虛擬機的IP地址；1234為連接的端口號（自行設置）；test為將要進行調試的程序。如為Qt界面程序，則需在后面增加-qws參數。

Target# gdbserver 192.168.0.83:1234 test

圖 11

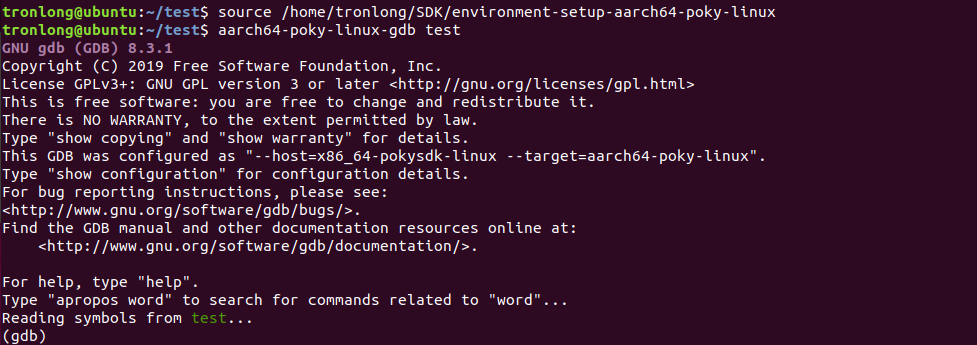

在PC機test文件所在路徑下，執行如下命令加載SDK環境變量，并運行GDB調試程序。

Host# source /home/tronlong/SDK/environment-setup-aarch64-poky-linux

Host# aarch64-poky-linux-gdb test //aarch64-poky-linux-gdb為SDK交叉編譯環境下的GDB交叉編譯工具鏈，test為將要進行調試的程序

圖 12

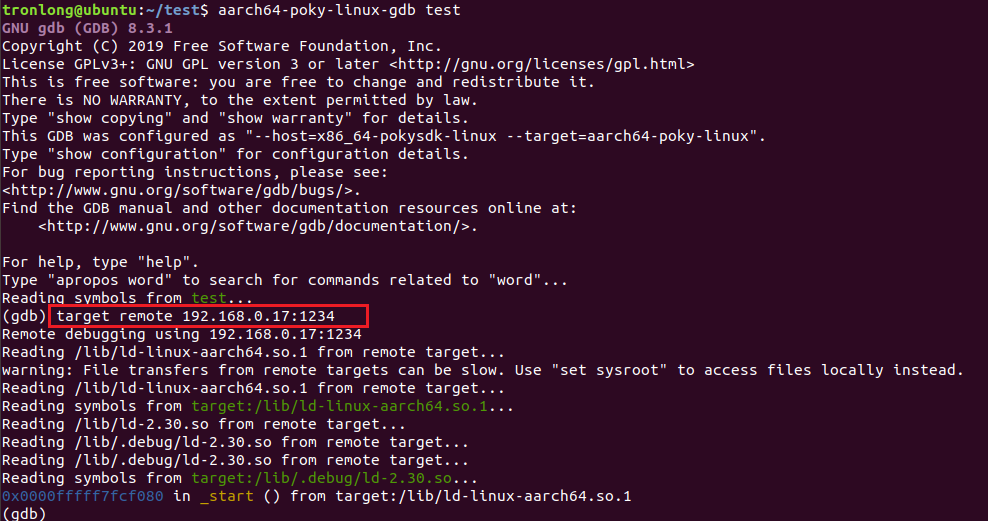

執行如下命令，連接評估板。192.168.0.17為評估板的IP地址，請以實際情況為準。

(gdb) target remote 192.168.0.17:1234

圖 13

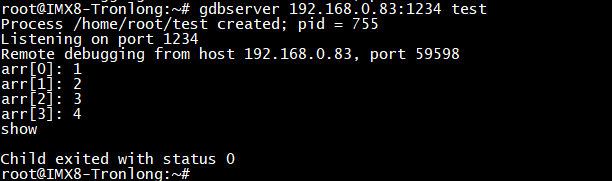

同時，串口調試終端顯示連接成功的相關信息。

圖 14

4 程序調試

本章節主要演示GDB調試的幾個常用命令的使用方法。

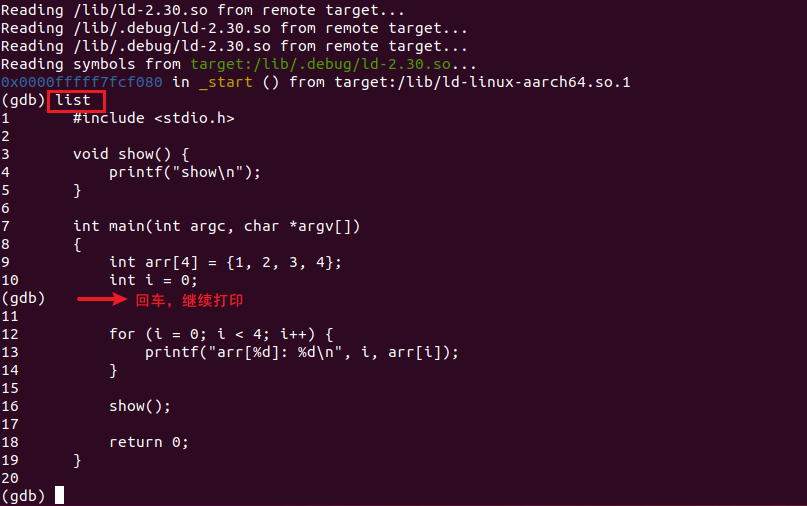

4.1 list命令

用于列出源碼，簡寫：l。

圖 15

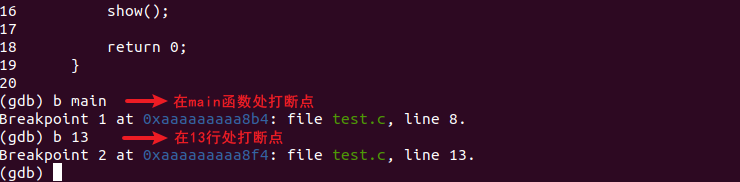

4.2 break命令

用于設置斷點，簡寫：b。

圖 16

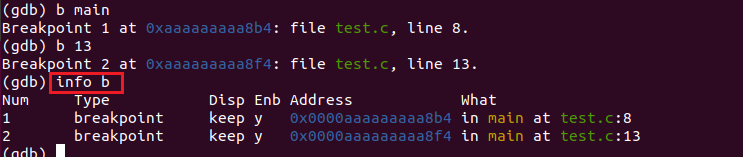

4.3 info breakpoints命令

用于顯示斷點的狀態，簡寫：info b。

圖 17

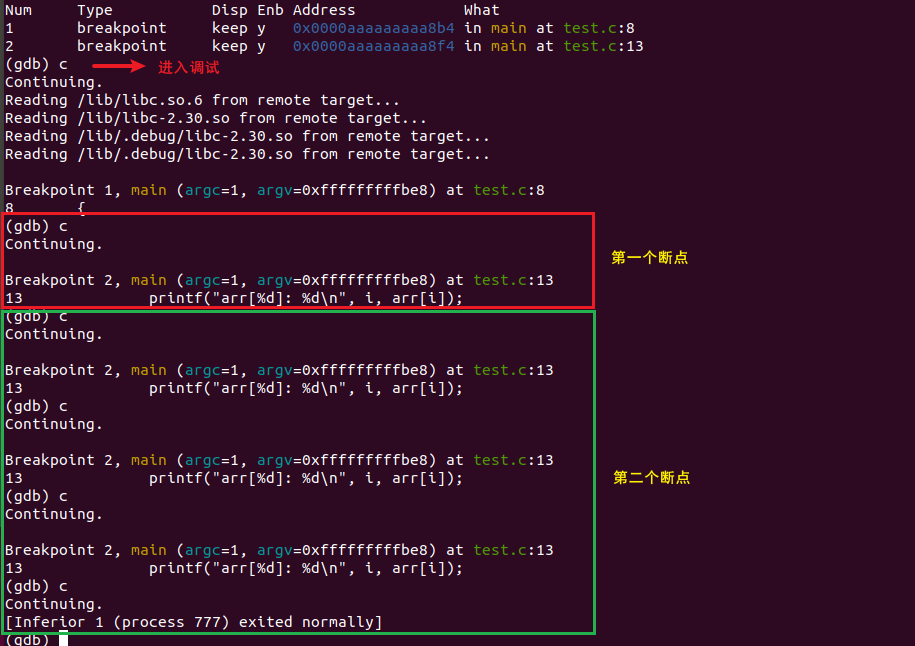

4.4 continue命令

用于恢復程序執行，簡寫：c。此命令使GDB恢復程序的執行，直至斷點觸發或程序結束。

圖 18

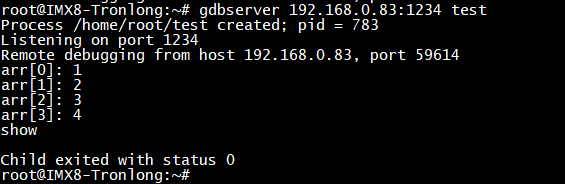

以上調試過程在第二個斷點中，每輸入一次c命令，將會依次打印arr數組的元素值，然后程序執行結束。同時，串口調試終端打印相關信息。

圖 19

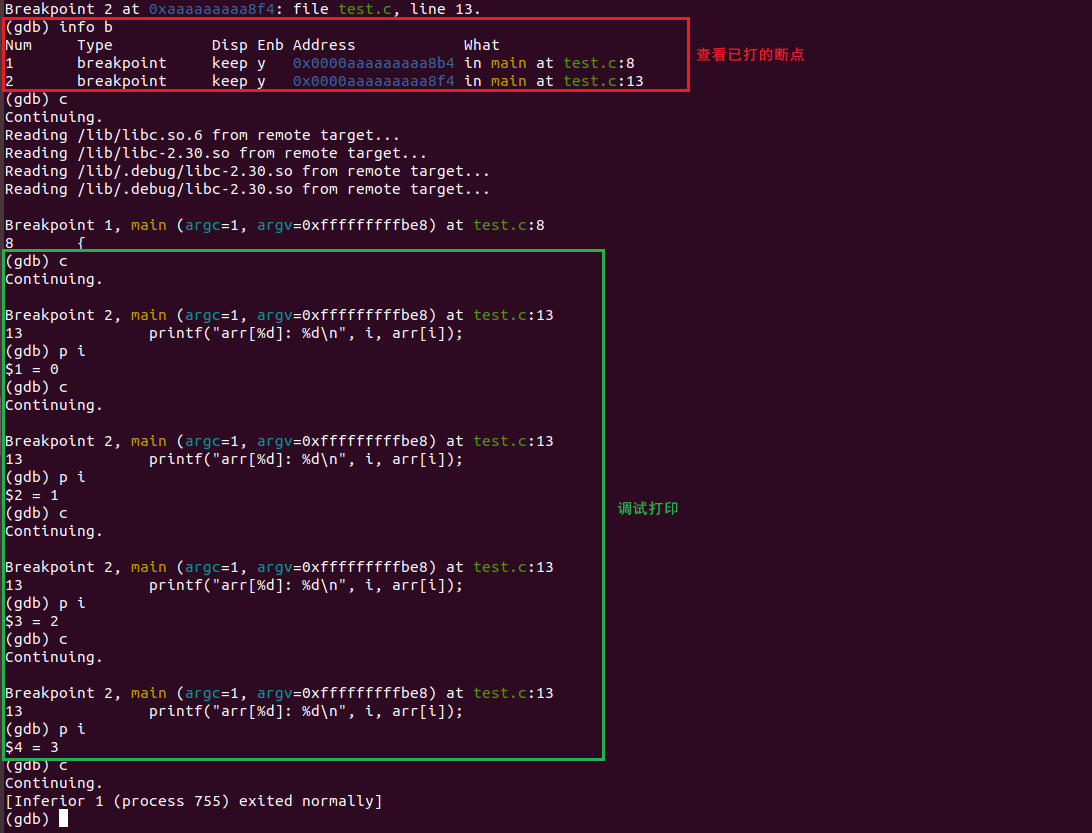

4.5 print命令

用于打印變量或者變量地址，簡寫：p。

圖 20

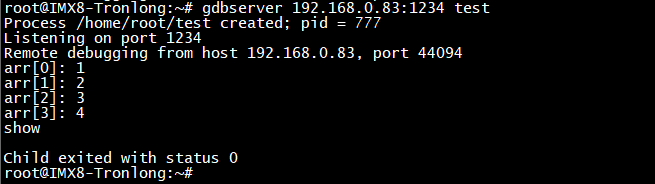

以上調試過程在每處斷點中，使用print命令打印變量i的值。同時，串口調試終端打印相關信息。

圖 21

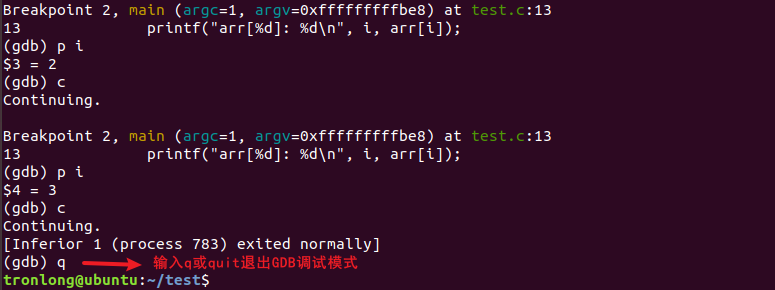

4.6 quit命令

退出GDB模式，簡寫：q。當程序調試完成后，使用quit命令退出GDB調試。

圖 22

同時，串口調試終端打印相關信息。

圖 23
