前言

Graphical Demo框架提供了對平臺相關依賴的抽象。Graphical應用的通用封裝，如模型加載、紋理加載、著色器編譯等，以及其它一些通用的應用邏輯處理的封裝，使得使用框架的開發人員（以下簡稱開發人員）可專注于具體應用需要的渲染相關代碼的開發，提高Graphical應用的開發效率。Demo Framework是NXP官方開發的一個跨平臺的Graphical Demo開發框架。此框架有以下特點：● 僅需編寫一次應用代碼；● 可運行于Android、Yocto Linux、Ubuntu、MS Windows（Yocto  Linux泛指基于Yocto構建的Linux系統）；● 易于移植至其它平臺；● 支持OpenGL ES2、OpenGL ES3、OpenVG和試驗性的G2D API。

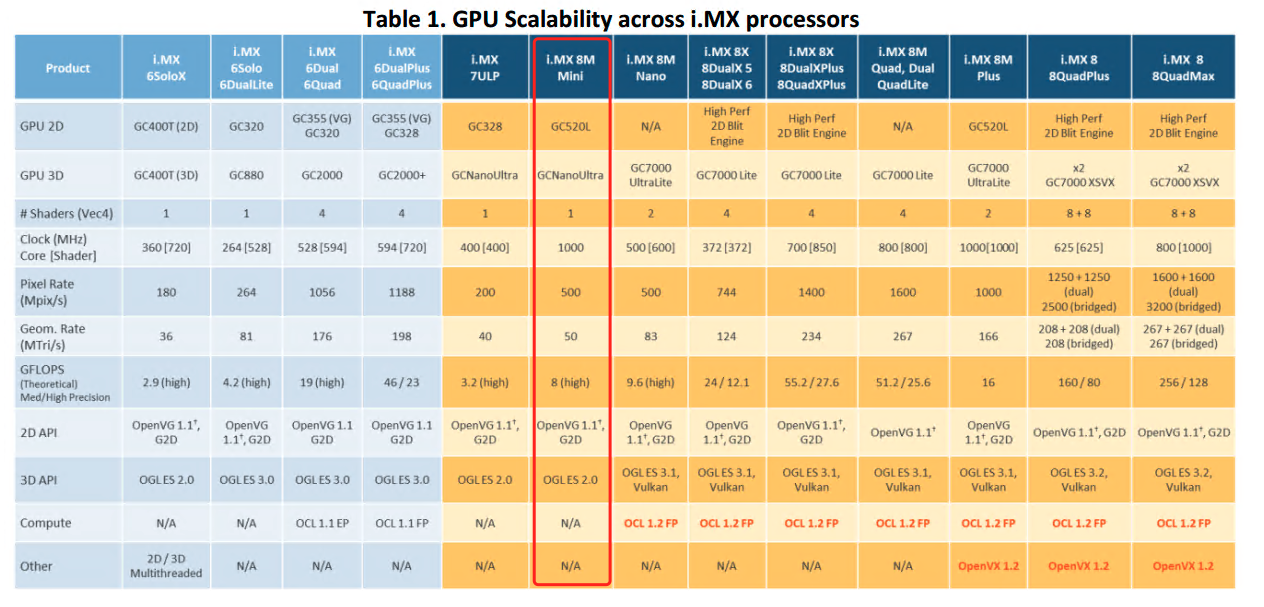

備注：i.MX 8M Mini不支持OpenGL ES3 API，詳情參考下圖

圖 1

*測試硬件平臺：TLIMX8－EVM評估板（NXP i.MX 8M Mini）

點擊圖片/圖注即可查看產品詳細介紹↓↓↓

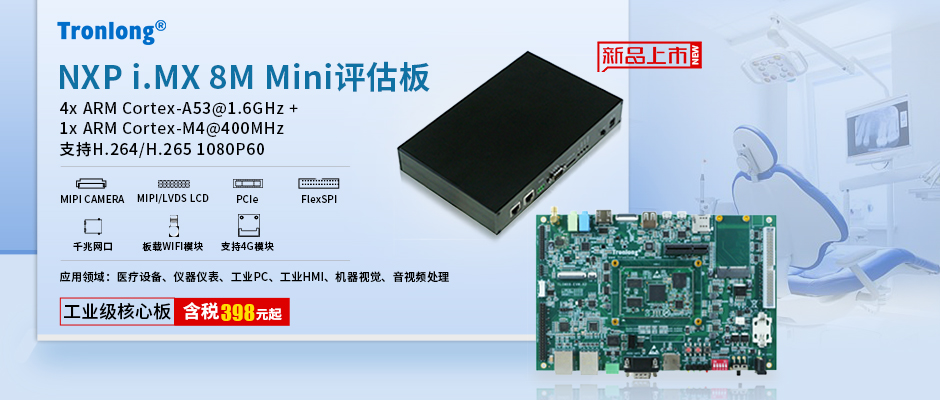

圖 2 TLIMX8-EVM評估板

案例詳細說明、源碼請掃描下方二維碼或點擊下載鏈接：

http://site.tronlong.com/pfdownload

1框架結構

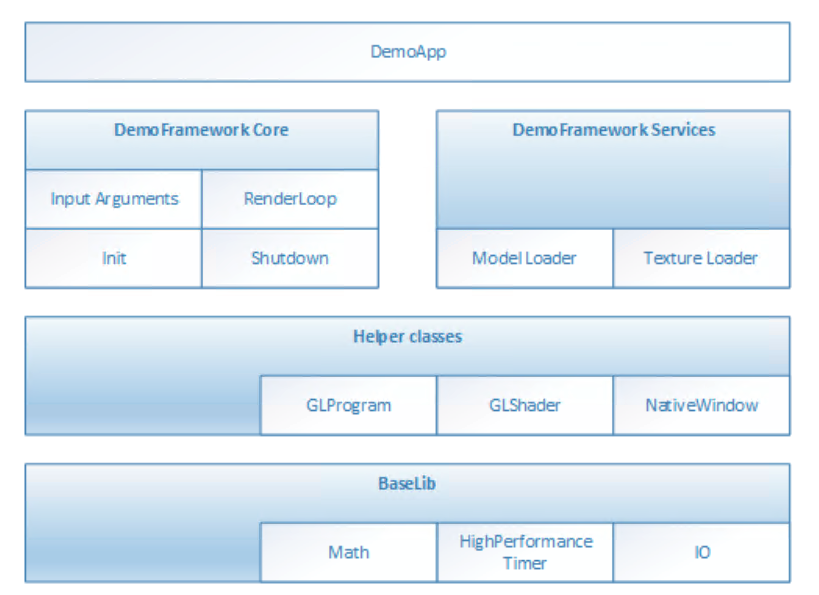

圖 3 Demo Framework簡要框架

Demo App對應具體的某個Graphical應用，開發人員可基于Demo Frame Core和Demo Framework Services開發自己的應用。同時Helper Classes亦提供了許多通用功能的代碼實現，比如其中的GLProgram和GLShader等封裝了許多復雜的OpenGL ES的使用邏輯，開發人員可直接調用Helper Classes封裝好的API來進行開發。

備注：框架的更多設計細節請參考產品資料“6-開發參考資料\NXP官方參考文檔\”目錄下的《i.MX_Graphics_User's_Guide.pdf》手冊中的17.3~17.7章節。

2框架使用

2.1 Demo Framework開發環境搭建

確保虛擬機上已完成NXP i.MX 8M Mini SDK環境安裝和配置，若未完成，請參考產品資料用戶手冊目錄下的Linux開發環境搭建手冊。

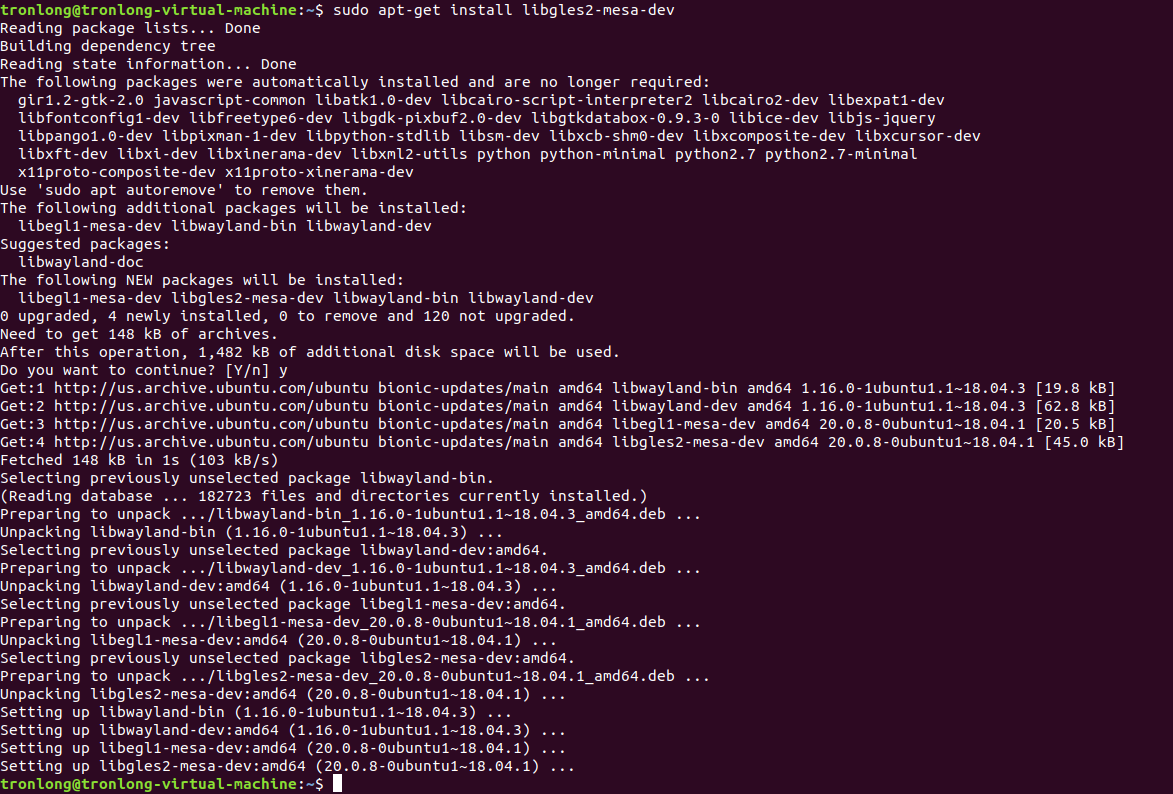

請在Ubuntu執行如下命令安裝依賴工具包。

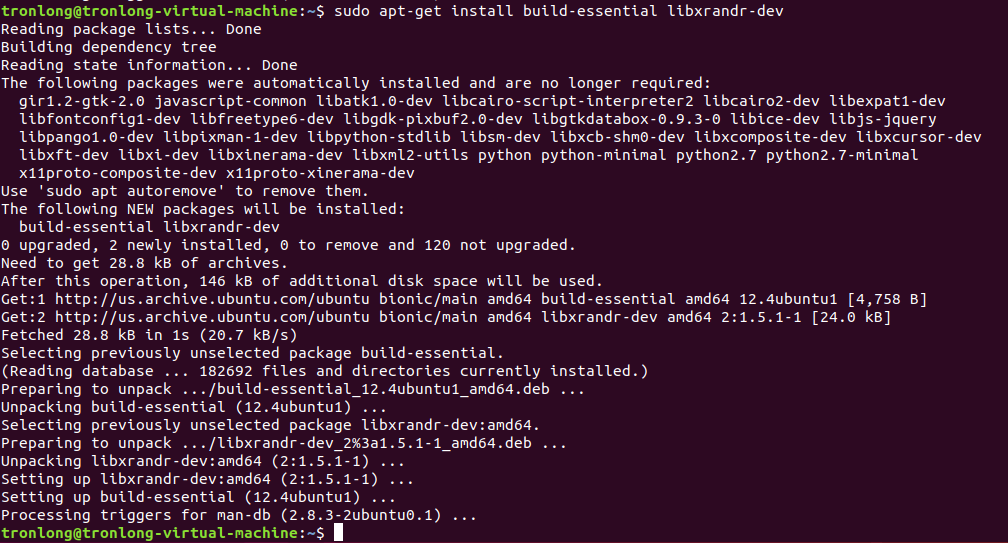

Host#  sudo apt-get install build-essential libxrandr-dev

Host#  sudo apt-get install libgles2-mesa-dev

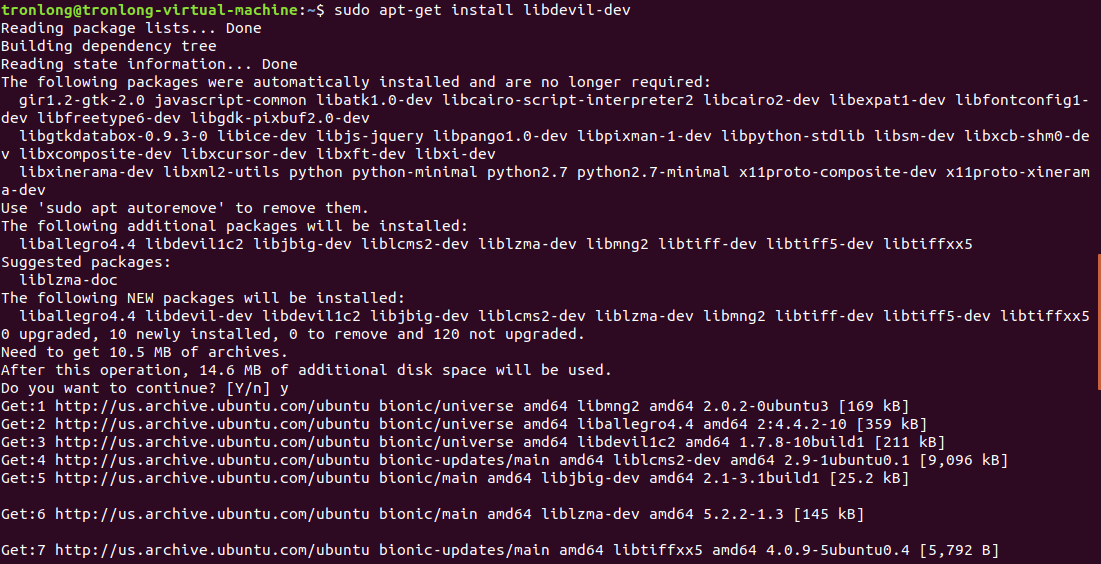

Host#  sudo apt-get install libdevil-dev

圖 4

圖 5

圖 6

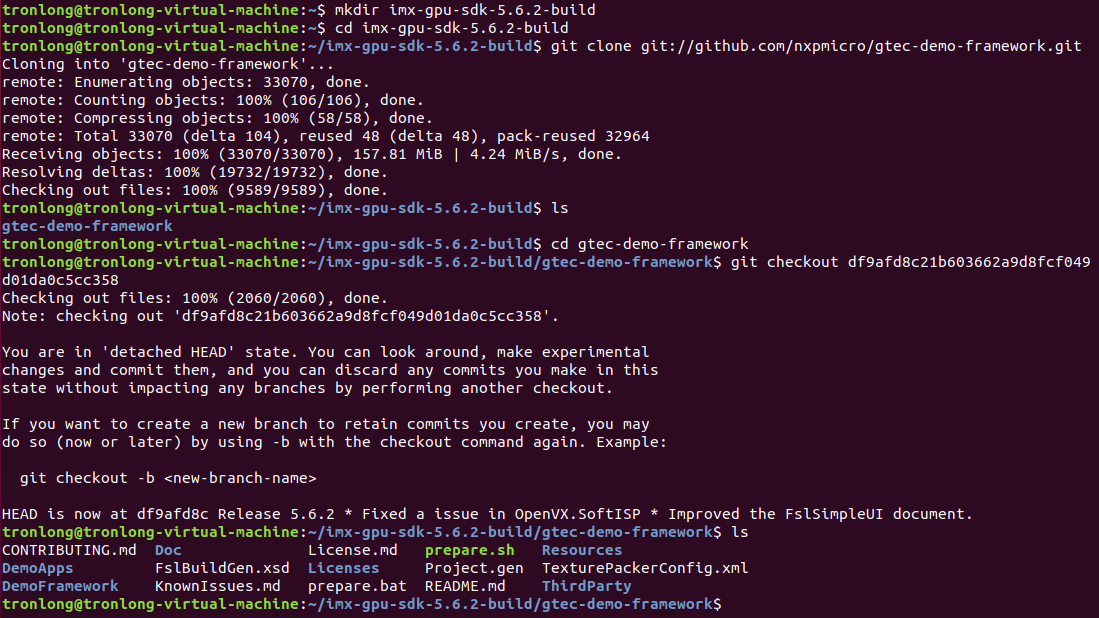

執行如下命令通過Git工具下載Demo Framework源碼。

Host#  mkdir imx-gpu-sdk-5.6.2-build

Host#  cd imx-gpu-sdk-5.6.2-build

Host#  git clone git://github.com/nxpmicro/gtec-demo-framework.git

Host#  cd gtec-demo-framework

Host#  git checkout df9afd8c21b603662a9d8fcf049d01da0c5cc358

圖 7

2.2 源碼編譯

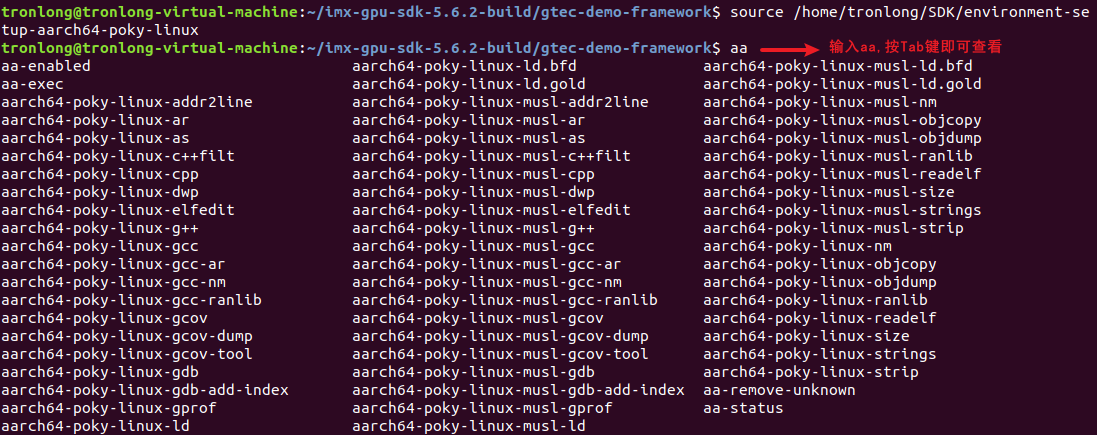

在Demo Framework源碼所在路徑執行如下命令加載SDK環境變量，加載成功即可查看到交叉編譯工具鏈aarch64-poky-linux-gcc。

Host#  source /home/tronlong/SDK/environment-setup-aarch64-poky-linux

圖 8

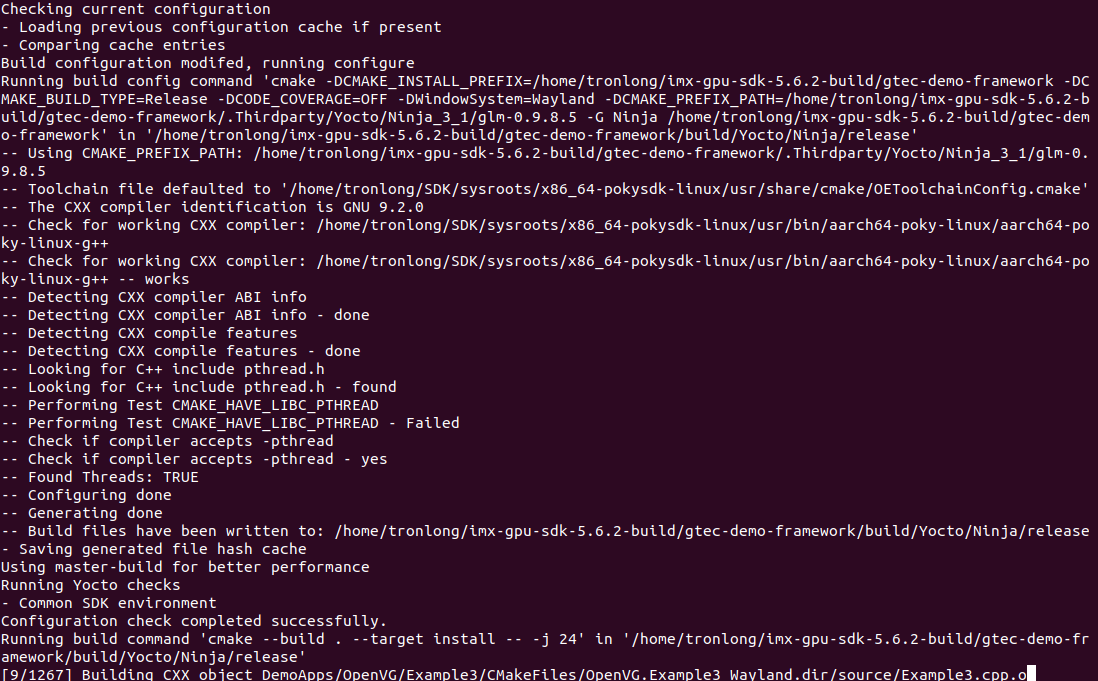

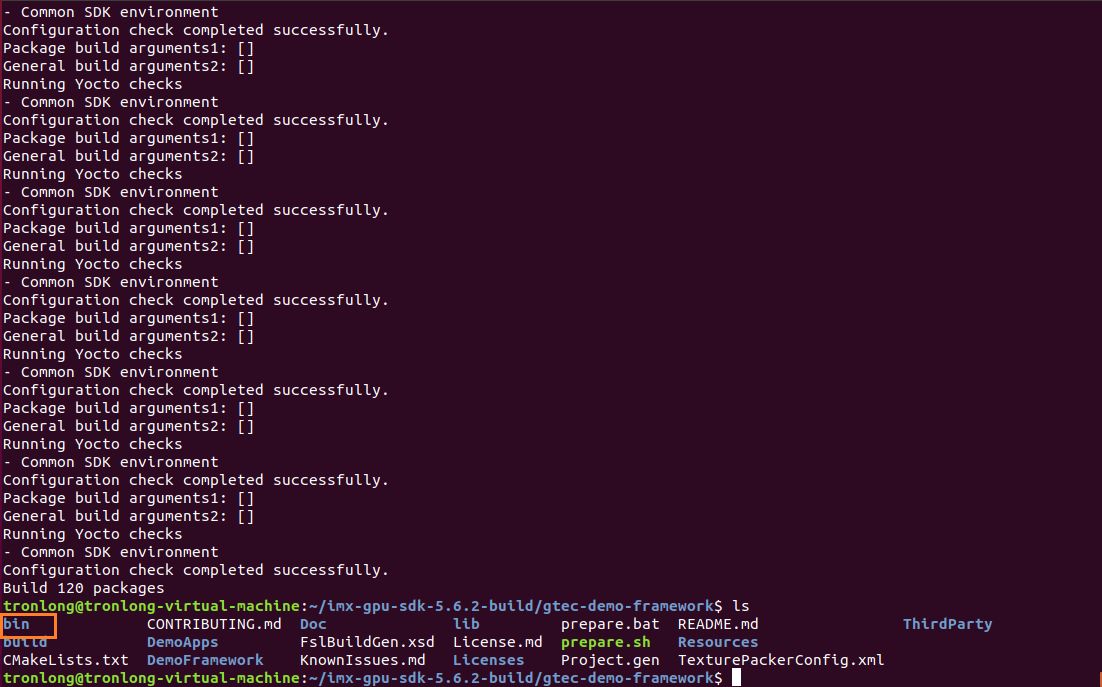

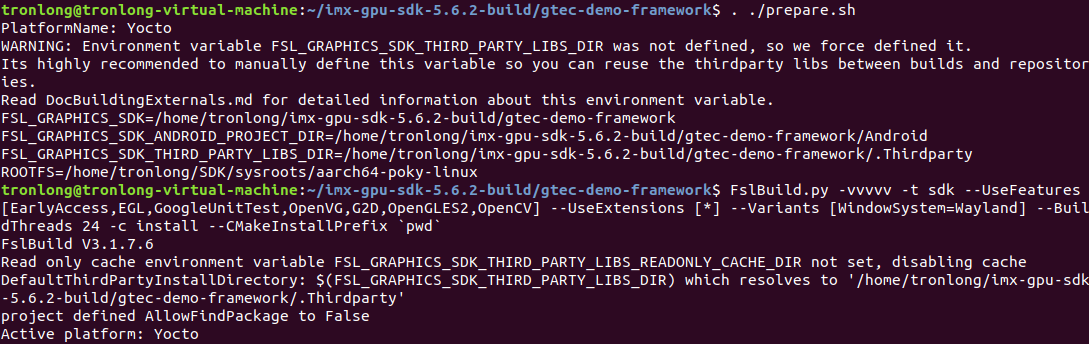

執行如下命令進行編譯。

Host#  . ./prepare.sh//注意：兩個點之間有空格

Host#  FslBuild.py -vvvvv -t sdk --UseFeatures [EarlyAccess,EGL,GoogleUnitTest,OpenVG,G2D,OpenGLES2,OpenCV] --UseExtensions [*] --Variants [WindowSystem=Wayland] --BuildThreads 24 -c install --CMakeInstallPrefix `pwd`

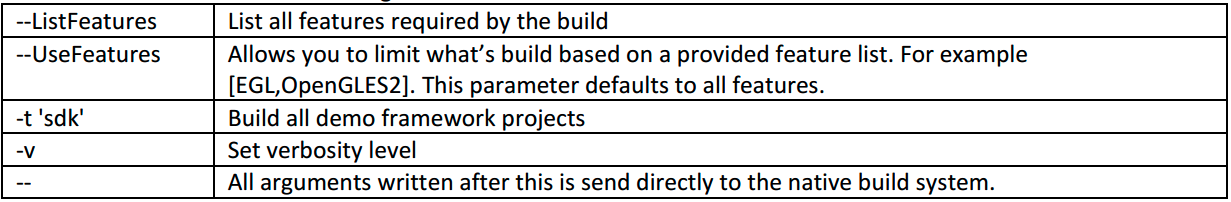

備注："--BuildThreads 24"為編譯時的線程數，一般為處理器核心數的兩倍，請根據實際情況修改，F(xiàn)slBuild部分參數說明如下圖。

圖 9

圖 10



圖 11

圖 12

圖 13

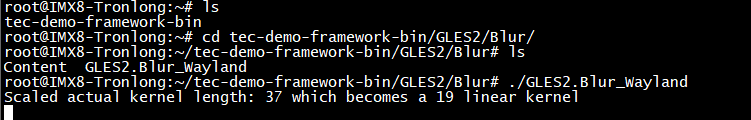

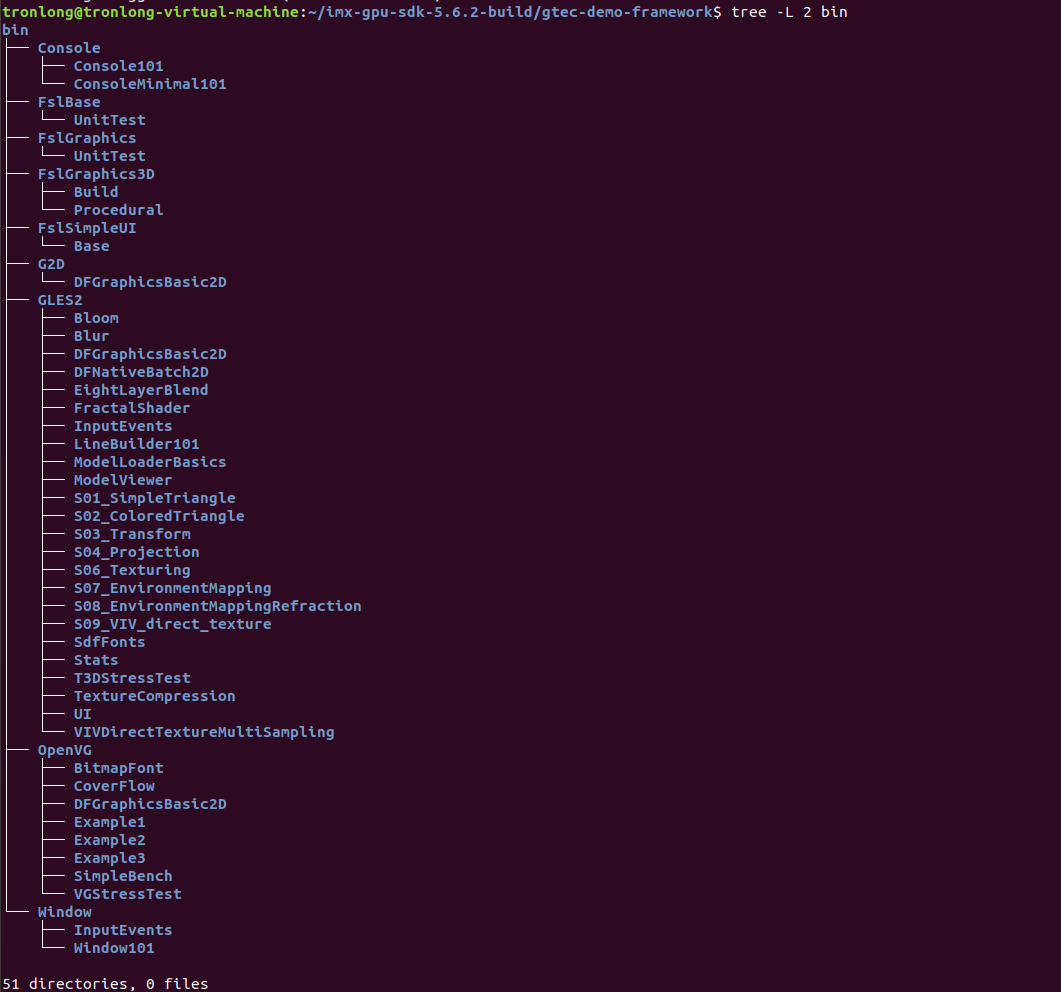

Target#  cd tec-demo-framework-bin/GLES2/Blur/

Target#  ./GLES2.Blur_Wayland

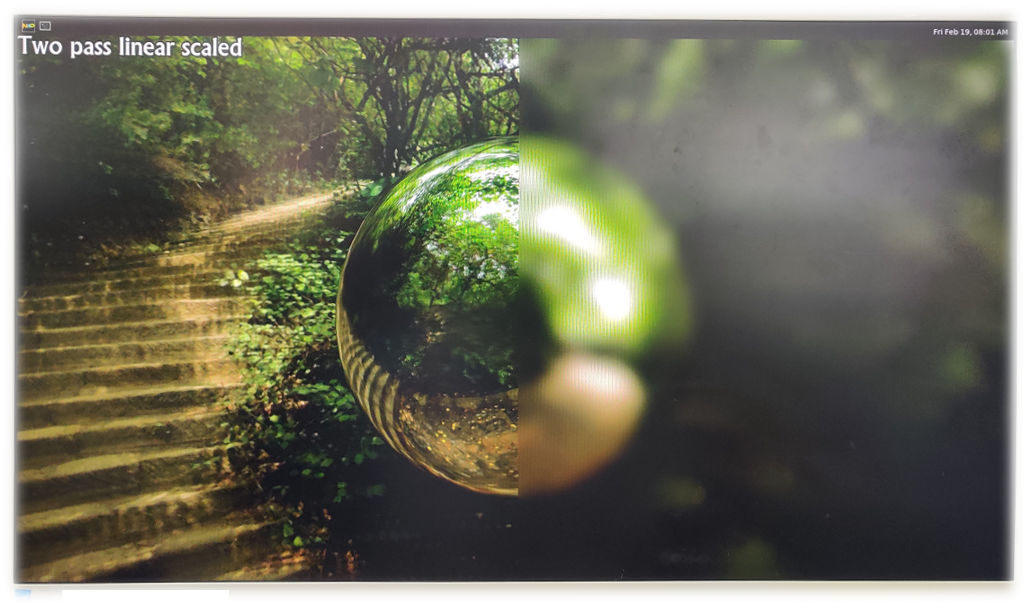

圖 14

圖 15

3Demo新增

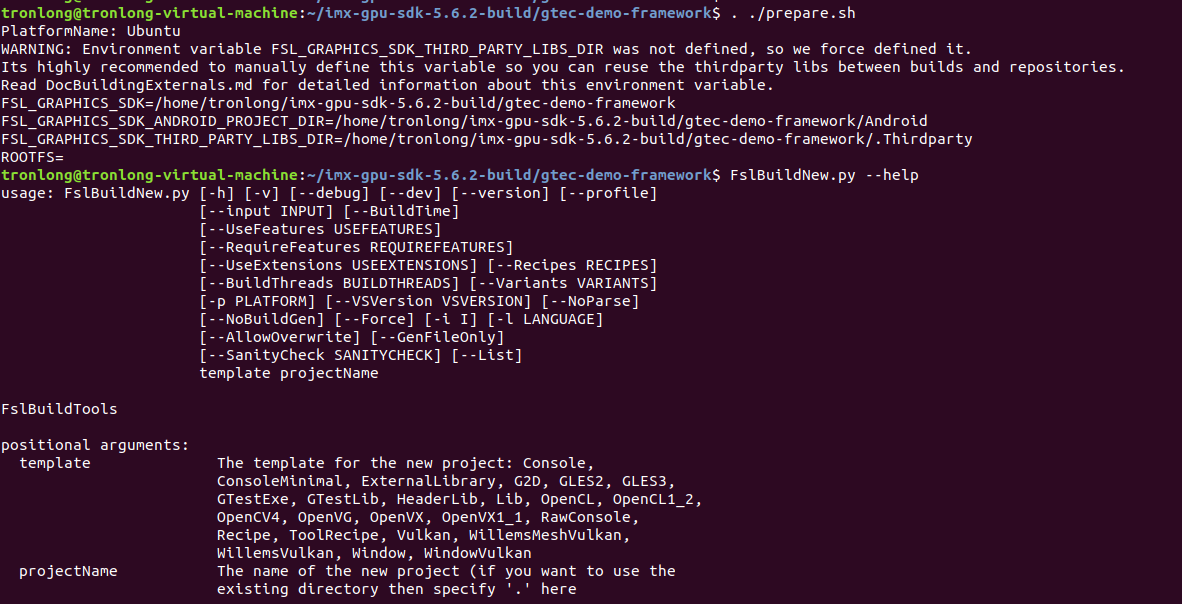

Demo新增需在源碼編譯后的基礎上進行，并通過FslBuildNew.py腳本來完成，注意不同類型的應用需不同的template參數。在Demo Framework源碼目錄下，執行如下命令查看相關參數。

Host#  . ./prepare.sh

Host#  FslBuildNew.py –help

圖 16

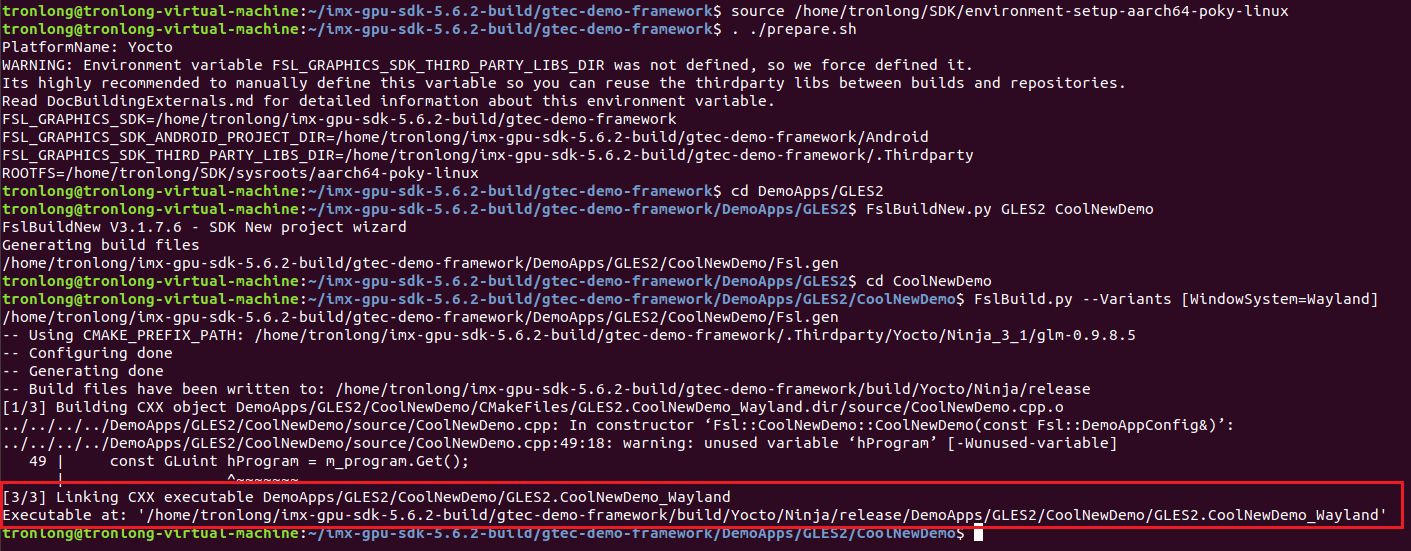

Host#  source /home/tronlong/SDK/environment-setup-aarch64-poky-linux

Host#  . ./prepare.sh

Host#  cd DemoApps/GLES2

Host#  FslBuildNew.py GLES2 CoolNewDemo

Host#  cd CoolNewDemo

Host#  FslBuild.py --Variants [WindowSystem=Wayland]

圖 18

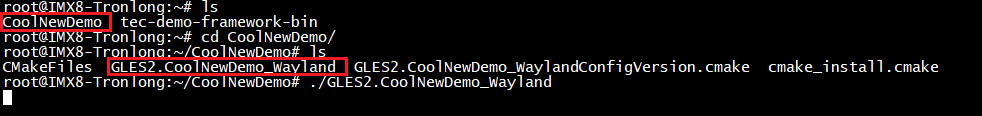

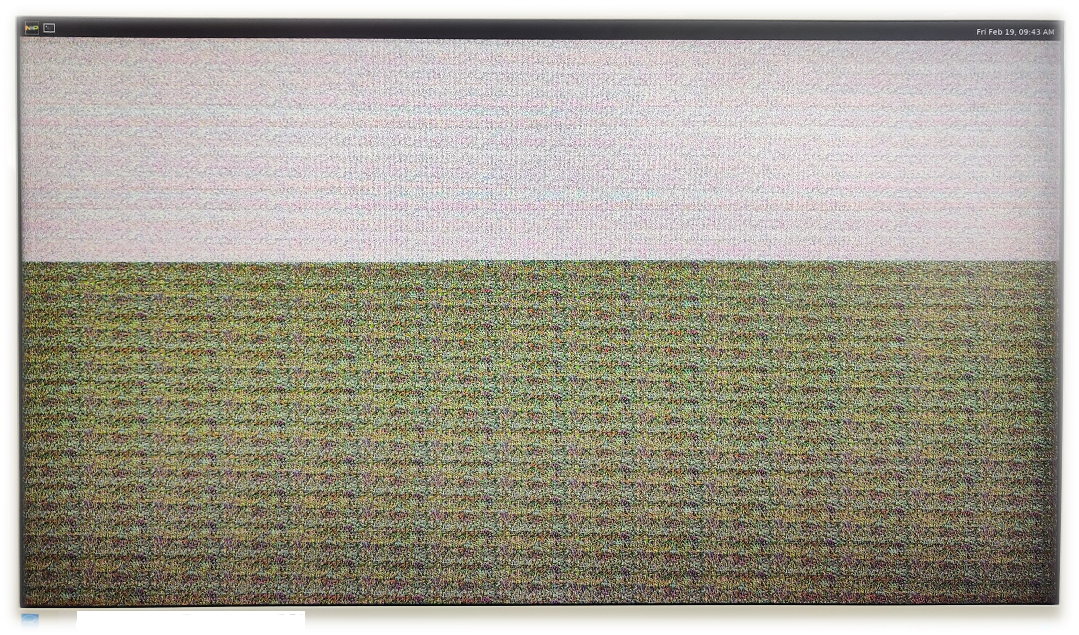

將CoolNewDemo文件夾拷貝至評估板文件系統，執行如下命令進行測試。

Target#  ./GLES2.CoolNewDemo_Wayland

圖 19

圖 20
